| MOQ: | 1 |
| 価格: | USD20~30 |
| 標準パッケージ: | 真空 |
| 配達期間: | 5-6 仕事日 |
| 決済方法: | T/T/paypal |
| 供給能力: | 1ヶ月あたりの45000部分 |
プロダクト プロフィール
1.1概説

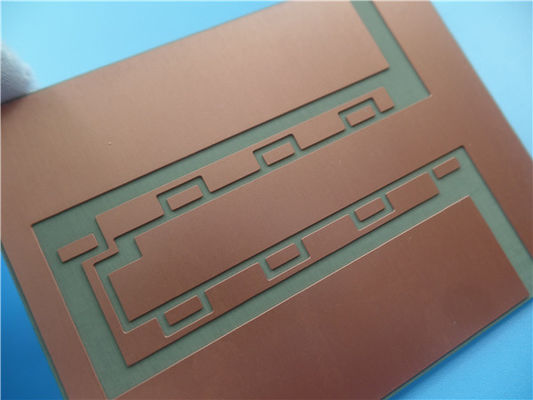

これはタイプの故障のアルミニウム基質で造られる重い銅PCBです
電圧大き現在の適用の適用のための4000 VDC。それは1.2 mmです
厚くパッドのOSPのシルクスクリーンおよびはんだのマスクそしてコーティングなしで。
基材は単一の上りPCBを供給するTotkingからあります。それらは每に製造されます
Gerber供給されたデータを使用してIPC 6012のクラス2。各々の25のパネルはのために詰まります
郵送物。
1.2特徴および利点
A.電力回路および制御回路の最適化の組合せ
B.大きい流れによって発生する高熱のよりよい熱放散
必須の指定のC. PCBの製造業。
D. 8000のタイプの1ヶ月あたりのPCB
E. Quickのの調達期間:3-5日
F.無料でPCBのpanelization
1.3適用
途切れない電源、デスクトップの電源、コンピュータ電源、電池
電源、インバーター力、電源の部品、電気DVEの電源
満たす車（商業および産業）、AC ACコンバーター、2000Wインバーター、
1.4変数およびデータ用紙
| PCBのサイズ | 75 x 64mm=1PCS |
| 板タイプ | アルミニウムPCB、IMS PCB |
| 層の数 | 味方されたPCBを選抜して下さい |
| 台紙の部品は浮上します | はい |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------350 um （10のoz） |
| 1W/MK誘電材料 | |
| アルミニウム5052 0.8mm | |
| 技術 | |
| 最低の跡およびスペース: | 70ミル/70ミル |
| 最低/最高の穴: | N/A |
| 異なった穴の数: | N/A |
| ドリル孔の数: | N/A |
| 熱抵抗（°C/W） | ≤0.45 |
| 絶縁破壊電圧（VDC） | 4000 |
| インピーダンス制御 | いいえ |
| 板材料 | |
| 熱伝導性 | 1W/MK誘電材料、MCPCB |
| 最終的なホイルの外面: | 10のOZ |
| 内部最終的なホイル: | 0 oz |
| PCBの最終的な高さ: | 1.2mm ±0.12 |
| めっきおよびコーティング | |
| 表面の終わり | OSP |
| はんだのマスクはに適用します: | N/A |
| はんだのマスク色: | N/A |
| はんだのマスクのタイプ: | N/A |
| CONTOUR/CUTTING | 誘導 |
| 印が付いていること | |
| 構成の伝説の側面 | N/A |
| 構成の伝説の色 | N/A |
| 製造業者の名前かロゴ: | N/A |
| を経て | いいえを経て |
| FLAMIBILITYの評価 | UL 94-V0の承認MIN。 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" （0.15mm） |
| 板めっき: | 0.0030" （0.076mm） |
| ドリルの許容: | 0.002" （0.05mm） |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メール ファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
