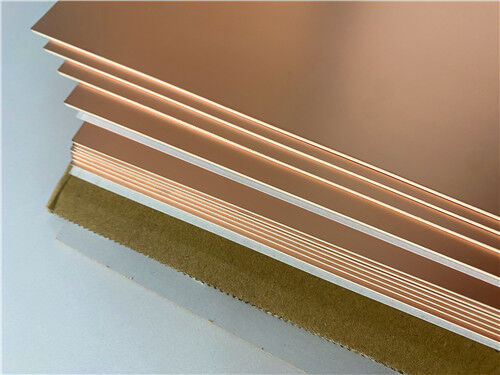

タコニックTLX-8 高容量ガラス繊維強化マイクロ波基板とカスタム 両面からコープされた銅 50ミリ厚のPCBとENIG

製品の説明

基板が宇宙打ち上げの振動、エンジンモジュールの極端な温度、または軍艦アンテナの腐食環境に耐えなければならない場合、機械的補強はオプションではなく、必須です。タコニック TLX-8ですPTFEグラスファイバーラミネートまさにこれらの条件に合わせて設計されており、信頼性の高い RF 性能と、織ガラス強化材が提供する寸法および機械的安定性を組み合わせています。

TLX-8 は大容量ですアンテナ素材幅広い RF アプリケーションにわたって信頼性を提供します。その多用途性は、利用可能な厚さと銅クラッドの幅広い選択肢に由来しており、以下の用途に適しています。層数の少ないマイクロ波設計。織られたガラス繊維強化材は、基板が過酷な環境にさらされるあらゆる場所で機械的強度を提供し、PTFE ベースの誘電体が低損失と安定した電気的性能を保証します。長い宇宙遺産を持​​つ TLX-8 は、グラスファイバー織による補強が必要な場合にはどこでも使用されます。

注: TLX-8 は、-55°C ～ +125°C で Dk に約 ±2% の変動を示します。より高い温度安定性が必要なアプリケーションの場合は、Taconic TSMDS3 を検討してください。

アプリケーション

TLX-8 は、RF/マイクロ波基板の世界の主力製品であり、次のような一般的なアプリケーションがあります。

1. レーダー システム – 地上、航空機、海洋のレーダー フロントエンド
2. モバイル通信 – 基地局アンテナと RF フロントエンド モジュール
3. マイクロ波試験装置 – 安定した再現性のある試験治具と校正標準
4. マイクロ波伝送デバイス – 導波管、遷移、および給電ネットワーク
5. カプラー、スプリッター、コンバイナー、アンプ – パッシブおよびアクティブ RF コンポーネント
6. アンテナ – 軍艦アンテナ、高度計基板、宇宙搭載アレイを含む

この材料の耐クリープ性により、宇宙打上げ時に高レベルの振動にさらされるハウジングにボルトで固定される PWB に特に適しています。その耐放射線性と低アウトガス (NASA の Web サイトに低アウトガス材料としてリストされている) により、宇宙用途もさらにサポートされます。

TLX-8 でのカスタム PCB 製造

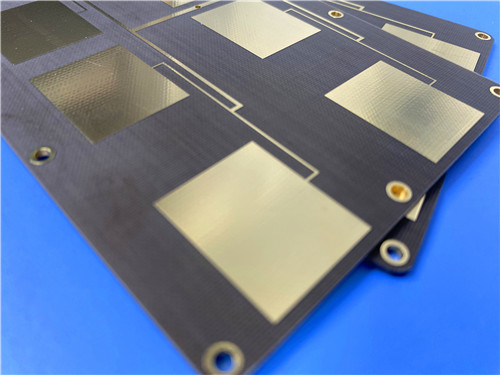

当社は高周波プリント基板の専門メーカーとして、タコニックTLX-8をはじめとする先端材料を用いた総合的な製造サービスを提供しています。次の仕様は、代表的な 2 層リジッド PCB 実装の詳細を示しています。

PCB 構造の詳細:

優れた PIM パフォーマンス:

TLX-8 は、800 および 1800 MHz でチャネルあたり 20 ワットの製造された PCB クーポンを使用して測定された、PCB での優れた PIM 値を -160 dBc 未満で実現します。これにより、基地局やレーダーアンテナの敏感な受信経路に適しています。

低くて安定した誘電率:
10 GHz での Dk が 2.55 ± 0.04 の TLX-8 は、厳密に制御されたインピーダンスと再現可能な回路性能を提供します。この材料は、-55 °C から +125 °C までの Dk の変動が約 ±2% であり、ほとんどのアンテナおよびフィルターの用途には十分です。

低い誘電正接:
10 GHz での散逸率 0.0018 により、伝送線路での信号減衰が最小限に抑えられ、効率的なアンテナ給電ネットワークと低損失の受動コンポーネントがサポートされます。

優れた機械的および熱的特性:
織られたガラス繊維強化材は機械的強度と耐クリープ性を提供するため、TLX-8 は振動を受けやすいボルト締めアセンブリに適しています。 X で 21 ppm/°C、Y で 23 ppm/°C の CTE (銅と適度に一致) は、メッキされたスルーホールの信頼性をサポートし、高い Td (2% の重量損失で 535 °C) が広い処理ウィンドウを提供します。

低吸湿性:
TLX-8 は 0.02% の水分をほとんど吸収せず、湿気の多い環境でも安定した電気特性を維持します。これは、屋外および海洋アンテナの用途に不可欠な特性です。

寸法安定性:
0.06/0.08 mm/M (ベーク後の MD/CD) および 0.09/0.10 mm/M (熱ストレス後の MD/CD) の寸法安定性により、厳密な位置合わせ公差と再現性のある製造歩留まりがサポートされます。

宇宙遺産と耐環境性:
TLX-8 は長い宇宙遺産を持​​ち、耐放射線性と低アウトガス特性を備えており、衛星や打ち上げロケットの用途に適しています。また、軍艦のアンテナが洋上で遭遇する極端な環境や、飛行中に高度計の基板が経験する幅広い温度範囲にも耐えます。

品質と可用性

すべてのボードは IPC-Class-2 品質規格に準拠して製造されており、商業、産業、および防衛関連のアプリケーションに対して堅牢な信頼性を保証します。機能の完全性を保証するために、出荷前に 100% の電気テストが実行されます。

当社の生産能力は世界中で利用可能であり、プロトタイプと数量の両方の要件に柔軟な出荷と物流サポートを提供します。当社は厳格なプロセス管理を維持しながら、迅速な納期と競争力のある価格を提供します。

カスタムに関するお問い合わせはスタックアップ、パネルサイズ、代替厚さ、銅クラッディング、またはその他の構成当社のセールス エンジニアリング チームにお問い合わせください。高周波回路基板の要件をサポートする準備ができています。
