製品の説明
ハイブリッド高周波PCBソリューション RO4003C + S1000-2M 8層カスタムボード
Q: このハイブリッドPCBソリューションとは? その効果は?
A: この溶液は,Rogers RO4003C (高周波炭化水素セラミックラミネート) とS1000-2M (シェンギの高性能FR-4型材料) を単一の8層ハイブリッドスタックアップで組み合わせます.上層と下層は0を使います.203mm RO4003Cは,最適なRF信号完整性のために,内核はS1000-2Mを使用して,費用対効果の高い,信頼性の高い多層ルーティングを行う.
![]()
基準製品は以下のとおりです.
![]()
このハイブリッド設計は,重要な場所 (外層) で高周波のパフォーマンスを提供し,RFフロントエンド,5G小型セルおよびレーダーモジュールに理想的な費用対効果の高い高密度ルーティングを提供します.
主要 な 教訓
| 主要 な 点 | 記述 | |
| ① | ハイブリッドスタックアップ | ロジャース RO4003C (RFグレード) と Shengyi S1000-2M (高Tg FR-4) を1つのボードに結合します. |
| ② | RF最適化外層 | 上下のRO4003C層は,Dk (3.38±0.05) とDf (0.0027 @ 10GHz) が低い状態で,シグナルをクリーンに発射し終了する. |
| ③ | 高熱核 | S1000-2Mコアは,Tg = 185°C (DMA),Td = 355°C,優れたCAF/IST信頼性を提供している. |
| ④ | 高度な HDI 能力 | ブラインドバイアス (L1?? L2,L7?? L8) と樹脂で満たされたバイアス (0.2/0.25/0.35mm) をサポートします. |
| ⑤ | RoHSと鉛のない対応性 | 両材料は,鉛のない組立プロセス (ピークリフロー>260°C) と完全に互換性があります. |
| ⑥ | 証明 さ れ た 信頼性 | S1000-2MはIST >2000サイクル,CAF >1000時間,および6×260°Cリフローを通過し,長期的フィールドパフォーマンスを確保しています. |

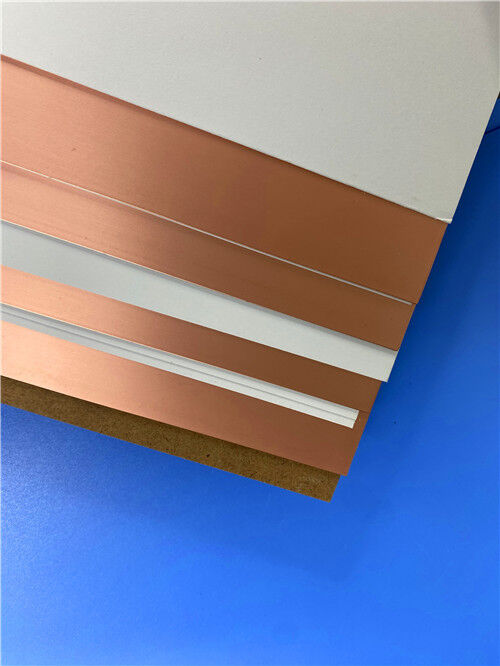

1材料概要 RO4003C (ロジャーズ)
RO4003Cは,ロジャーズ・コーポレーションの炭化水素セラミックラミネートで,高周波RF/マイクロ波アプリケーション用に特別に設計されています.PTFEベースの材料と標準FR-4の性能格差を埋めます提供する:
低かつ安定したDk 〜3.38 ± 0.05 (プロセス) /3.55 (設計) 8〜40 GHzから
低消耗因子 ¥0.0027 @ 10GHz,0.0021 @ 2.5GHz
温度係数Dkが非常に低く, +40ppm/°C (−50°Cから150°Cを超えて安定)
高Tg > 280°C (TMA) とTd = 425°C 特殊な熱耐性
低Z軸CTE 〜46ppm/°C 信頼性の高い塗装された透孔を確保
FR-4 プロセスの対応性 塩酸エッチや特殊な準備は必要ない
主要な電気特性 (RO4003C):
| 資産 | 価値 | 条件 |
| ダイレクトリック常数 (プロセスDk) | 3.38 ± 005 | 10 GHz / 23°C |
| 変電常数 (設計Dk) | 3.55 | 8~40 GHz |
| 消耗因子 (Df) | 00.0027 / 0 だった0021 | 10 GHz / 2.5 GHz |
| Tεr (Dk の熱系数) | +40 ppm/°C | -50°Cから150°C |
| 容積抵抗性 | 1.7 × 1010 MΩ·cm | コンド A |
| 表面抵抗性 | 4.2 × 109 MΩ | コンド A |
| 電力の強さ | 31.2 kV/mm (780 V/mil) | 0.51mm |
| 水分吸収 | 00.06% | 48時間浸水 @50°C |
メカニカル・サーミカル (RO4003C):
| 資産 | X / Y / Z | 価値 |
| 張力モジュール | X / Y | 19,650 / 19,450 MPa (2,850 / 2,821 ksi) |
| 張力強度 | X / Y | 139 / 100 MPa (20.2 / 14.5 ksi) |
| 折りたたみ力 | ほら | 276 MPa (40 kpsi) |
| CTE | X / Y / Z | 11 / 14 / 46 ppm/°C (-55 から 288°C) |
| Tg (TMA) | ほら | >280°C |
| Td (TGA) | ほら | 425°C |
| 熱伝導性 | ほら | 0.71 W/m·K |
| 銅皮の強度 | ほら | 1.05 N/mm (6.0 pli) |
標準厚さ:0.008" (0.203mm),0.012",0.016",0.020",0.032",0.060"
応用:自動車用レーダー (77GHz),5G mmWave アンテナ,点対点ラジオ,衛星通信,テスト&測定機器.
S1000-2Mは,優れた熱信頼性およびCAF耐性を要求する多層ボードのために設計された,シェンギ技術による高性能,高Tg FR-4 型ラミネートである.
高層数のバックプレーンとサーバーボード
自動車および産業用電子機器
ベースステーション機器
鉛のない溶接の互換性や長期的信頼性を要求するアプリケーション
キープロパティ (S1000-2M):
| 資産 | 条件 | 仕様 | 典型的な価値 |
| Tg (DMA) | ほら | ≥180°C | 185°C |
| Td (体重減少5%) | ほら | ≥340°C | 355°C |
| CTE (Z軸,前Tg) | ほら | ≤60 ppm/°C | 41ppm/°C |
| CTE (Z軸,Tg後) | ほら | ≤300 ppm/°C | 208 ppm/°C |
| CTE (Z軸,50°Cから260°C) | ほら | ≤3.0% | 2.40% |
| T260 / T288 / T300 | TMA | ≥30 / ≥5 / ≥2分 | 60 / 30 / 15 分 |
| 熱圧 (288°Cの溶接浸し) | ほら | >10s,デラムなし | >100s,デラムなし |
| 剥離強度 (1オンス) | 288°C/10s | ≥1.05 N/mm | 1.3 N/mm |
| 水吸収 | D-24/23 | ≤0.5% | 0.08% |
| CTI (比較追跡指数) | IEC60112 | PLC3 (175~250V) | PLC3 (200V) |
| 容積抵抗性 | 湿度後 / E-24/125 | ≥106 / ≥103 MΩ·cm | 6.79×107 / 2.19×108 |
| 表面抵抗性 | 湿度後 / E-24/125 | ≥104 / ≥103 MΩ | 3.16×106 / 2.24×107 |
| 変電常数 (Dk) | @1GHz / @1MHz | ¥ / ≤5.4 | 4.6 / 49 |
| 消耗因子 (Df) | @1GHz / @1MHz | 〜/ ≤0.035 | 00.018 / 0015 |
| 炎症性 | UL94 | V-0 | V-0 |
信頼性の検証 (S1000-2M):
24層のボード (0.13mmコア,4.0mm総厚さ,0.35mm最小の穴,アスペクト比11.5鉛のない5×260°Cのリフローを通過した.
IST (Interconnect Stress Test) 20層の板, >2000回電源サイクル (室温150°C),故障がない
CAF (Conductive Anodic Filament) 試験 〜20層,TH 〜16/20ミリ間隔,65°C/87%RH/100V DCで>1000時間,合格.

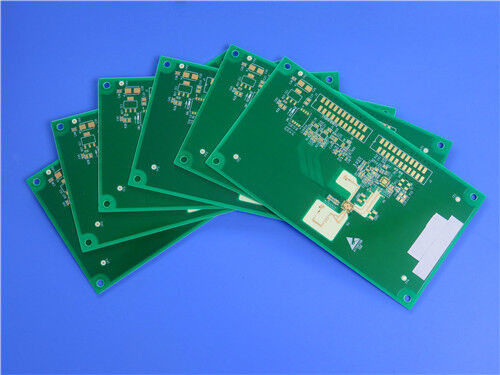

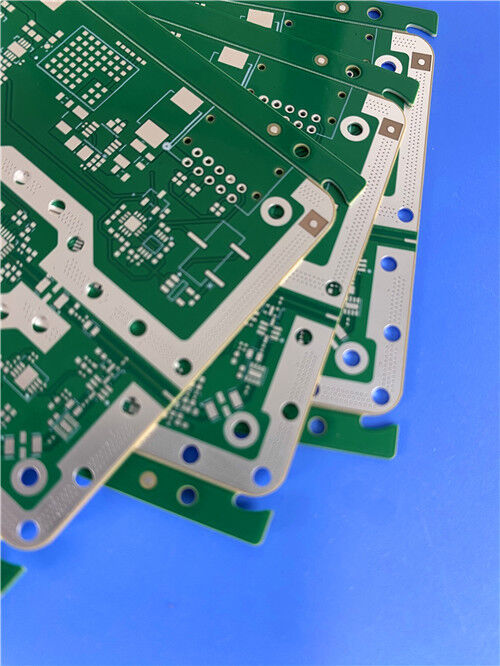

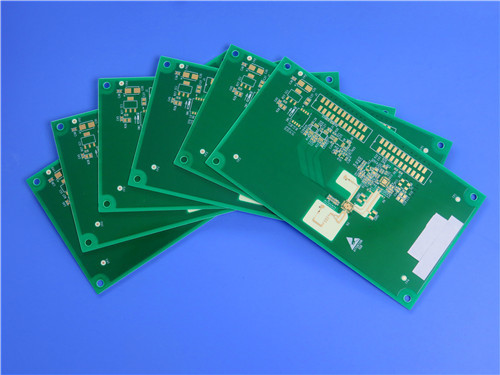

3カスタムPCB 8層ハイブリッドスタックアップ
このボードは 異なる材料を 単一の高信頼性の PCBに統合する 能力を表しています
基本仕様
| ポイント | 仕様 |
| 層数 | 8層 |
| スタックアップタイプ | ハイブリッド 上/下: RO4003C (0.203mm); 内核: S1000-2M |
| 完成板の厚さ | 1.6mm |
| 外層銅 | 1オンス (上下) |
| 内層銅 | 混合物 0.5オンス / 1オンス (信号/電力の要求に応じて設計) |
| 表面塗装 | ENIG (浸水金) 精細なピッチ部品とワイヤ結合に最適 |
| ソルダー・マスク / レジェンド | 緑色溶接マスク / 白色のシルクスクリーン (両側) |
| パネルのサイズ | 273mm × 185mm (1枚,製造枠を含む) |
高度なHDI&VIA機能
| 特徴 | 詳細 | 利益 |
| 盲目の経路 | L1L2 L7L8 | RF 層のストップ効果をなくし,信号の整合性を向上させる |
| 樹脂 で 満たさ れ た バイアス | 0.2mm,0.25mm,0.35mm直径 | 平らで溶接可能な表面を提供し,BGAルーティングのための経路パッド設計を可能にします |
| 混合銅重量 | 0.5オンス内側 / 1オンス外側 | インピーダンスの制御 (内側) と電流容量 (外側) を最適化 |
| ハイブリッド素材結合 | RO4003C + S1000-2M 互換性のあるプリプレグ | RF性能と機械強度を全体的にバランスします |

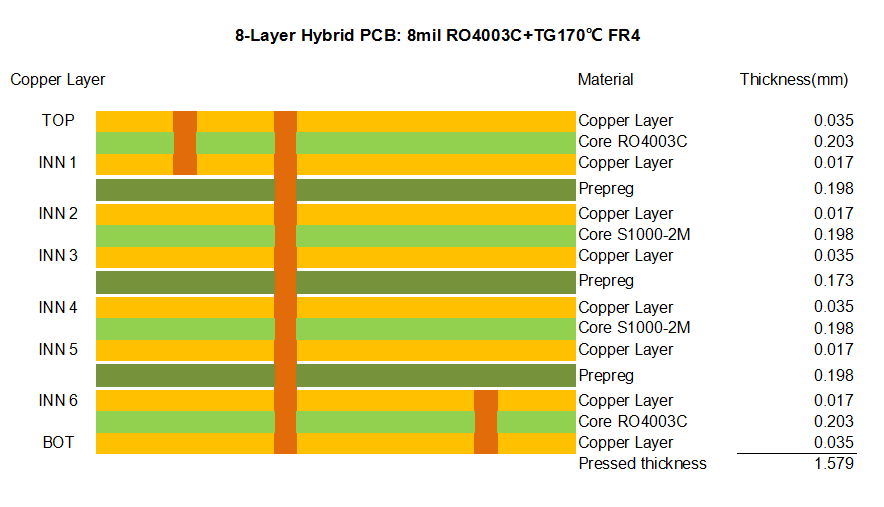

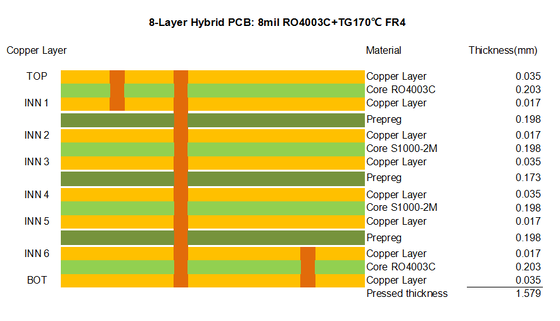

ハイブリッドスタックアップ
![]()
この構成では,重要なRF経路が完全にRO4003C内に位置することを保証し,デジタルおよびパワー層の大部分はS1000-2Mを使用します.
比較表 RO4003C vs S1000-2M vs 典型的なFR-4
| パラメータ | RO4003C (ロジャーズ) | S1000-2M (シェンギ) | 標準 FR-4 (高Tg) |
| Dk @ 1GHz / 10GHz | 3.38 (10GHz) /3.55 (8 〜 40GHz) | ~4.6 (1GHz) / | -4.24. -4.4 -4.4 -4.4 -5 |
| Df @ 10GHz / 1GHz | 0.0027 (10GHz) | 0.018 (1GHz) | 0.015・0020 |
| Tg (DMA/TMA) | >280°C (TMA) | 185°C (DMA) | ~170~180°C |
| Td (TGA) | 425°C | 355°C | ~340°C |
| CTE Z軸 (前後Tg) | ~46ppm/°C | 41 / 208 ppm/°C | ~50 円70 / 250 円350 |
| 熱伝導性 | 0.71 W/m·K | ほら | -0.3−0.5 |
| 水分吸収 | 00.06% | 0.08% | ~0.3~0.5% |
| プロセス互換性 | FR-4 に対応する | FR-4規格 | FR-4規格 |
| 主要用途 | RF/mmWave フロントエンド | 高層数デジタル/バックプレーン | 一般的なデジタル |
| 相対的なコスト | 高い | 中間 | 低い |
このハイブリッドPCBが優れている応用分野
Q1:なぜ全RO4003Cではなくハイブリッドスタックアップを選んだのか?
A:コストの最適化.RO4003CはFR-4型材料よりもかなり高価です.RF性能が重要な外層にのみRO4003Cを使用し,内層にS1000-2Mを使用することで,重要な RF 性能を維持しながら材料コストを削減します.
Q2:RO4003CとS1000-2Mはラミネーションの点で互換性があるか?
A: はい.両材料は標準FR-4ラミネーションサイクルと互換性のある熱固体システムです.私たちは異なるコア材料の間の信頼性の高い結合を確保するために移行プレプレグ層を使用します.
Q3:このハイブリッドボードでインピーダンスの制御設計をサポートできますか?
A: 絶対です.私たちはあなたのスタックアップとトラス幾何学要件に基づいて,RO4003CとS1000-2Mの両層の差/単端阻害を計算し制御することができます.
Q4: 掘り込みで埋められる最小直径は?
A:0.15mmまで機械的な掘削と0.2mmのバイアスの樹脂詰めをサポートします (この設計で指定されているように: 0.20 だった250.35mm) となっている.
Q5: ENIG (インマージンゴールド) は RF 適用に適していますか?
A: はい.ENIG は,平らで溶接可能な表面と良い耐腐蝕性を提供します.非常に高周波 (mmWave) アプリケーションでは,ニッケル層を避けるために,いくつかのデザイナーが浸水銀を好みます.しかし,ENIGは,40GHzまでのほとんどのRF設計で広く受け入れられています..
Q6:このハイブリッド8層板の製造時間は?
A: 典型的なプロトタイプのリードタイムは,盲目バイアスと樹脂詰め込みのこのスタックアップのために10~15日です. 量産リードタイムは,事前材料調達で短縮できます.
Q7: スタックアップ設計の支援はしていますか?
A:そうです 工学チームは層割り当てを定義し 阻害を計算し 製造可能性と信号の整合性を確保するために ハイブリッドスタックアップを最適化するのに役立ちます
Q8: S1000-2Mプリプレグの保管条件は?
A:短期 (<3ヶ月): <23°C, <50% RH.長期 (最大6ヶ月) 5°C.常に防湿材料に包まれ,UV/強い光を避ける.
RO4003Cで ロプロホイールで このボードを組み立てて 損失を減らすことができますか?
A: はい.ロジャースはロプロ® (逆処理) フィルム付きのRO4003Cを導入損失を減らすために提供しています.この要件を問い合わせに指定してください.
Q10 このデザインは IPC 規格に合致していますか?
A:はい.RO4003CはIPC-4103/10に準拠しており,S1000-2Mは適用されるIPC-4101仕様を満たしています.当社の製造プロセスはIPCクラス2/3に準拠しています.
