| MOQ: | 1部分 |
| 価格: | USD 9.99-99.99 |
| 標準パッケージ: | 真空 |
| 配達期間: | 10仕事日 |
| 決済方法: | T/T、Paypal |
| 供給能力: | 1ヶ月あたりの50000部分 |
| 特性 | RO4533 | 方向 | 単位 | 条件 | テスト方法 |
| 比誘電率、えープロセス | 3.3 ± 0.08 | Z | - | 10 GHz/23℃ 2.5 GHz | IPC-TM-650,2.5.5.5 |
| 誘電正接 | 0.002 | Z | - | 2.5 GHz/23℃ | IPC-TM-650、2.5.5.5 |
| 0.0025 | 10 GHz/23℃ | ||||
| PIM （典型的な） | -157 | - | dBc | 反映された43 dBmは調子を掃除した | Summitek 1900b PIMの検光子 |
| 絶縁耐力 | >500 | Z | V/mil | 0.51 mm | IPC-TM-650、2.5.6.2 |
| 寸法安定性 | <0> | X、Y | mm/m （ミル/インチ） | 腐食の後 | IPC-TM-650、2.4.39A |
| 熱膨張率 | 13 | X | ppm/℃ | -55から288℃ | IPC-TM-650、2.4.41 |
| 11 | Y | ||||
| 37 | Z | ||||
| 熱伝導性 | 0.6 | - | を使って（m.K） | 80℃ | ASTM C518 |
| 湿気の吸収 | 0.02 | - | % | D48/50 | IPC-TM-650、2.6.2.1 ASTM D570 |
| Tg | >280 | - | ℃ TMA | IPC-TM-650、2.4.24.3 | |
| 密度 | 1.8 | - | gm/cm3 | - | ASTM D792 |
| 銅の皮強さ | 6.9 （1.2） | - | lbs/in （N/mm） | 1つのoz。EDCのポストのはんだの浮遊物 | IPC-TM-650、2.4.8 |
| 燃焼性 | 非FR | - | - | - | UL 94 |
| 互換性がある無鉛プロセス | はい | - | - | - | - |

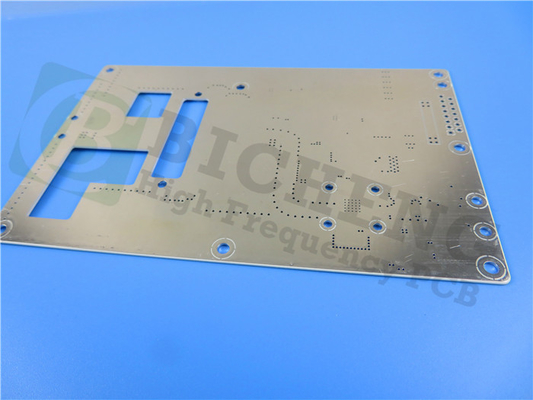

RO4533高周波プリント基板のロジャース20mil 30mil 60milのアンテナRF PCB
（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
概説
RO4533高周波積層物、陶磁器に満ちた、glass-reinforced炭化水素は基材を、アンテナ市場の特定の要求に応じるためにとりわけ設計され、製造されたRogers Corporationからの費用/性能材料、である。それに3.3の比誘電率および10のGHzで測定される0.0025の損失のタンジェント（Df）がある。これらの価値は信号の損失を最小にしている間アンテナ デザイナーが相当な利益価値を実現することを可能にする。従って、それは移動式下部組織のマイクロストリップのアンテナ塗布に必要な優秀な受動の相互変調の応答を提供する。
従ってそれはより慣習的なPTFEのアンテナ技術へ現実的な代わりであり、アンテナの価格そして性能を最大限に活用することを私達のデザイナーを許可する。RO4533誘電材料の樹脂システムは理想的なアンテナ性能に必要な特性を提供するように設計されている。XおよびYの方向両方の（CTEs）熱膨張率は銅のそれに類似している。よいCTEのマッチはプリント基板のアンテナの圧力を減らす。
特徴および利点
1. 低損失の0.0025、低いDk 3.3の低いPIMの応答:使用広い応用範囲
2. Thermoset樹脂システム:標準的なPCBの製作と互換性がある
3. 優秀な寸法安定性:より大きいパネルのサイズのすばらしい収穫
4. 均一機械特性:処理の間に機械形態を維持する
5. 高い熱伝導性:改善された力の処理
典型的な適用:
1. 細胞下部組織の基地局のアンテナ
2. WiMAXのアンテナ ネットワーク
私達のPCBの機能（RO4533）
| PCBの機能（RO4533） | |
| PCB材料: | 陶磁器に満ちた、Glass-reinforced炭化水素 |
| 指定: | RO4533 |
| 比誘電率: | 3.3 |
| 誘電正接 | 0.0025 10GHz |
| 層の計算: | 二重味方されたPCB、多層PCB、雑種PCB |
| 銅の重量: | 0.5oz （17 µm）、1oz （35µm）、2oz （70µm） |
| PCBの厚さ: | 20mil （0.508mm）、30mil （0.762mm）、60mil （1.524mm） |
| PCBのサイズ: | ≤400mm X 500mm |
| はんだのマスク: | 緑、黒く、青、黄色、赤い等。 |
| 表面の終わり: | 裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP等… |
RO4533典型的な価値
| 特性 | RO4533 | 方向 | 単位 | 条件 | テスト方法 |
| 比誘電率、えープロセス | 3.3 ± 0.08 | Z | - | 10 GHz/23℃ 2.5 GHz | IPC-TM-650,2.5.5.5 |
| 誘電正接 | 0.002 | Z | - | 2.5 GHz/23℃ | IPC-TM-650、2.5.5.5 |
| 0.0025 | 10 GHz/23℃ | ||||
| PIM （典型的な） | -157 | - | dBc | 反映された43 dBmは調子を掃除した | Summitek 1900b PIMの検光子 |
| 絶縁耐力 | >500 | Z | V/mil | 0.51 mm | IPC-TM-650、2.5.6.2 |
| 寸法安定性 | <0> | X、Y | mm/m （ミル/インチ） | 腐食の後 | IPC-TM-650、2.4.39A |
| 熱膨張率 | 13 | X | ppm/℃ | -55から288℃ | IPC-TM-650、2.4.41 |
| 11 | Y | ||||
| 37 | Z | ||||
| 熱伝導性 | 0.6 | - | を使って（m.K） | 80℃ | ASTM C518 |
| 湿気の吸収 | 0.02 | - | % | D48/50 | IPC-TM-650、2.6.2.1 ASTM D570 |
| Tg | >280 | - | ℃ TMA | IPC-TM-650、2.4.24.3 | |
| 密度 | 1.8 | - | gm/cm3 | - | ASTM D792 |
| 銅の皮強さ | 6.9 （1.2） | - | lbs/in （N/mm） | 1つのoz。EDCのポストのはんだの浮遊物 | IPC-TM-650、2.4.8 |
| 燃焼性 | 非FR | - | - | - | UL 94 |
| 互換性がある無鉛プロセス | はい | - | - | - | - |
|
|
