詳細情報 |
|||
| レイヤー数: | 2 | ガラスエポキシ: | RO3210 |
|---|---|---|---|
| 最終ホイル: | 1オンス | PCBの最終的な高さ: | 1.2mm±10% |
| 表面仕上げ: | 浸漬金 (13.9%) 2μ" 100μ" ニッケル | はんだマスクの色: | 緑 |
| 構成の伝説の色: | 白 | テスト: | 100％の電気試験事前発送 |
製品の説明
RO3210 高周波PCB
皆さん こんにちは
今日では RO3210 高周波PCBについてお話しします
RO3210高周波回路ラミナットは,繊維ガラスで強化された陶器で満たされたラミナットです.RO3210材料は,RO3000シリーズ高周波回路材料の延長として設計されました..
特徴と利点は次のとおりです.
1繊維のガラス強化により 操作が容易になります
2単一の電気と機械性能は,複雑な多層高周波構造に理想的です.
3低平面膨張係数は,表面に設置された組成物に対して信頼性の高い銅と一致し,エポキシ多層板ハイブリッド設計で使用するのに適しています.
4優れた寸法安定性により 高い生産率が得られます
5表面の滑らかさにより 細い線が切断されやすい
PCB 容量
| PCB 材料: | 陶器で満たされたラミネート |
| 名称: | RO3210 |
| ダイレクトリ常数: | 10.2 ±0.5 (プロセス) |
| 10.8 (設計) | |
| 層数: | 2層,多層,ハイブリッドPCB |
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCBの厚さ: | 25ミリ (0.635mm),50ミリ (1.27mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 裸の銅,HASL,ENIG,OSPなど |
2重層 RO3210高周波PCBは0.5オンスから2オンス完成した銅0.7mmと1.3mm厚さ 最大サイズ400mm×500mm 表面は銅で完成し 熱気レベル化 浸水金など
典型的な用途
1自動車の衝突回避システム
2自動車 衛星アンテナ
3基地局インフラストラクチャ
4ケーブルシステムでのデータリンク
5直接衛星放送
6LMDSと無線ブロードバンド
7ワイヤレス通信用のマイクロストライプパッチアンテナ
8パワーのバックプレーン
9リモートメーターリーダー
10ワイヤレス通信システム

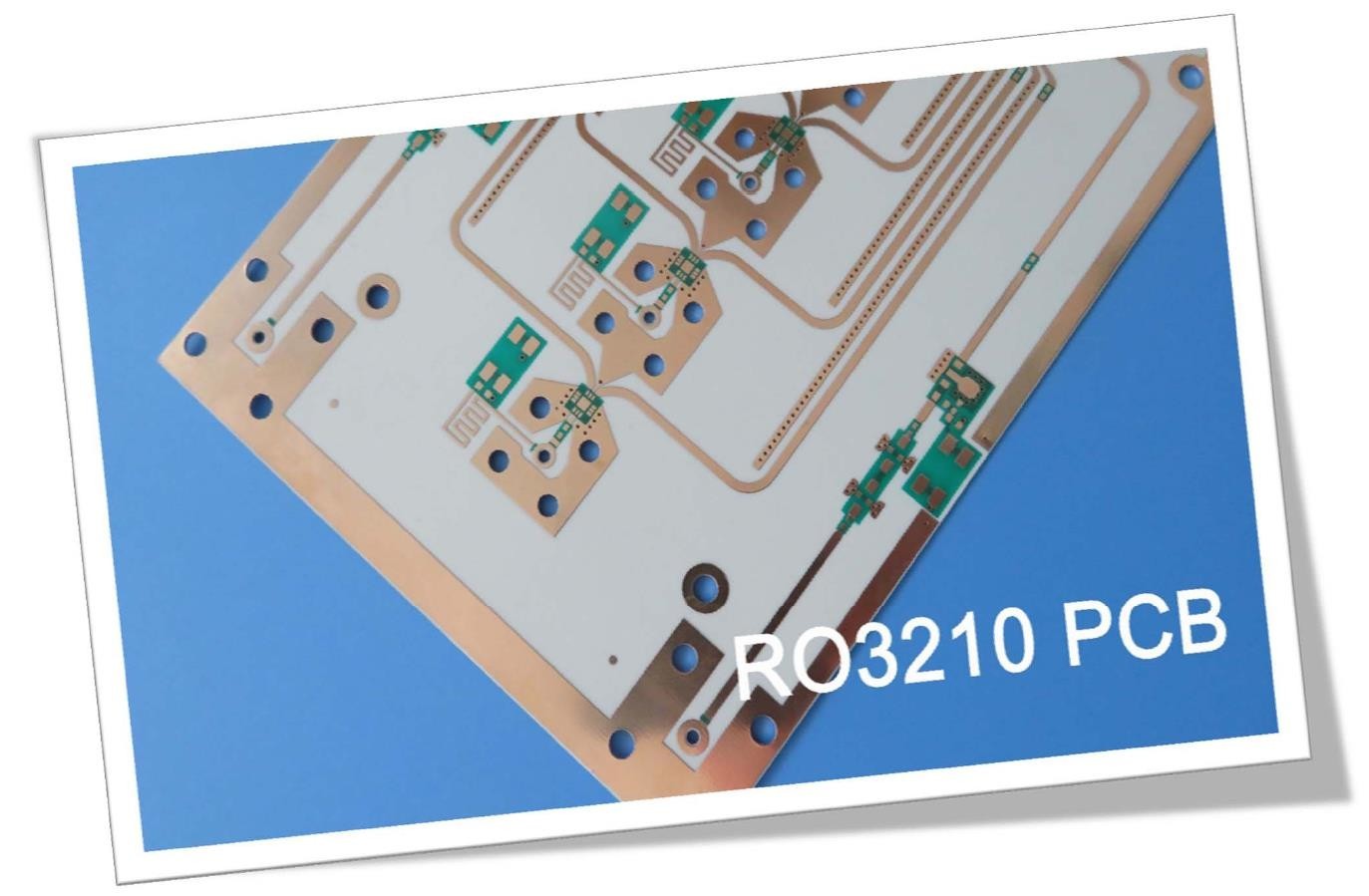

RO3210 PCBの基本色は白色である.
RO3210高周波PCBの製造プロセスは標準PTFEPCBに類似しているため,有利な市場を獲得する量産プロセスに適しています.
何か質問がある場合は,お気軽にご連絡ください.
読んでくれてありがとう.
付録
RO3210 高周波回路材料のデータシート
| RO3210 典型的な値 | |||||
| 資産 | RO3210 | 方向性 | 単位 | 条件 | 試験方法 |
| 変電常数, ε プロセス | 10.2±05 | Z | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| 変電圧定数, ε 設計 | 10.8 | Z | 8GHzから40GHz | 分相長法 | |
| 散布因子,tδ | 0.0027 | Z | 10 GHz 23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | -459 について | Z | ppm/°C | 10 GHz 0°Cから100°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.8 | X,Y | mm/m | コンド A | ASTM D257 |
| 容積抵抗性 | 103 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 103 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 579 517 |
MD CMD |
kpsi | 23°C | ASTM D 638 |
| 水吸収 | <0.1 | - | % | D24/23 | IPC-TM-650 2 試行錯誤した6.2.1 |
| 特定熱量 | 0.79 | j/g/k | 計算した | ||
| 熱伝導性 | 0.81 | W/M/K | 80°C | ASTM C518 | |
| 熱膨張の係数 (−55〜288°C) |
13 34 |
X,Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| 密度 | 3 | gm/cm3 | |||
| 銅皮の強度 | 11 | プリー | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
