| 最小注文数量 : | 1 | 価格 : | USD 2.99-9.99 PER PIECE |
|---|---|---|---|
| パッケージの詳細 : | 真空 | 受渡し時間 : | 10仕事日 |
| 支払条件 : | T/T、ウェスタン・ユニオン | 供給の能力 : | 1ヶ月あたりの45000部分 |
| 起源の場所: | 中国 | ブランド名: | Bicheng Technologies Limited |
|---|---|---|---|
| 証明: | UL | モデル番号: | BIC-0049-V0.86 |
|
詳細情報 |
|||
| レイヤー数: | 2 | ガラスエポキシ: | RO3010 |
|---|---|---|---|
| 最終ホイル: | 1.0オンス | PCBの最終的な高さ: | 0.7mm±10% |
| 表面仕上げ: | イマージョンゴールド | はんだマスクの色: | 緑 |
| 構成の伝説の色: | 白 | テスト: | 100％の電気試験事前発送 |
製品の説明

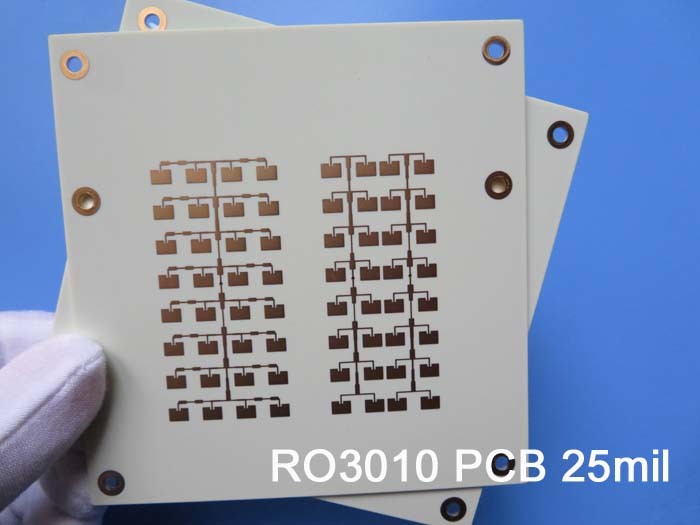

ロジャース RO3010 マイクロ波PCBボード 2層ロジャース 3010 25ミリ 0.635mm回路板 DK10.2 DF 0.0022 高周波PCB
(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)
ロジャース RO3010高周波回路材料は,商業用に使用されるセラミックで満たされたPTFE複合材料です.マイクロ波とRF競争力のある価格で優れた電気的および機械的安定性を提供するために設計されました.機械的特性は一貫しています.設計者は,歪みや信頼性の問題に直面することなく,多層ボードデザインを開発することができます..RO3010材料は,X軸とY軸における熱膨張係数 (CTE) を17ppm/°Cで示します.この膨張係数は,銅と一致します.材料が優れた寸法安定性を示すことができる, 典型的なエッチ収縮で,エッチと焼後,1インチあたり0.5ミリ未満です. Z軸CTEは24ppm/°Cで,厳しい環境でも例外的な塗装透孔信頼性を提供します..
典型的な用途:
1) 自動車用レーダー
2) 携帯電話通信システム
3) ケーブルシステムでのデータリンク
4) 直接放送衛星
5) 衛星アンテナ
6) 無線通信用のパッチアンテナ
7) パワーアンプとアンテナ
8) パワーバックプレーン
9) リモート・メーター・リーダー
PCB 仕様
| PCB の サイズ | 100 x 100mm=1PCS |
| 板のタイプ | 双面PCB |
| 層数 | 2層 |
| 表面マウント部品 | はい |
| 穴 の 部品 を 通し て | はい |
| レイヤースタック | 銅 ------- 18um ((0.5オンス) +プレートTOP層 |
| RO3010 0.635mm | |
| 銅 ------- 18um ((0.5オンス) +プレート BOT 層 | |
| テクノロジー | |
| 最小の痕跡と空間: | 6ミリ / 6ミリ |
| 最小/最大穴: | 0.3mm / 1.5mm |
| 異なる穴の数: | n/a |
| 穴数: | n/a |
| 磨いたスロット数: | 0 |
| 内部切断数: | 0 |
| 阻力制御: | ありません |
| 金色の指の番号: | 0 |
| 板材 | |
| エポキシガラス: | RO3010 0.635mm |
| 末尾のホイール外側: | 1オンス |
| ファイナルホイール内側: | N/A |
| PCBの最終高さ: | 0.8mm ±0.1mm |
| 塗装とコーティング | |
| 表面塗装 | 浸水金 |
| 溶接マスク 適用: | 12ミクロン最低 |
| 溶接マスクの色: | グリーン,PSR-2000GT600D,タイヨ 供給 |
| 溶接マスクタイプ: | LPSM |
| 形状/切断 | ルーティング |
| 標識 | |
| コンポーネント伝説の側面 | 底部 |
| 部品レジェンドの色 | ホワイト,IJR-4000 MW300,タイヨブランド |
| 製造者名またはロゴ: | ボードにマークされ,指揮者と脚の自由エリア |
| VIA | N/A |
| 燃やす可能性の評価 | UL 94-V0 承認基準 |
| 次元容量 | |
| 輪郭の寸法: | 0.0059" |
| 板の塗装: | 0.0029" |
| ドリルの許容量: | 0.002 " |
| テスト | 100% 送料前の電気テスト |
| 提供される美術品の種類 | メールファイル,ゲルバー RS-274-X,PCBDOCなど |
| サービスエリア | 世界中で 世界的に |
ロジャース 30 のデータシート10(RO30)10)
| RO3010 典型的な値 | |||||
| 資産 | RO3010 | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 10.2±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 11.2 | Z | 8GHzから40GHz | 分相長法 | |
| 消耗因子,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | - 395 | Z | ppm/°C | 10 GHz -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 次元安定性 | 0.35 0.31 |
X について Y |
mm/m | コンド A | IPC-TM-650 2 試行錯誤した2.4 |
| 容積抵抗性 | 105 | MΩ.cm | コンド A | IPC25.17.1 | |
| 表面抵抗性 | 105 | MΩ | コンド A | IPC25.17.1 | |
| 張力モジュール | 1902 1934 |
X について Y |
MPa | 23°C | ASTM D 638 |
| 水分吸収 | 0.05 | % | D48/50 | IPC-TM-650 2 試行錯誤した6.2.1 | |
| 特定熱量 | 0.8 | j/g/k | 計算した | ||
| 熱伝導性 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 熱膨張の係数 (−55〜288°C) |
13 11 16 |
X について Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2 試行錯誤した4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 密度 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 9.4 | イブ / イン. | 1オンス,EDC 溶接後浮遊 | IPC-TM 24.8 | |
| 炎症性 | V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
