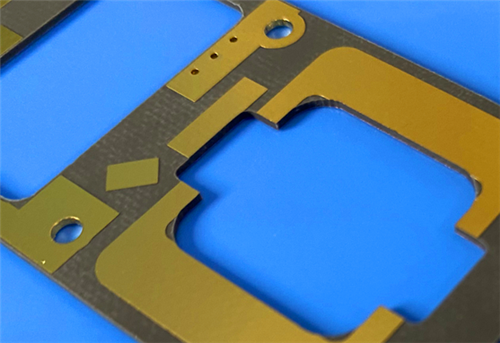

F4BM265 PTFEラミネート&多層PCB 4層,4.14mm,ENIG,IPCクラス3 ラダー&衛星RFアプリケーション用

製品の説明

F4BM265 PTFE ラミネートおよびカスタム多層 PCB – 完全ガイド



簡単な回答

F4BM265とは何ですか?



これは、2.65 の誘電率 (Dk) と 10 GHz で 0.0013 の超低誘電正接 (Df) を備えた高性能 PTFE (ポリテトラフルオロエチレン) ガラス繊維銅張積層板です。 Taizhou Wangling Insulated Materials Factory によって製造されており、RF/マイクロ波アプリケーションにおける輸入 PTFE 基板のコスト効率の高いドロップイン代替品として機能します。





それを使ってどのような PCB を構築できますか?



当社は、F4BM265 をベースとした完全な 4 層多層 PCB ソリューションを提供しており、総厚 4.14 mm、銅仕上げ 35 µm、ENIG 表面仕上げ、青色半田マスク、ブラインド ビア、インピーダンス制御、および IPC クラス 3 の信頼性を備えており、フェーズド アレイ レーダー、衛星通信、および高出力 RF システムに最適です。





重要なポイント

デザイナー向け	調達プロフェッショナル向け
✅ 一貫したインピーダンス制御のための Dk 2.65 ±0.05	✅ UL94 V-0、RoHS準拠
✅ Df 0.0013 @ 10 GHz (超低損失)	✅ 標準およびカスタムパネルサイズで利用可能
✅ 2 つの銅線バージョン: ED (一般) および RTF (PIM 最適化)	✅ 輸入 PTFE ラミネートと比較してコスト効率が高い
✅ ブラインドビアとインピーダンス制御をサポート	✅ 大量生産能力
✅ 動作範囲: -55°C ～ +260°C	✅ 熱管理のための金属裏打ちオプション (Al/Cu)
✅ 高信頼性アプリケーション向けの IPC クラス 3	✅ フルターンキーの PCB 製造サービス





1. 材料の概要

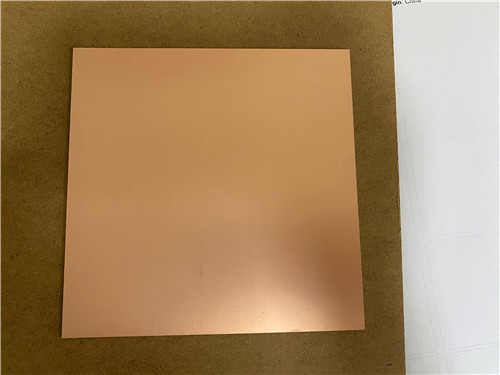

F4BM265 は、PTFE ガラス織物ラミネートの広範な F4BM シリーズの一部であり、厳密な圧縮成形プロセスの下でガラス織物、PTFE 樹脂、PTFE フィルムを科学的に配合することによって設計されています。標準の F4B シリーズと比較して、F4BM シリーズは次の特長を備えています。



より広いDK範囲（2.17～3.0、カスタマイズ可能）



マイクロ波周波数全体にわたる誘電損失の低減



より高い絶縁抵抗



PTFE とガラスの比率を正確に制御することで寸法安定性を向上



優れた温度安定性（TCDk：-100ppm/℃）





2. F4BM と F4BME – どちらの銅箔が必要ですか?

特徴	F4BM	F4BME
銅箔タイプ	ED（電着）	逆処理RTF
PIM パフォーマンス	指定されていない	≤ -159dBc
回路精度	標準	より正確に
導体損失	標準	より低い
最優秀アプリケーション	一般RF/マイクロ波	基地局、衛星、低 PIM システム
利用可能な銅の厚さ	0.5、1.0、1.5、2.0オンス	0.5、1.0オンス



結論: コスト効率の高い汎用 RF 設計には F4BM を選択してください。 PIM のパフォーマンス、精密なエッチング、最小限の導体損失が重要な場合は、F4BME を選択してください。





3. F4BM265 技術データシート

財産	試験条件	ユニット	F4BM265 値
誘電率 (Dk)	10GHz	—	2.65±0.05
損失係数 (Df)	10GHz	—	0.0013
	20GHz	—	0.0019
TCDk（Dkの温度係数）	-55℃～+150℃	ppm/℃	-100
剥離強度 (1 オンス ED)	—	N/mm	>1.8
(1オンスRTF/F4BME)	—	N/mm	>1.6
体積抵抗率	普通	MΩ・cm	≥6×10⁶
表面抵抗率	普通	MΩ	≥1×10⁶
絶縁耐力 (Z)	5kW、500V/s	kV	>25
耐圧(X/Y)	5kW、500V/s	kV	>34
熱膨張率 (X/Y)	-55℃～288℃	ppm/℃	14–17
熱膨張率 (Z)	-55℃～288℃	ppm/℃	142
熱応力	260℃、10秒、3サイクル	—	層間剥離なし
吸水性	20±2℃、24時間	%	≤0.08
密度	RT	g/cm3	2.25
動作温度	継続的	℃	-55～+260
熱伝導率(Z)	—	W/(m・K)	0.36
PIM (F4BME のみ)	—	dBc	≤ -159
可燃性	UL94	評価	V-0
構成	—	—	PTFE + ガラス生地





4. 利用可能な構成

銅箔オプション

箔の種類	利用可能な厚さ
ED銅(F4BM)	0.5オンス（0.018mm）、1オンス（0.035mm）、1.5オンス（0.05mm）、2オンス（0.07mm）
RTF銅線(F4BME)	0.5オンス（0.018mm）、1オンス（0.035mm）





パネルサイズ

標準サイズ(mm)	利用可能なカスタムサイズ (mm)
460×610	300×250
500×600	350×380
850×1200	500×500
914×1220	840×840
1000×1200	1000×1500







5. 応用分野

- 航空宇宙機器、宇宙および客室機器

- 電子レンジ、RF

- レーダー、軍用レーダー

- フィードネットワーク

- 位相感応アンテナ、フェーズド アレイ アンテナ

- 衛星通信など。





6. カスタム多層 PCB – 完全な仕様

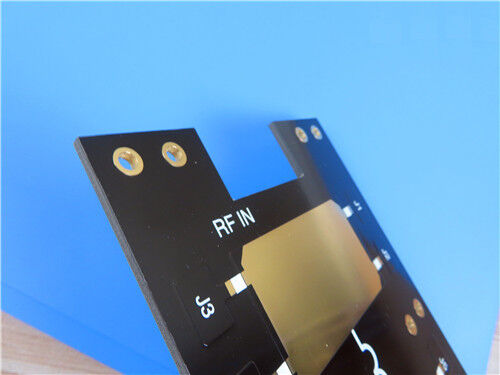

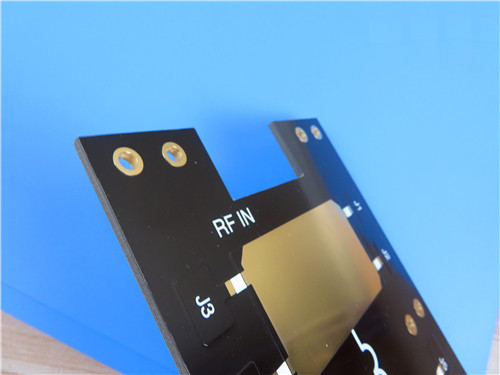

F4BM265 に基づいて、次の仕様の完全な 4 層 PCB ソリューションを提供します。



スタックアップ構成



基板仕様

仕様	詳細
ボードの種類	4層多層PCB
基材	F4BM265 PTFEラミネート
プリプレグ	S1000-2MB
コア	S1000-2M(0.5mm)
総厚さ	4.14mm
完成した銅	1 層あたり 35 µm (1 オンス)
寸法	245×245mm（1枚）
はんだマスク	青（両面）
シルクスクリーン	ホワイト(両面)
表面仕上げ	ENIG (無電解ニッケル/イマージョンゴールド)
穴壁銅	25μm
特別な機能	ブラインドビア、インピーダンス制御
IPCクラス	クラス3（高信頼性）





よくある質問

Q1: F4BMとF4BMEの違いは何ですか?



A: どちらも同じ PTFE/ガラス誘電体を使用していますが、銅箔が異なります。 F4BM は ED (電着) 銅を使用しており、一般的な RF アプリケーションに適しています。 F4BME は逆処理された RTF 銅を使用し、優れた PIM 性能 (≤ -159 dBc)、より正確な回路エッチング、およびより低い導体損失を実現します。基地局、衛星、または PIM 感度の低いシステムには F4BME を選択してください。





Q2: F4BM 材料の誘電率をカスタマイズできますか?



A: はい。 F4BM シリーズは 2.17 ～ 3.0 の DK 値をサポートしており、ご要望に応じてカスタム DK も利用可能です。より高い DK 値は、ガラス生地の比率を増加させることによって達成されます。これにより、寸法安定性も向上し、CTE が低下しますが、Df はわずかに増加する可能性があります。





Q3: 注文時の「総厚」と「誘電体の厚さ」は何を意味しますか?



A: ご注文の際、厚さ要件が次のとおりであるかどうかを指定する必要があります。



誘電体の厚さ – PTFE/ガラス層のみの厚さ (銅を除く)



合計の厚さ – 両方の銅層を含む厚さ



たとえば、両面に 1 オンスの銅を備えた合計厚さ 0.508 mm の基板の誘電体の厚さは約 0.438 mm になります。





Q4: F4BM265 はブラインドビアと埋め込みビアをサポートできますか?



A: はい。 F4BM265 は、制御された深さの穴あけおよび連続積層プロセスと互換性があり、ブラインドビアおよび埋め込みビアの設計に適しています。カスタム 4 層 PCB の例には、HDI 機能用のブラインド ビアが含まれています。





Q5: F4BM265で利用可能な最大パネルサイズはどれくらいですか?



A: 標準の最大パネルサイズは1000×1200mmです。カスタムのより大きなサイズについてもご相談いただけます。ただし、素材の厚さが4.0mm以上または0.2mm以下の場合、製造上の制約により最大サイズは500×610mmに制限されますのでご注意ください。





Q6: F4BM265 は高出力 RF アプリケーションに適していますか?



A: もちろんです。 Z 方向の熱伝導率が 0.36 W/(m・K)、動作温度範囲が -55 °C ～ +260 °C、超低誘電損失を備えた F4BM265 は、高出力 RF アプリケーションに優れています。さらに優れた熱管理を実現するには、メタルバックのバリエーション (F4BM265-AL または F4BM265-CU) を検討してください。





Q7: F4BM265 は RoHS 準拠でハロゲンフリーですか?



A: この材料は RoHS に準拠しており、ハロゲンフリー要件を満たしています。また、安全性に関する準拠のため、UL94 V-0 難燃性評価も達成しています。





Q8: カスタム F4BM265 PCB の標準的なリードタイムはどれくらいですか?



A: リードタイムは複雑さと量によって異なります。上記の 4 層設計のような標準的な多層基板の場合、通常のリードタイムは 10 ～ 20 営業日の範囲です。具体的なプロジェクトのスケジュールについては、お問い合わせください。





Q9: F4BM265 でインピーダンス制御された PCB を提供できますか?



A: はい。当社は、インピーダンス制御設計と製造の完全なサポートを提供します。 2.65 ±0.05 の安定した Dk により、全面的に一貫したインピーダンスが保証され、ご注文時にインピーダンス テスト クーポンを提供できます。





Q10: これらの PCB の組み立てサービスは提供していますか?



A: はい、ターンキー PCB アセンブリ サービスを提供しています。組み立てオプション、コンポーネントの調達、テストサービスについては、当社の営業チームにお問い合わせください。
