TU-883多層印刷配線基板(PCB)の20層のインピーダンスの低損失の高温PCBは90オーム50を制御した
担当者 : Sally Mao
電話番号 : 86-755-27374847
ワットスアップ : +8618277967574
|
詳細情報 |
|||
| 熱伝導率: | FR-4 | PCBの最終的な高さ: | 1.6mm ±0.16 |
|---|---|---|---|
| 最終的なホイルの外面: | 1オンス | 表面仕上げ: | 液浸の金(ENIG)上のElectrolessニッケル |
| はんだマスクの色: | 緑 | 構成の伝説の色: | 白 |
| テスト: | 100%の電気試験事前発送 | ||
製品の説明
PリントC についてイルキットB についてオード 90オーム阻力制御された単端阻力 差阻力PCB委員会

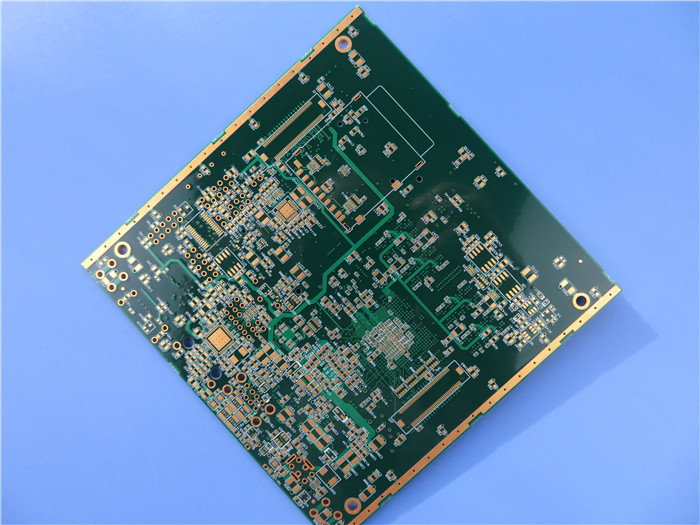

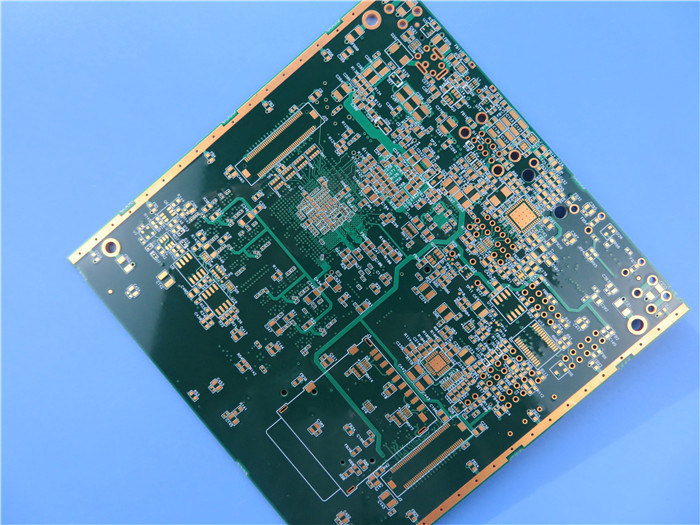

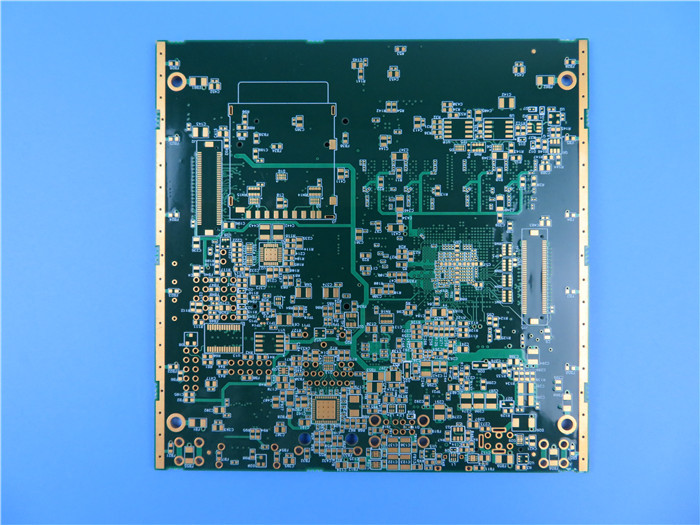

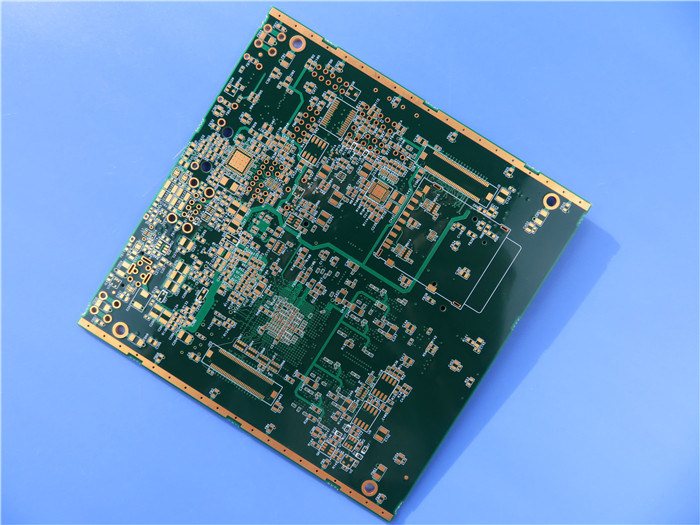

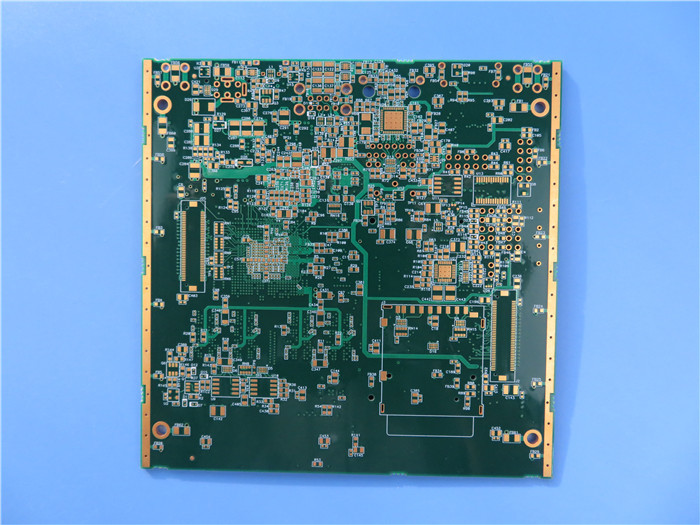

(印刷回路板はカスタム製の製品であり,表示された写真とパラメータは参照のためにのみ)
1.1 一般的Dエスクリプション
これは10層のPCB回路ボードの種類ですFR-4基板とTg 180°Cシグナルジェネレーターの適用用. 緑色の溶接マスク (Taiyo) に白いシルクスクリーン (Taiyo) とパッドに浸水金.内部層の単端インペダントと微分性阻力制御上下層はITEQ製で IPC6012クラス2で製造され ゲーバーが提供したデータを使って 25枚のボードがそれぞれ 荷物を送るために梱包されています
![]()
1.2 特徴とわたしたち の 利点
1) 高Tg材料は,優れた熱信頼性とCAF耐性を示し,産業および自動車用途の長期的信頼性を提供します.
2) 金のパッドは酸化耐性があり,熱を散らす力があります.
3) UL,ISO14001とIATF16949認定工場
4) 納期率が98%以上
5) 顧客からの苦情の割合: <1%
6) 最低注文数量はありません. 1 枚が利用可能です.
1.3 適用s
モデム,データロガー,ワイヤレスNルーター,モデムルーターワイヤレス,24Vトランスフォーマー,3GUSB,PLCプログラム,埋め込み開発,マスターモジュール,コンピュータ
1.4PCB DアタS熱い
| PCB の サイズ | 99.1 x 105.3mm=1PCS |
| 板のタイプ | 多層PCB |
| 層数 | 10 層 |
| 表面マウント部品 | はい |
| 穴 の 部品 を 通し て | はい |
| レイヤースタック | 銅 ------- 17.5um ((0.5oz) +プレートTOPシグナル |
| 4mlプレプレ 2113 | |
| 銅 ------- 35um ((1oz) GND 飛行機 | |
| 5ミリ FR-4 | |
| 銅 ------- 18um ((0.5oz) SIG1 | |
| 5mlプレプレ 2116 | |
| 銅 ------- 18um ((0.5oz) SIG2 | |
| 5ミリ FR-4 | |
| 銅 ------- 35um ((1オンス) PWR 平面 | |
| 13ミリプリプレグ 7628 + 1080 | |
| 銅 ------- 35um ((1オンス) GND 平面 | |
| 5ミリ FR-4 | |
| 銅 ------- 18um ((0.5oz) SIG3 | |
| 5mlプレプレ 2116 | |
| 銅 ------- 18um ((0.5oz) SIG4 | |
| 5ミリ FR-4 | |
| 銅 ------- 35um ((1oz) GND 飛行機 | |
| 4mlプレプレ 2113 | |
| 銅 ------- 17.5um ((0.5oz) +プレート BOT シグナル | |
| テクノロジー | |
| 最小の痕跡と空間: | 4ml/4ml |
| 最小/最大穴: | 0.3/5.5mm |
| 異なる穴の数: | 31 |
| 穴数: | 3532 |
| 磨いたスロット数: | 0 |
| 内部切断数: | 0 |
| 阻力制御 | 単端線幅:L3 / L4 / L7 / L8 --- 4mils --- 56オーム,L3 / L4 / L7 --- 6mils --- 49オーム;差異阻力:L1 --- 4mils / 4mils --- 90オーム;L10 --- 4mils / 6mils --- 100オーム |
| 板材 | |
| エポキシガラス: | FR-4,ITEQ IT-180 TG>170,er<5.4 |
| 末尾のホイール外側: | 1オンス |
| ファイナルホイール内側: | 0.5オンス |
| PCBの最終高さ: | 1.6mm ±016 |
| 塗装とコーティング | |
| 表面塗装 | 浸水金 (12.8%) 2μ"/100μ"ニッケル |
| 溶接マスク 適用: | 上と下は12ミクオン 最低 |
| 溶接マスクの色: | 緑色,PSR-2000GT600D,タイヨが供給している |
| 溶接マスクタイプ: | LPSM |
| 形状/切断 | ルーティング |
| 標識 | |
| コンポーネント伝説の側面 | トップとボトム |
| 部品レジェンドの色 | ホワイト,IJR-4000 MW300,タイヨ供給 |
| 製造者名またはロゴ: | ボードにマークされ,指揮者と脚の自由エリア |
| VIA | 穴を通って塗装 (PTH),パッドを通って,テントを通って,見えません. |
| 燃やす可能性の評価 | UL 94-V0 承認基準 |
| 次元容量 | |
| 輪郭の寸法: | 0.0059インチ (0.15mm) |
| 板の塗装: | 0.0030" (0.076mm) |
| ドリルの許容量: | 0.002" (0.05mm) |
| テスト | 100% 送料前の電気テスト |
| 提供される美術品の種類 | メールファイル,ゲルバー RS-274-X,PCBDOCなど |
| サービスエリア | 世界中で 世界的に |
![]()
1.5 単端 (線) インペデンス,差インペデンス
特性阻害の定義
ある周波数で,基準層に対して,その高周波信号や電磁波の伝送過程における抵抗は,特徴的なインピーダンスを呼びます.これは電阻のベクトル和です誘導反応性,容量抵抗
特性インピーダンスの分類
共通特性インペダントは以下に分けられる: (1) 単端 (線) インペダント (2) 差異インペダント (3) コプラナーインペダントなど.
単端インペダンス単一の信号線の測定インピーダンスを表す.差阻力同等幅と距離を持つ2つのトランスミッション・ラインの間で測定されたインペダンスを指します.コプラナーインペダンス信号線が周囲のGND/VCCとの間に送信しているときに測定されるインピーダンスを表す (GND/VCCの信号線との間の空間は両側で等しい).
![]()
阻力制御に必要な決定的条件
シグナルがPCB電波で送られるとき,電波の長さが信号波長の1/7に近ければ,電波はこの時点で信号伝送線になります.他の一般信号伝送線はインピーダンスの制御で行わなければならない.要求される場合,特定のライン幅をインペデンス制御で行う必要がある場合,生産中のライン幅のインペデンス制御が必要です.インペダンスマッチの3つの基本要素は,出力インペダンス (オリジナルのアクティブパーツ),特徴インペダンス (信号線),入力インペダンス (受動パーツ) (PCBボード)
![]()
