詳細情報 |
|||
| レイヤー数: | 12 | ガラスエポキシ: | FR-4 TG>170 |
|---|---|---|---|
| 最終ホイル: | 1.5 oz | PCBの最終的な高さ: | 2.0mm±10% |
| 表面仕上げ: | 浸漬金 (17.7%) 2µ" 100µ" ニッケル | はんだマスクの色: | 緑 |
| 構成の伝説の色: | 白 | テスト: | 100%の電気試験事前発送 |
製品の説明

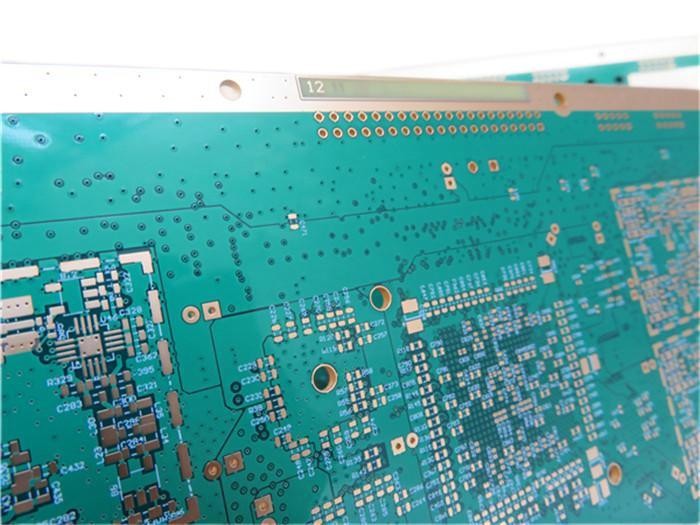

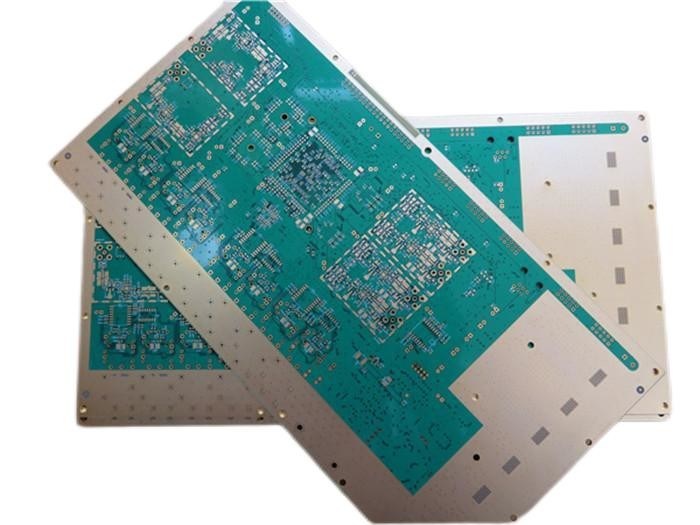

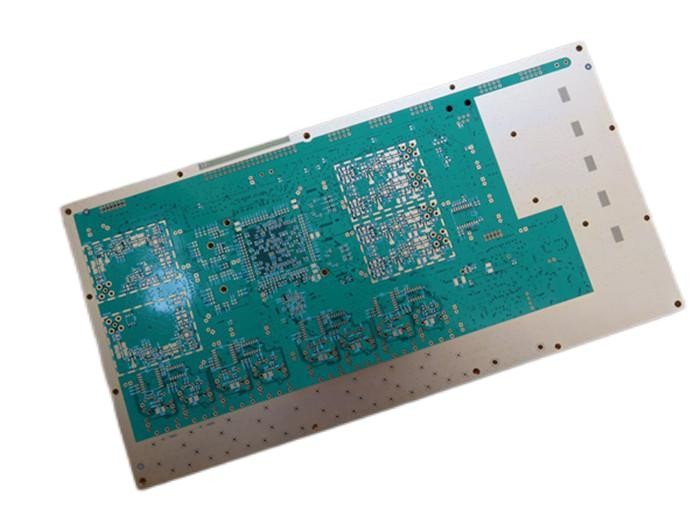

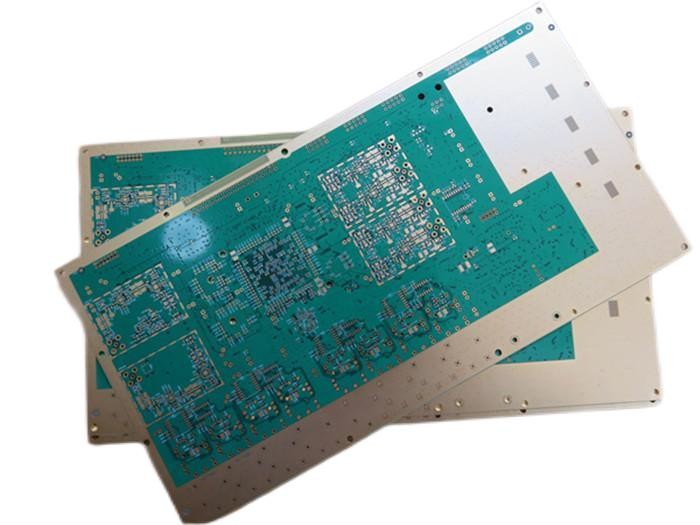

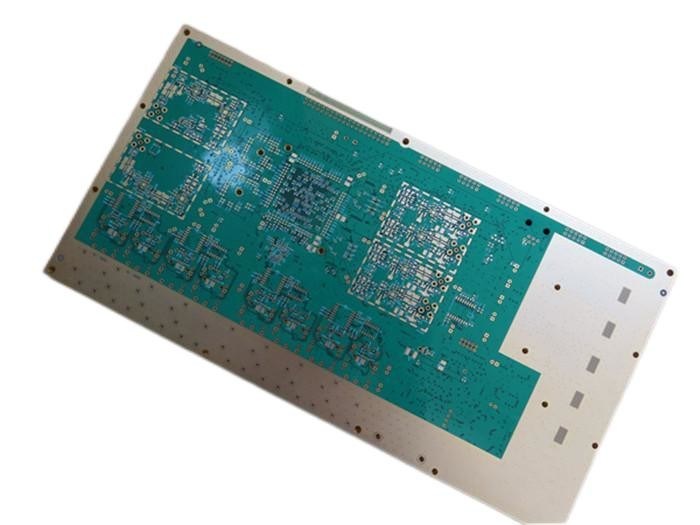

インピーダンス制御基板 12層s 高Tgプリント回路基板HDI多層基板厚さ2.0mmのFR-4上
(プリント基板はカスタムメイド製品であり、表示されている画像とパラメータは参考用です)
1.1 一般説明
これは、FR-4材料上に構築されたインピーダンス制御PCBの一種で、Tg 175℃信号伝送用途向けです。これは12層基板で、厚さは2.0mmです。これには2+N+2 HDIビア(スタックアップとビアを参照)が含まれています。緑色のソルダマスク(Taiyo)上に白色のシルクスクリーン(Taiyo)があり、パッドにはイマージョンゴールドが施されています。信号トレースインピーダンスと差動ペアインピーダンスの両方がレイヤーで制御されています。以下の図を参照してください。ベース材料はITEQ製です。パネル全体がシングルアップで供給されます。提供されたガーバーデータを使用して、IPC 6012クラス2に従って製造されています。20枚ごとに梱包して出荷されます。
信号トレースインピーダンス制御
| トレースレイヤー | トレース幅(mil) | トレースインピーダンス(Ω) | 精度 | 基準レイヤー |
| トップレイヤー | 4 | 50 | ±10% | ミッドレイヤー1 |
| L03, ミッドレイヤー2 | 4 | 50 | ±10% | ミッドレイヤー1 |
| L10, ミッドレイヤー9 | 4 | 50 | ±10% | ミッドレイヤー7, ミッドレイヤー10 |
| ボトムレイヤー | 4 | 50 | ±10% | ミッドレイヤー10 |
差動ペアインピーダンス制御
| レイヤー | トレース幅/スペース(mil) | トレースインピーダンス(Ω) | 精度 | 周波数(MHz) |
| トップレイヤー | 3.1 / 5.5 | 100 | ±10% | ミッドレイヤー1 |
| トップレイヤー | 4.0 / 5.1 | 90 | ±10% | ミッドレイヤー1 |
| L03, ミッドレイヤー2 | 3.1 / 5.9 | 100 | ±10% | ミッドレイヤー1, ミッドレイヤー4 |
| L06, ミッドレイヤー5 | 4.0 / 7.4 | 100 | ±10% | ミッドレイヤー4, ミッドレイヤー6 |
| L06, ミッドレイヤー5 | 4.0 / 4.7 | 90 | ±10% | ミッドレイヤー4, ミッドレイヤー6 |
| L07, ,ミッドレイヤー6 | 4.0 / 7.4 | 100 | ±10% | ミッドレイヤー5, ミッドレイヤー7 |
| L07, ,ミッドレイヤー6 | 4.0 / 4.7 | 90 | ±10% | ミッドレイヤー5, ミッドレイヤー7 |
| L10, ミッドレイヤー9 | 3.1 / 5.9 | 100 | ±10% | ミッドレイヤー7, ミッドレイヤー10 |
| ボトムレイヤー | 4.0 / 5.5 | 100 | ±10% | ミッドレイヤー10 |
| ボトムレイヤー | 4.0 / 5.1 | 90 | ±10% | ミッドレイヤー10 |
1.2 特長とメリット鉛フリーアセンブリ、最大リフロー温度260℃。長期間保管可能(真空パックで1年以上保管可能)
信号伝送速度の向上
要求仕様に基づくPCB製造。
迅速かつ納期通りの納品
UL認証およびRoHS指令準拠
プロトタイプPCB対応
1.3 用途
DSLモデム
![]()
ソーラーバッテリー充電器
車両トラッカー
GPS受信機
Wi-Fiアンテナ
Bluetooth USBハブ
USBワイヤレスルーター
SMSモデム
マルチカプラアンテナ
電話システム
1.4 パラメータとデータシート
PCBサイズ
257 x 171.5mm = 1枚 = 1デザイン
| 基板タイプ | 多層基板 |
| 層数 | 12層 |
| 表面実装部品 | はい |
| スルーホール部品 | 銅箔------- TOP 17um(1oz)+メッキ 25um |
| レイヤースタックアップ | 銅箔------- TOP 17um(1oz)+メッキ 25um |
| 130 umプリプレグ 1080 x 2 | 銅箔------- L02 32um(1oz) |
| テクノロジー | |
| 銅箔------- L03 18um(0.5oz) | |
| 130 umプリプレグ 1080 x 2 | |
| 銅箔------- L04 18um(0.5oz) | |
| テクノロジー | |
| 銅箔------- L05 18um(0.5oz) | |
| 130 umプリプレグ 1080 x 2 | |
| 銅箔------- L06 18um(0.5oz) | |
| テクノロジー | |
| 銅箔------- L07 18um(0.5oz) | |
| 130 umプリプレグ 1080 x 2 | |
| 銅箔------- L08 18um(0.5oz) | |
| テクノロジー | |
| 銅箔------- L09 18um(0.5oz) | |
| 130 umプリプレグ 1080 x 2 | |
| 銅箔------- L10 18um(0.5oz) | |
| テクノロジー | |
| 銅箔------- L11 35um(1oz) | |
| 130 umプリプレグ 1080 x 2 | |
| 銅箔------- BOT 17um(0.5oz)+メッキ 25um | |
| テクノロジー | |
| 最小トレースとスペース: | |
| 4 mil / 4 mil | |
| 最小/最大穴: | 0.25 mm / 3.0 mm |
| 異なる穴の数: | 26 |
| ドリル穴数: | 4013 |
| ミルドスロット数: | 0 |
| 内部カットアウト数: | シングル信号インピーダンスと差動ペアインピーダンス |
| インピーダンス制御 | シングル信号インピーダンスと差動ペアインピーダンス |
| 基板材料 | ガラスエポキシ: |
| FR-4, ITEQ IT-180, Tg>175 | |
| ℃ | , er<5.4最終フォイル外側:1oz |
| 最終フォイル内側: | 2.0mm ±10% |
| PCBの最終高さ: | 2.0mm ±10% |
| メッキとコーティング | 表面仕上げ |
| イマージョンゴールド(ENIG)(ニッケル100μ"上に金2μ") | |
| ソルダマスク適用対象: | トップとボトム、最小12ミクロン。 |
| ソルダマスク色: | グリーン、PSR-2000GT600D、Taiyo製。 |
| ソルダマスクタイプ: | LPSM |
| 輪郭/切断 | ルーティング |
| マーキング | 部品凡例の側面 |
| TOP | |
| 部品凡例の色 | ホワイト、IJR-4000 MW300、Taiyo製。 |
| メーカー名またはロゴ: | 導体と凡例のフリーエリアに基板上にマーク |
| ビア | メッキスルーホール(PTH)、ビアはテンティングされています。BGAパッケージ下のパッドにビア。 |
| 難燃性等級 | UL 94-V0承認 MIN。 |
| 寸法公差 | 外形寸法: |
| 0.0059" (0.15mm) | |
| 基板メッキ: | 0.0030" (0.076mm) |
| ドリル公差: | 0.002" (0.05mm) |
| テスト | 出荷前の100%電気テスト |
| 提供されるアートワークの種類 | メールファイル、ガーバーRS-274-X、PCBDOCなど |
| サービスエリア | 全世界、グローバル。 |
| 1.5 インピーダンスPCBとインピーダンスマッチング | プリント基板上の導体の特性インピーダンスは、回路設計、特に高周波回路のPCB設計における重要な指標です。導体の特性インピーダンスが、デバイスまたは信号で要求される特性インピーダンスと一致しているかどうかを考慮する必要があります。したがって、PCB設計の信頼性設計におけるこれらの2つの概念には注意が必要です。 |
![]()
回路基板の導体では様々な信号伝送が行われます。伝送レートを上げるためには、周波数を上げる必要があります。エッチング、スタック厚、トラック幅などの回路自体の要因が異なるため、インピーダンス値が変化し、信号歪みが発生します。したがって、高速回路基板上の導体のインピーダンス値は、特定の範囲内に制御されるべきであり、これは「インピーダンス制御」として知られています。PCB配線のインピーダンスに影響を与える要因は、主に銅トラックの幅、銅トラックの厚さ、誘電体の誘電率、誘電体の厚さ、パッドの厚さ、グラウンド層のパス、配線周辺の配線などです。したがって、信号反射やその他の電磁干渉、信号整合性の問題を可能な限り回避し、PCBボードの実際の使用の安定性を保証するために、PCB設計では基板上の配線のインピーダンスを制御する必要があります。プリント基板上のマイクロストリップラインとストリップラインのインピーダンスの計算方法については、対応する経験式を参照できます。
