Astra® MT77 高周波ラミネート＆カスタムPCBソリューション – 完全概要



Q: Astra® MT77とは何ですか？また、それに基づいてどのようなPCBを提供できますか？

A: Astra® MT77は、アイソラ社の超低損失、高熱抵抗ラミネートおよびプリプレグシステムであり、ミリ波（mmWave）およびRF/マイクロ波アプリケーション向けに特別に設計されています。主要パラメータ：Dk = 3.00、Dfは0.0017、Tg = 200°C、Td = 360°C。

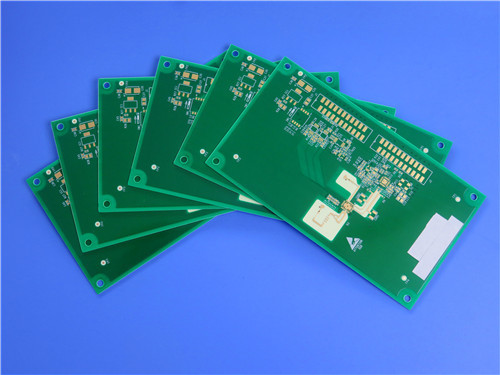

この材料に基づいて、高度なHDI機能を備えた、MT77ベースの6層混合圧入PCBを提供します。これには、ブラインドビア（L1～L2、L5～L6）、G12レジン充填、および電気めっきビア充填が含まれます。本ドキュメントの参照製品は次のように指定されています：6層銅、仕上がり厚0.994mm、内層0.5oz / 外層1oz銅 、イマージョンシルバー仕上げ





、緑色のソルダマスクと白色のレジェンド、131mm x 107mmパネル。

	主なポイント	主なハイライト
説明	①	材料グレード
Astra® MT77 – mmWaveおよびそれ以降向けに目的別に設計されており、従来のFR-4および多くのPTFEベースの材料を上回る性能を発揮します。	②	電気的性能
Dk = 3.00（2～10GHzで安定）、Df = 0.0017（@10GHz） – 高周波での優れた信号整合性を提供します。	③	熱信頼性
Tg = 200°C、Td = 360°C –鉛フリーはんだ付けおよび要求の厳しい動作環境に完全に対応します。	④	プロセス互換性
標準FR-4製造プロセスをサポート – 特別な取り扱いは不要で、コストとリードタイムを削減します。	⑤	製造能力
ブラインドビア（L1～L2、L5～L6）、G12レジン充填+電気めっき充填、およびその他の高度なHDIプロセスをサポートします。	⑥	業界コンプライアンス





IPC-4103 /17、UL 94 V-0、およびUL RTI 130°C（ファイル番号E41625）に準拠しています。

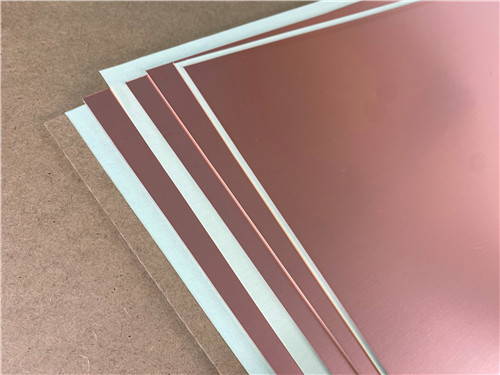

1. 材料概要 – なぜAstra® MT77なのか？





Astra® MT77は、商用RF、マイクロ波、ミリ波周波数向けに調整された、画期的な超低損失誘電体製品です。そのユニークな配合は、高性能PTFEラミネートと従来のエポキシベース材料のギャップを埋め、標準PCB製造ラインと完全に互換性を保ちながら、優れた電気的特性を提供します。

高度なプロセス機能	特性	値（長さ/クロス方向）	単位
試験方法（IPC-TM-650）	DSCによるガラス転移温度（Tg）	130	°C
2.4.25C	分解温度（Td） @5%重量損失	130	°C
2.4.24.6	T260 / T288層間剥離（TMA）	>60 / –	分
2.4.24.1	Z-CTE（Tg前/Tg後）	12	ppm/°C
2.4.24C	X/Y-CTE（Tg前）	12	ppm/°C
2.4.24C	熱伝導率	0.45	W/m・K
約400°C+	吸湿率	0.1	%
2.6.2.1A	難燃性評価	0.183 / 0.182	–
UL 94	RTI（相対熱指数）	130	°C





UL 796

比較表 – MT77 vs. 代替高周波材料	パラメータ	条件	単位
試験方法	Df（損失正接）	Dk @ 10GHz	3
2.5.5.5	Df（損失正接）	Df @ 10GHz	0.0017
ベレスキンストリップライン	表面抵抗率	C-96/35/90	1.33 x 10&sup7;	MΩ
2.5.17.1	表面抵抗率	C-96/35/90	1.33 x 10&sup5;	MΩ
2.5.17.1	0.183 / 0.182	–	45.4	kV
2.5.6B	0.183 / 0.182	–	139	秒
2.5.1B	0.183 / 0.182	–	45 (1133)	kV/mm (V/mil)
2.5.6.2A	CTI（比較トラッキング指数）	クラス3	175–249	ボルト





UL 746A / ASTM D3638



なぜこれが重要か：



超低Dfは挿入損失を最小限に抑えます – 5G、車載レーダー（77GHz）、および衛星リンクに不可欠です。





周波数全体での安定したDkは、一貫したインピーダンス制御を保証し、リターンロスと信号歪みを低減します。

高度なプロセス機能	特性	値（長さ/クロス方向）	単位
単位	ピール強度（1 oz EDCフォイル）	1.0 (5.7)	N/mm (lb/in)
N/mm (lb/in)	曲げ強度	214 (31.0) / 165 (24.0)	MPa (kpsi)
MPa (kpsi)	引張強度	214 (31.0) / 165 (24.0)	–
ASTM D3039	ポアソン比	0.183 / 0.182	–







ASTM D3039



設計上の考慮事項：



高TgおよびTdは、高電力RF環境での信頼性の高い動作を可能にします。





銅とのCTEマッチングは、熱サイクル中のメッキスルーホール（PTH）応力を低減します。

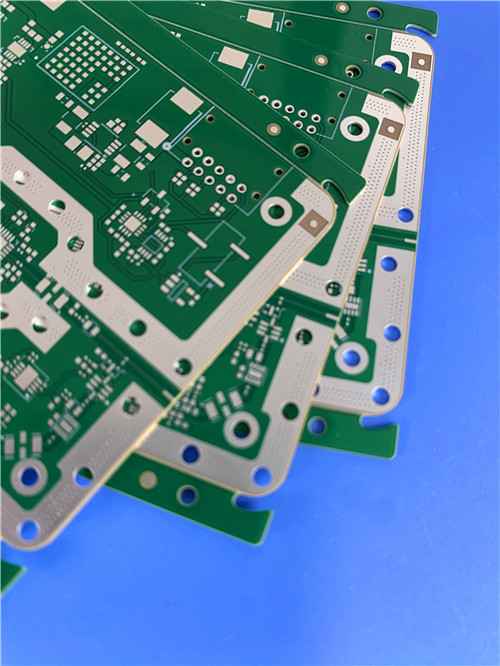

4. カスタムPCB参照 – 0.994mm 6層ボード





このセクションでは、この材料での当社の技術的能力を示すために製造した実際の製品について説明します。

基本仕様	項目
仕様	層数
6層銅	材料スタック
3 x 0.127mm MT77コア + MT77プリプレグ（完全MT77ベース）	仕上がり板厚
0.994mm	内層銅
0.5 oz	外層銅
1.0 oz	表面仕上げ
イマージョンシルバー	ソルダマスク/レジェンド
緑色ソルダマスク/白色シルクスクリーン	パネルサイズ



131mm x 107mm（1枚）

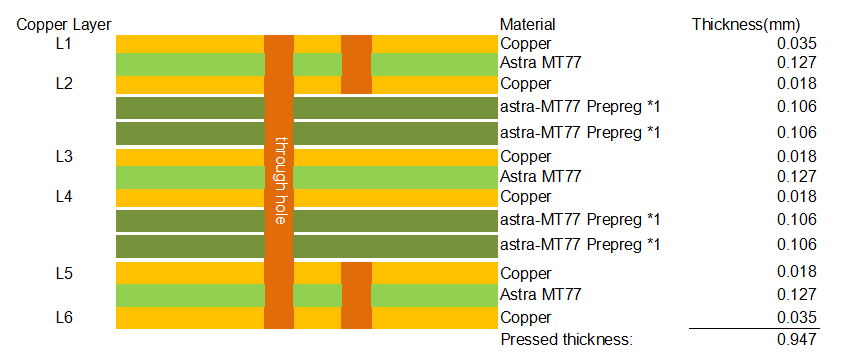

スタックアップ

高度なプロセス機能	特性	値（長さ/クロス方向）
単位	ピール強度（1 oz EDCフォイル）	1.0 (5.7)
N/mm (lb/in)	曲げ強度	214 (31.0) / 165 (24.0)
MPa (kpsi)	引張強度	214 (31.0) / 165 (24.0)





MPa (kpsi)

比較表 – MT77 vs. 代替高周波材料	パラメータ	Astra® MT77	標準FR-4（高Tg）
代表的なPTFEベースラミネート	Dk @ 10GHz	3	約4.2–4.5
約2.9–3.2	Df @ 10GHz	0.0017	約0.015–0.020
約0.0015–0.0025	Tg	200°C	約170–180°C
約180–240°C（変動あり）	Td	360°C	約340°C
約400°C+	吸湿率	0.10%	約0.3–0.5%
<0.1%	はい	はい	はい
限定的（特別な取り扱いが必要）	コストレベル	中～高	低
高	最適な用途	mmWave、5G、レーダー	一般的なデジタル、低速RF



ハイエンドマイクロ波、航空宇宙





結論：MT77は、FR-4の製造性とほぼPTFEの電気的性能を提供します – 商用mmWave製品にとってバランスの取れた選択肢です。



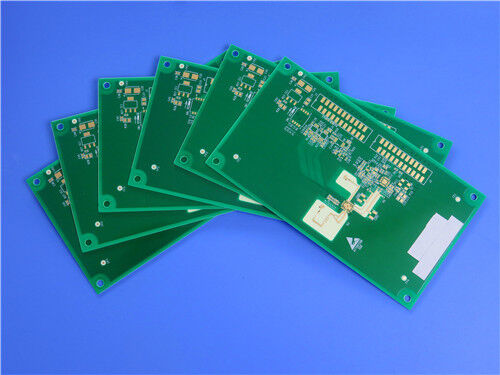

応用分野



車載レーダー – 77GHzアダプティブクルーズコントロール、ブラインドスポット検出、衝突警告



5Gインフラ – mmWave基地局、スモールセル、ビームフォーミングアンテナ



衛星通信 – Ku/Kaバンド端末、フェーズドアレイアンテナ



航空宇宙・防衛 – レーダーシステム、電子戦、高信頼性RFモジュール



高速デジタル – 400G/800G光トランシーバー、テスト＆測定機器





当社のカスタムPCB – ブラインドビア、レジン充填、電気めっき充填を備えた – は、信号整合性と熱管理が重要な高密度RFフロントエンドモジュールおよびフェーズドアレイアンテナパネルに特に適しています。

Q1: Astra® MT77は標準FR-4プロセスと互換性がありますか？





A: はい。PTFEベースの材料とは異なり、MT77は従来のFR-4機器とパラメータを使用して処理できるため、製造コストとリードタイムが大幅に削減されます。
Q2: どのような銅箔タイプがサポートされていますか？





A: データシートでは、高周波での低挿入損失に最適化されたVLP/HVLP（低プロファイル/超低プロファイル）フォイルを参照しています。
Q3: この材料でインピーダンス制御設計をサポートできますか？





A: もちろんです。安定したDk値3.00により、正確なインピーダンスモデリングが可能です。お客様の特定のインピーダンス要件を満たすために、トレース幅とスタックアップを調整できます。
Q4: MT77で構築できる最大層数はいくつですか？





A: スタックアップとビア構造に応じて、MT77で最大12+層をサポートします。
Q5: イマージョンシルバーが唯一の仕上げですか？





A: いいえ。ENIG、ENEPIG、イマージョンティン、OSPも提供しています。イマージョンシルバーは、低接触抵抗とニッケルバリア層がないため、RFアプリケーションに推奨されます。
Q6: このようなカスタムPCBのリードタイムはどのくらいですか？





A: HDI機能を備えたMT77ベースの多層ボードの標準的なリードタイムは、プロトタイプで8〜10営業日ですが、ご要望に応じて短縮することも可能です。
Q7: 設計サポートやスタックアップの推奨を提供していますか？





A: はい。当社のエンジニアリングチームは、スタックアップ設計、インピーダンス計算、およびDFM（製造容易性設計）レビューを支援できます。
