ディクラッド 527高頻度PCB

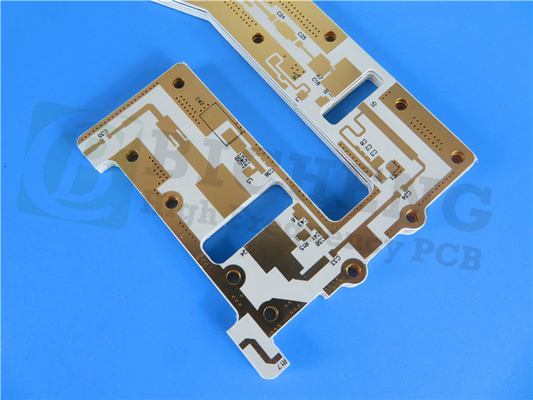

(印刷回路板はカスタム製の製品で,表示された写真とパラメータは参照のためにのみ)
基板の紹介
Rogers DiClad 527ラミナートは,印刷回路板の基板として使用するために,織物繊維で強化された複合材料です.これらのラミナットは,PTFE含有量と比較して,ガラス繊維強化の比率が高いこの注意深くバランスされた比率は,より広いダイレクトリ常数 (Dk) の範囲と,よりよい次元安定性および登録をもたらします.
DiClad 527 の標準パネルサイズ:
18インチ×12インチ (457×305mm)
18インチ×24インチ (457×610mm)
ディクラド527の標準厚さ:
0.020" (0.508mm) +/- 0.0020"の許容量で
0.030" (0.762mm) +/- 0.0020"の許容度で
0.060" (1.524mm) +/- 0.0020"の許容量で
ディクラッド527用の標準カバー:
電子堆積された銅製フィルム
1/2オンス (18μm)
1オンス (35μm)
追加の厚さ,パネルサイズ,コーティングなどの他の利用可能な PCB コンフィギュレーションに関する情報については,当社の顧客サービスまたは販売エンジニアリングチームに連絡してください.
主要な特徴:
1Dk範囲: 2.40から260
キー利点:
1. 幅広い周波数範囲で安定したDk
PCBの生産能力 (ディクラッド 527)
| PCB容量 (DiClad 527) | |
| PCB 材料: | 繊維ガラス/PTFE複合材料の織物 |
| 名称: | ディクラッド 527 |
| ダイレクトリ常数: | 2.40-2.60 10GHz/23 ̊C |
| 消耗因子 | 0.0017 10GHz/23 ̊C |
| 層数: | 単面,二面,多層PCB,ハイブリッドPCB |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| 介電体厚さ | 20ミリ (0.508mm), 30ミリ (0.762mm), 60ミリ (1.524mm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 浸透金,HASL,浸透銀,浸透鉛,ENEPIG,OSP,赤銅,純金など |
典型的な用途:
1レーダーフィードネットワーク
DiClad 527 データシート
| 典型的な価値 | ||||||
| 属性 | ディクラッド 527 | 単位 | 試験条件 | 試験方法 | ||
| 電気特性 | ||||||
| ダイレクトリ常数 | 2.40-260 | - | 23 ̊C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 | |
| ダイレクトリ常数 | 2.40-260 | - | 23 ̊C @ 50% RH | 1 MHz | IPC TM-650 2 について5.5.3 | |
| 消耗因子 | 0.0017 | 23 ̊C @ 50% RH | 10 GHz | IPC TM-650 2 について5.5.5 | ||
| 消耗因子 | 0.0010 | 23 ̊C @ 50% RH | 1 MHz | IPC TM-650 2 について5.5.3 | ||
| ダイレクトリックの熱係数 常時 |
-153 | ppm/ ̊C | -10〜140 ̊C | 10 GHz | IPC TM-650 2 について5.5.5 | |
| 容積抵抗性 | 1.2 × 109 | MΩ-cm | C96/35/90 | - | IPC TM-650 2 について5.17.1 | |
| 表面抵抗性 | 4.5×107 | MΩ | C96/35/90 | - | IPC TM-650 2 について5.17.1 | |
| ダイレクトリック分解 | >45 | kV | D48/50 | - | ASTM D-149 | |
| 弧抵抗 | >180 | - | - | ASTM D-495 | ||
| 熱特性 | ||||||
| 熱膨張係数 - x | 14 | ppm/ ̊C | - | 50 ̊C から 150 ̊C | IPC TM-650 2 について4.41 | |
| 熱膨張係数 - y | 21 | ppm/ ̊C | - | 50 ̊C から 150 ̊C | IPC TM-650 2 について4.41 | |
| 熱膨張係数 - z | 173 | ppm/ ̊C | - | 50 ̊C から 150 ̊C | IPC TM-650 2 について4.24 | |
| 熱伝導性 | 0.26 | W/(m.K) | ASTM E1461 | |||
| メカニカルプロパティ | ||||||
| 銅皮の強度 | 14 | パウンド/インチ | 10s @288 ̊C | 35 μmのフィルム | IPC TM-650 2 について4.8 | |
| ヤングのモジュール | 517706 | kpsi | 23 ̊C @ 50% RH | - | ASTM D-638 | |
| 張力強度 (MD,CMD) | 19.015歳0 | kpsi | 23 ̊C @ 50% RH | - | ASTM D-882 | |
| 圧縮モジュール | 359 | kpsi | 23 ̊C @ 50% RH | - | ASTM D-695 | |
| フレックスモジュール | 537 | kpsi | 23 ̊C @ 50% RH | ASTM D-3039 | ||
| 物理 的 な 特質 | ||||||
| 炎症性 | V-0 | C48/23/50 及び C168/70 |
UL 94 | |||
| 水分吸収 | 0.03 | % | E1/105+D24/23 | IPC TM-650 2 について6.2.2 | ||
| 密度 | 231 | g/cm3 | C24/23/50 | メソッドA | ASTM D792 | |
| NASA 排出ガス |
総質量喪失 | 0.02 | % | 125°C, ≤ 10〜6トール | NASA SP-R-0022A | |
| 集まった揮発性生物 | 0.00 | % | ||||
| 水蒸気 の 回収 | 0.01 | % | ||||
|
|
