| MOQ: | 1 |
| 価格: | USD 2.99-9.99 PER PIECE |
| 標準パッケージ: | 真空 |
| 配達期間: | 10仕事日 |
| 決済方法: | T/T、ウェスタン・ユニオン |
| 供給能力: | 1ヶ月あたりの45000部分 |
F4BTME について高周波PCB
紹介
このシリーズのラミナットは,科学的に製成されたガラス繊維布,ナノセラミック詰め物,およびポリテトラフッロエチレン樹脂で,厳格なプレスプロセスによって作られています.このシリーズは,F4BM介電層に基づいています.耐電性高さや低損失のナノレベルセラミクスを加えることで より高い耐電性定数,より高い耐熱性,より低い熱膨張係数高い保温耐性低負荷特性を維持しながら,より良い熱伝導性を保持する.
F4BTMとF4BTMEは同じ介電層を共有しているが,異なる銅ホイールを使用している.F4BTMはED銅ホイールと組み合わせられ,PIM要件のないアプリケーションに適している.F4BTMEは,逆処理された (RTF) 銅ホイールと組み合わせられる.優れたPIM性能,より正確なライン制御,より低い導体損失を提供します.
特徴 と 利点
- DKは2.98から3.5まで
- セラミックの追加により 性能が向上します
- F4BTMEは優れたPIM性能を示しています
- 厚さやサイズが異なるため,コスト削減が可能です
- 商業化,大規模生産,高コスト効率
- 放射線耐性と低排出ガス特性
モデルとデータシート
| 製品の技術パラメータ | 製品モデルとデータシート | ||||||
| 製品の特徴 | 試験条件 | ユニット | F4BTME298 | F4BTME300 | F4BTME320 | F4BTME350 | |
| ダイレクトリ常数 (典型) | 10GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
| 変電圧の常容量 | / | / | ±006 | ±006 | ±006 | ±007 | |
| 損失タンゲント (典型) | 10GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
| 20GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
| 変電式恒温系数 | -55°C~150°C | PPM/°C | -78歳 | -75歳 | -75歳 | -60歳 | |
| 皮の強さ | 1 OZ F4BTM | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | |
| 1 OZ F4BTME | N/mm | >1.4 | >1.4 | >1.4 | >1.4 | ||
| 容積抵抗性 | 標準条件 | MΩ.cm | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | |
| 表面抵抗性 | 標準条件 | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
| 電気強度 (Z方向) | 5KW,500V/s | KV/mm | >26 | >30 | >32 | >32 | |
| 断定電圧 (XY方向) | 5KW,500V/s | KV | >34 | >35 | >40 | >40 | |
| 熱膨張係数 | XY方向 | -55°C~288°C | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
| Z方向 | -55°C~288°C | ppm/oC | 78 | 72 | 58 | 51 | |
| 熱ストレス | 260°C 10秒,3回 | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | ||
| 水吸収 | 20±2°C 24時間 | % | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | |
| 密度 | 室温 | g/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
| 長期使用温度 | 高低温室 | °C | -55+260 | -55+260 | -55+260 | -55+260 | |
| 熱伝導性 | Z方向 | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
| PIM | F4BTME にのみ適用される | dBc | ≤-160 | ≤-160 | ≤-160 | ≤-160 | |
| 炎症性 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
| 材料の組成 | / | / | PTFE,ガラスの繊維布,ナノセラミック F4BTMはED銅製フィルムと組み合わせ,F4BTMEはリバーストリートメント (RTF) の銅製フィルムと組み合わせた. |
||||
私たちのPCB能力 (F4BTME)
| PCB容量 (F4BTME) | |||
| PCB 材料: | PTFE/ガラス繊維布/ナノセラミックフィラー | ||
| 指定 (F4BTME) | F4BTM | DK (10GHz) | DF (10 GHz) |
| F4BTME298 | 2.98±006 | 0.0018 | |
| F4BTME300 | 3.0±006 | 0.0018 | |
| F4BTME320 | 3.2±006 | 0.0020 | |
| F4BTME350 | 3.5±007 | 0.0025 | |
| 層数: | 単面 PCB,双面 PCB,多層 PCB,ハイブリッド PCB | ||
| 銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) | ||
| 介電体厚さ (または総厚さ) | 0.25mm,0.508mm,0.762mm,0.8mm,1.0mm,1.016mm,1.27mm,1.524mm,2.0mm,3.0mm,4.0mm,5.0mm,6.0mm,8.0mm,10.0mm,12.0mm | ||
| PCB サイズ: | ≤400mm × 500mm | ||
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など | ||
| 表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金,ENEPIGなど | ||
F4BTME PCBと応用

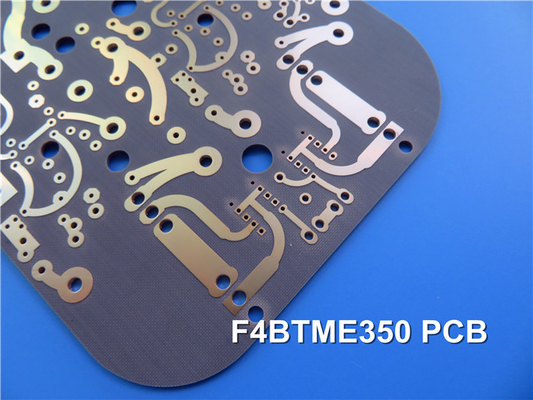

画面には,基板厚さ1.524mmの DK 3.5 F4BTME PCBが表示されています. 浸水金表面仕上げと3オンス銅の軌跡があります.
F4BTMEシリーズのPCBは,アンテナ,モバイルインターネット,センサーネットワーク,レーダー,ミリ波レーダー,航空宇宙,衛星ナビゲーション,北斗,ミサイル搭載など,幅広いアプリケーションで使用されています.,パワーアンプとラジオ周波数
插入PCB图片
決算(F4BTMEシリーズのアルミニウム/銅ベースの基板)
F4BTMEシリーズのラミナットは,アルミベースの材料や銅ベースの材料を提供することができる.介電層の反対側がアルミニウム基または銅基の材料で覆われていますこの配置は,シールドまたは熱散を目的としています.
例えば,F4BTME350-CUは,銅基基板を持つF4BTME350シリーズを表す.
|
|
