MOQ: | 1 |
価格: | USD20~30 |
標準パッケージ: | 真空 |
配達期間: | 4-5仕事日 |
決済方法: | T/T、Paypal |
供給能力: | 1ヶ月あたりの45000部分 |
F4BTMS 高周波PCB
紹介
F4BTMSシリーズは,F4BTMシリーズのアップグレード版である.その基礎を基に,材料の配合と製造プロセスで重要な技術的進歩が達成された.この素材は,現在大量にセラミクスを組み込み,超薄で超細いガラス繊維の布の強化を使用していますこの改良により,材料の性能が大幅に向上し,より幅広い介電常数が得られました.これは航空宇宙用途に適した高信頼性の材料です.類似した外国産品を代替できる.
超薄と超細いガラス繊維の布の強化を少量に組み込み 特殊なナノセラミックスとポリテトラフッロエチレン樹脂の濃厚で均質な混合物電磁波の伝播時のガラス繊維効果は最小限に抑える材料はX/Y/Z方向でアニゾトロピーが減少し,より高い周波数使用,電力の強度増加を可能にします.熱伝導性が向上したこの材料は,熱膨張の低係数と安定した介電温度特性も備えています.
F4BTMSシリーズは,RTF低粗度銅ホイールで標準搭載されており,導体損失を軽減するだけでなく,優れた殻強度を提供します.銅やアルミニウムベースのオプションと組み合わせることができます.
F4BTMS294は,埋められた50Ω抵抗の銅ホイールと組み合わせて抵抗フィルム基板を作成することができる.
標準的なPTFE板製造技術を用いて回路板を加工することができ,材料の優れた機械的および物理的特性を利用する.複数の層に適していますさらに,密集した穴と細い線路での処理能力も優れている.
製品の特徴
- 最低の電解常容量と優れたバッチ対バッチ一貫性
- 低電圧損失だ
- 安定した介電常数と40GHzまでの周波数での低損失,相敏感アプリケーションの要求を満たす.
- 絶好の温度系数,変電圧定数,変電圧損失,周波数と相安定性を -55°Cから150°Cの間を維持する.
- 放射線に優れた耐性があり,放射線にさらされた後でも安定した介電性および物理的性質を維持する.
- 低排出性能で,航空宇宙用途の真空排出ガス要求を満たす.
- X/Y/Z方向で最小限の熱膨張係数,次元安定性と信頼性の高い穴銅接続を保証します.
- 熱伝導性が向上し,高電力用途に適しています.
- 素晴らしい次元安定性
- 水吸収が低い
モデルとデータシート
製品の技術パラメータ | 製品モデルとデータシート | ||||||||||||
製品の特徴 | 試験条件 | ユニット | F4BTMS220 | F4BTMS233 | F4BTMS255 | F4BTMS265 | F4BTMS294 | F4BTMS300 | F4BTMS350 | F4BTMS430 | F4BTMS450 | F4BTMS615 | F4BTMS1000 |
ダイレクトリ常数 (典型) | 10GHz | / | 2.2 | 2.33 | 2.55 | 2.65 | 2.94 | 3.00 | 3.50 | 4.30 | 4.50 | 6.15 | 10.20 |
変電圧の常容量 | / | / | ±002 | ±003 | ±004 | ±004 | ±004 | ±004 | ±005 | ±009 | ±009 | ±012 | ±02 |
介電常数 (設計) | 10GHz | / | 2.2 | 2.33 | 2.55 | 2.65 | 2.94 | 3.0 | 3.50 | 4.3 | 4.5 | 6.15 | 10.2 |
損失タンゲント (典型) | 10GHz | / | 0.0009 | 0.0010 | 0.0012 | 0.0012 | 0.0012 | 0.0013 | 0.0016 | 0.0015 | 0.0015 | 0.0020 | 0.0020 |
20GHz | / | 0.0010 | 0.0011 | 0.0013 | 0.0014 | 0.0014 | 0.0015 | 0.0019 | 0.0019 | 0.0019 | 0.0023 | 0.0023 | |
40GHz | / | 0.0013 | 0.0015 | 0.0016 | 0.0018 | 0.0018 | 0.0019 | 0.0024 | 0.0024 | 0.0024 | / | / | |
変電式恒温系数 | -55°C~150°C | PPM/°C | -130 | -122 | -92歳 | -88歳 | -20歳 | -20歳 | -39歳 | -60歳 | -58歳 | -96歳 | -320 |
皮の強さ | 1 OZ RTF 銅 | N/mm | >2.4 | >2.4 | >1.8 | >1.8 | >1.2 | >1.2 | >1.2 | >1.2 | >1.2 | >1.2 | >1.2 |
容積抵抗性 | 標準条件 | MΩ.cm | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 |
表面抵抗性 | 標準条件 | MΩ | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 |
電気強度 (Z方向) | 5KW,500V/s | KV/mm | >26 | >30 | >32 | >34 | >40 | >40 | >42 | >44 | >45 | >48 | >23 |
断定電圧 (XY方向) | 5KW,500V/s | KV | >35 | >38 | >40 | >42 | >48 | >52 | >55 | >52 | >54 | >55 | >42 |
熱膨張係数 (X,Y方向) | -55°C~288°C | ppm/oC | 4050 | 3540 | 1520 | 1520 | 1012 | 1011 | 1012 | 1312 | 1212 | 1012 | 1618歳 |
熱膨張係数 (Z方向) | -55°C~288°C | ppm/oC | 290 | 220 | 80 | 72 | 22 | 22 | 20 | 47 | 45 | 40 | 32 |
熱ストレス | 260°C 10秒,3回 | / | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし |
水吸収 | 20±2°C 24時間 | % | 0.02 | 0.02 | 0.025 | 0.025 | 0.02 | 0.025 | 0.03 | 0.08 | 0.08 | 0.1 | 0.03 |
密度 | 室温 | g/cm3 | 2.18 | 2.22 | 2.26 | 2.26 | 2.25 | 2.28 | 2.3 | 2.51 | 2.53 | 2.75 | 3.2 |
長期使用温度 | 高低温室 | °C | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 |
熱伝導性 | Z方向 | W/(M.K) | 0.26 | 0.28 | 0.31 | 0.36 | 0.58 | 0.58 | 0.6 | 0.63 | 0.64 | 0.67 | 0.81 |
炎症性 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 |
材料の組成 | / | / | PTFE,超薄で超細 (クォーツ) ファイバーグラス | PTFE 超薄・超細質のガラス繊維 陶器 |
私たちのPCB能力 (F4BTMS)
PCB容量 (F4BTMS) | |||
PCB 材料: | PTFE,超薄で超細い ガラス繊維 陶器 | ||
指定 (F4BTMS) | F4BTMS | DK (10GHz) | DF (10 GHz) |
F4BTMS220 | 2.2±002 | 0.0009 | |
F4BTMS233 | 2.33±003 | 0.0010 | |
F4BTMS255 | 2.55±004 | 0.0012 | |
F4BTMS265 | 2.65±004 | 0.0012 | |
F4BTMS294 | 2.94±004 | 0.0012 | |
F4BTMS300 | 3.0±004 | 0.0013 | |
F4BTMS350 | 3.5±005 | 0.0016 | |
F4BTMS430 | 4.3±009 | 0.0015 | |
F4BTMS450 | 4.5±009 | 0.0015 | |
F4BTMS615 | 6.15±012 | 0.0020 | |
F4BTMS1000 | 10.2±02 | 0.0020 | |
層数: | 単面 PCB,双面 PCB,多層 PCB,ハイブリッド PCB | ||
銅の重量: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) | ||
介電体厚さ | 0.09mm (3.5mil), 0.127mm (5mil), 0.254mm ((10mil),0.508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6ミリ (約160ミリ), 5.08mm ((200mil), 6.35mm ((250mil) | ||
PCB サイズ: | ≤400mm × 500mm | ||
溶接マスク: | 緑色,黒色,青色,黄色,赤色など | ||
表面塗装: | 裸の銅,HASL,ENIG,浸透銀,浸透鉛,OSP,純金,ENEPIGなど |
F4BTMS PCBと典型的な用途:

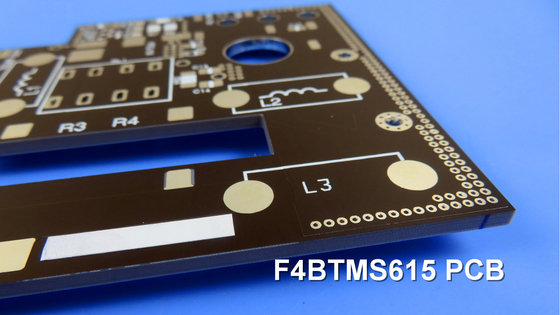

画面には,パッドにHASLコーティングを付いた3.2mmの基板を使用したF4BTMS高周波PCBが表示されている.F4BTMSPCBは,以下を含むさまざまな分野で広く使用されています.
決定 (F4BTMSシリーズ アルミ/銅ベースの板)
このシリーズのラミナットは,アルミニウムベースの材料や銅ベースの材料を供給することができる.反対側がアルミまたは銅基層で覆われていますこの配置は,シールドや熱散として機能します.
モデル番号は F4BTMS***-AL または F4BTMS***-CU です.例えば,
F4BTMS220-ALは,アルミニウムベースの基板を持つF4BTMS220を表します.
F4BTMS294-CUは,銅基基質のF4BTMS294を表す.
