| MOQ: | 1 |
| 価格: | USD 9.99-99.99 Per Piece |
| 標準パッケージ: | 真空 |
| 配達期間: | 10仕事日 |
| 決済方法: | T/T |
| 供給能力: | 1ヶ月あたりの50000部分 |

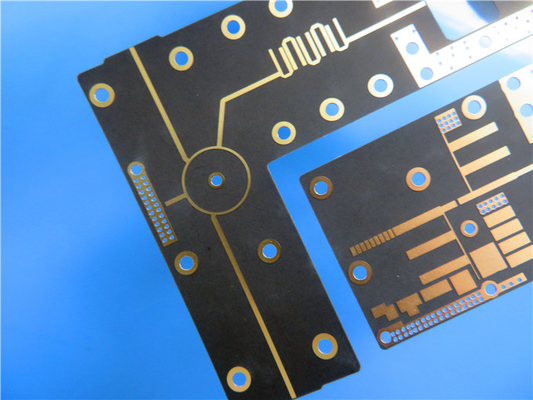

ロジャースIsoCladで造られる高周波PCB 917のnon-woven fiberglass/PTFE材料
（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
短い導入
ロジャースIsoCladは最も低い2.17か2.20の比誘電率そして0.0013の誘電正接を達成するfiberglass/PTFEの低い比率を使用して917の積層物non-woven fiberglass/PTFEの合成物である。IsoClad 917の長い任意繊維そして専有プロセス同じようなクラスの競争相手より大きい寸法安定性そして比誘電率の均等性を提供するため。それは編まれたガラス繊維より堅いnon-wovenガラス繊維の補強、より少なくである従って最終的なPCBが等角のアンテナまたはラップアラウンドのアンテナを含む形で、曲がるかもしれない適用で使用した。
特徴
1. 2.17か2.20の低い比誘電率（Dk）
2. 10GHzの.0013の低い誘電正接
3. 極端に低い損失
4. 低湿の吸収
5. X、YおよびZの方向で非常に等方性
典型的な適用:
1. 等角のアンテナ
2. Striplineおよびマイクロストリップ回路
3. ガイダンス制度
4. レーダー システム
私達のPCBの機能（IsoClad 917）
| PCB材料: | Non-wovenガラス繊維/PTFEの合成物 |
| 指定: | IsoClad 917 |
| 比誘電率: | 2.17か2.20 （10のGHz） |
| 誘電正接 | 0.0013 （10のGHz） |
| 層の計算: | 単一の味方された、二重味方された、多層PCB、雑種PCB |
| 銅の重量: | 1oz （35µm）、2oz （70µm） |
| 誘電性の厚さ | 20mil （0.508mm）、31mil （0.787mm）、62mil （1.575mm） |
| PCBのサイズ: | ≤400mm X 500mm |
| はんだのマスク: | 緑、黒く、青、黄色、赤い等。 |
| 表面の終わり: | 裸の銅、HASL、ENIG、液浸の銀、液浸の錫、OSP、純粋な金によってめっきされる等… |
私達の利点
、シンセンBichengの電子工学の技術Co. 2003年に創設されて、株式会社は19年間細胞基地局のアンテナ、衛星、高周波受動の部品、マイクロストリップ ラインおよびバンド ライン回路、ミリメートル波装置、レーダー システム、デジタル無線周波数のアンテナおよび他の分野世界的に断絶するシンセン中国の確立された高周波PCBの製造者そして輸出業者である。私達の高周波PCBsは3つの高周波物質的なブランドで主に造られる:Rogers Corporation、Taconicおよびせしめる。2.2からの10.2等への比誘電率の範囲。
私達にまたFR-4サーキット ボードの分割、適用範囲が広い回路があり、金属の中心PCBsはプロトタイプ、大量生産への小さい操業として特色になった。私達はまたHDI、速い回転、インピーダンス制御、重い銅およびバックプレーン板等として積極的にそのような付加価値の高いPCBのプロジェクトを研究し、造る。これは低価格から上限まで及ぶ統合された製品種目の私達のPCBプロダクト、また形成に有効な延長および否定回路を発生させる。
付録:IsoClad 917の典型的な価値
| 特性 | IsoClad 917 | 条件 | テスト方法 |
| 比誘電率@ 10のGHz | 2.17、2.20 | C23/50 | IPC TM-650 2.5.5.5 |
| 誘電正接@ 10のGHz | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
| 熱係数のえー（ppm/°C） | -157 | -10°Cへの+140°C | IPC TM-650 2.5.5.5 合わせられる |
| 皮強さ（lbs.perのインチ） | 10 | 上昇温暖気流の後 | IPC TM-650 2.4.8 |
| 容積抵抗（MΩ cm） | 1.5 x 10^10 | C96/35/90 | IPC TM-650 2.5.17.1 |
| 表面の抵抗（MΩ） | 1.0 x 10^9 | C96/35/90 | IPC TM-650 2.5.17.1 |
| アーク抵抗（秒） | >180 | D48/50 | ASTM D-495 |
| 抗張係数（kpsi） | 133、120 | 、23°C | ASTM D-638 |
| 引張強さ（kpsi） | 4.3、3.8 | 、23°C | ASTM D-882 |
| 圧縮係数（kpsi） | 182 | 、23°C | ASTM D-695 |
| Flexural係数（kpsi） | 213 | 、23°C | ASTM D-790 |
| 絶縁破壊（kv） | >45 | D48/50 | ASTM D-149 |
| 密度（g/cm3） | 2.23 | 、23°C | ASTM D-792方法A |
| 吸水（%） | 0.04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| 上昇温暖気流の係数 | 0°Cへの100°C | IPC TM-650 2.4.24 | |
| 拡張（ppm/°C） | メトラー3000 | ||
| Ｘ軸 | 46 | 加工熱 | |
| Ｙ軸 | 47 | 検光子 | |
| Z軸 | 236 | ||
| 熱伝導性（W/mK） | 0.263 | 100°C | ASTM E-1225 |
| ガス放出 | 125°C、≤10-6トル | ||
| 総量の損失（%） | 0.02 | 最高1.00% | |
| 集められた揮発性 | 0.00 | 最高0.10% | |
| Condensable材料（%） | |||
| 水蒸気の回復（%） | 0.02 | ||
| 目に見える凝縮物（±） | いいえ | ||
| 燃焼性 | 大会の条件の UL94-V0 |
C48/23/50、E24/125 | UL 94の垂直はIPC TM-650 2.3.10を燃やす |
|
|
