| MOQ: | 1 |
| 価格: | USD 9.99-99.99 |
| 標準パッケージ: | 真空 |
| 配達期間: | 10仕事日 |
| 決済方法: | T/T、Paypal |
| 供給能力: | 1ヶ月あたりの50000部分 |

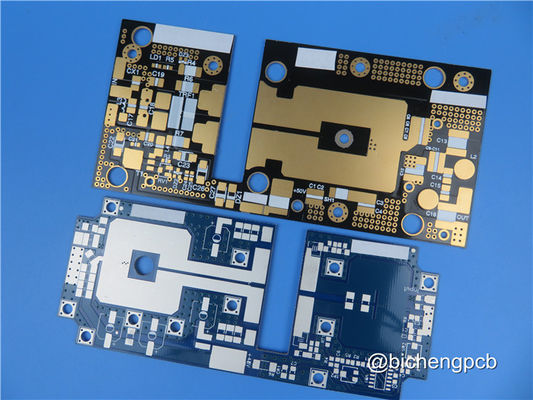

TRF-45 RF PCB 1.0mmの倍は高い熱伝導性低損失PCB味方した
（プリント基板は顧客用プロダクト、映像であり示されている変数は参照のためちょうどである）
短い導入
このタイプの二重味方された高周波PCBは上および下の側面の1oz銅が付いている40mil TRF-45の低損失の陶磁器に満ちた材料で造られる。それは比誘電率（DK）のelectroless nikelおよび液浸の金（ENIG）のサーキット ボード4.5である。最下の層は乾燥するために十分に露出される。
PCBの指定
| PCBのサイズ | 100 x 65mm=1up |
| 板タイプ | 倍はPCB味方した |
| 層の数 | 2つの層 |
| 表面の台紙の部品 | 肯定 |
| 穴の部品を通して | いいえ |
| 層の旋回待避 | 銅-------17um （0.5 oz） +plateの最上層 |
| TRF-45 1.02mm | |
| 銅-------17um （0.5 oz） +版BOTの層 | |
| 技術 | |
| 最低の跡およびスペース: | 5.0ミル/6.0ミル |
| 最低/最高の穴: | 0.4 mm/3.5 mm |
| 異なった穴の数: | 1 |
| ドリル孔の数: | 3 |
| 製粉されたスロットの数: | 1 |
| 内部排気切替器の数: | 1 |
| インピーダンス制御: | いいえ |
| 金指の数: | 0 |
| 板材料 | |
| ガラス エポキシ: | TRF-45 |
| 最終的なホイルの外面: | 1.0 oz |
| 内部最終的なホイル: | N/A |
| PCBの最終的な高さ: | 1.1 mm ±0.1 |
| めっきおよびコーティング | |
| 表面の終わり | 液浸の金、65% |
| に適用するためにマスクをはんだ付けしなさい: | 最上層 |
| はんだのマスク色: | 黒い |
| はんだのマスクのタイプ: | Kuangshun |
| CONTOUR/CUTTING | 旅程 |
| 印 | |
| 構成の伝説の側面 | 最上層 |
| 構成の伝説の色 | 白い |
| 製造業者の名前かロゴ: | N/A |
| を経て | 穴（PTH）を通ってめっきされる、最低のサイズ0.4mm。 |
| FLAMIBILITYの評価 | 94V-0 |
| 次元の許容 | |
| 輪郭次元: | 0.0059" |
| 板めっき: | 0.0029" |
| ドリルの許容: | 0.002" |
| テスト | 100%の電気テスト前の郵送物 |
| 供給されるべきタイプのアートワーク | 電子メールファイル、Gerber RS-274-X、PCBDOC等 |
| サービス エリア | 世界的に、全体的に。 |
他のPCB利用できる材料
FR-4 Tg>135、高いTg>170 FR-4 （S1000-2M、TU-872 SLK、TU-768、IT-180A等）
ロジャースRO4350B、RO4003C、RO4730G3、RO4360G2、RO4533、RO4534、RO4535、RO3003、RO3035、RO3006、RO3010、RO3210、RO3203、等。
ロジャースRT/duroid 5880、RT/duroid 5870、RT/duroid 6002、RT/duroid 6010、RT/duroid 6035HTC等。
ロジャースTMM4、TMM10、TMM13i、Κ 438等。
PTFE F4B （DK2.2、DK2.65、DK2.85、DK2.94、DK3.0、DK3.2、DK3.38、DK3.5、DK4.0、DK4.4、DK6.15、DK10.2）
Taconic TLX-0、TLX-9、TLX-8、TLX-7、TLX-6、TLY-5、TLY-3、RF-10、RF-35TC、TLF-35、RF-60A、RF-60TC、RF-35A2等。
AD450、AD600、AD1000、TC350等。
Nelco N4000、N9350、N9240
金属の中心PCBの1W/MK-3W/MK材料
適用範囲が広いPCB
機能
毎月2500-3000のタイプ。
サービス エリア
北アメリカ、オセアニア、東南アジア、東ヨーロッパ、アフリカ、ラテンアメリカ、西部及び南欧、北欧、中央及び南アジア、中東。
適用:
衛星ラジオ
RFの同一証明
二重層PTH PCBの製造工程
液浸の金およびHASL PCBは続くステップとして進んでいる:（1）。材料のせん断--> （2）。訓練--> （3）。PTH--> （4）。乾燥したフィルム（回路）--> （5）。パターンめっき--> （6）。エッチング--> （7）。はんだのマスク--> （8）。シルクスクリーン--> （9）。表面の終わり--> （10）。プロフィールの輪郭--> （11）。V溝--> （12）。電気テスト--> （13）。包装-->（14）。配達
私達はプロトタイプ、小さいバッチおよび大量生産を与えてもいい。どの照会でも、私達に連絡して自由に感じる。
|
|
