カスタムPCBケーススタディ:小型アンテナと航空宇宙アプリケーションのための高DkTP440

こんにちは 私はサリーです 今日 お見せするのは 魅力的なカスタムPCBで ワングリングTP440を使っています

このカスタムPCBはワングリング TP440陶器で満たされたPPO (ポリフェニレン酸化物) 熱塑料変電線は4です4伝統的なPTFE材料とは異なり TP440はガラスの繊維強化材を 含まないため 卓越した次元安定性と正確なDk制御を 提供していますフュージング放射線耐性と低排気量を必要とする他の航空宇宙用途.

主要 な 教訓

• 材料: ワングリング TP440 セラミックで満たされた PPO 熱プラスチック (Dk 4.4)
• 主要 利点: ガラスの繊維の強化がない,正確なDk制御,放射線抵抗性

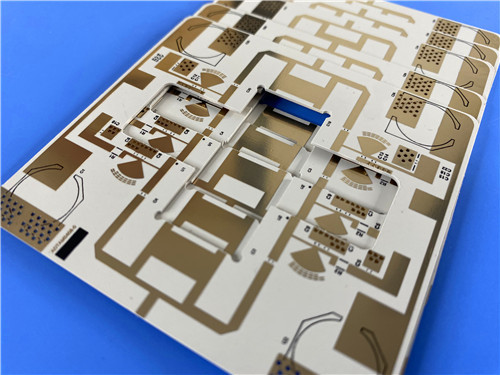

• 板のサイズ: 45.63mm x 97.01mm
• 造形: 両面に溶接面膜がなく,上部に黒いシルクスクリーンのみ
• 独特の特徴: 設計では1つの網のみ
• 品質:IPCクラス2 100%電気テスト

顧客は,ミッション・クリティカルな航空宇宙アプリケーションのための高周波PCBを必要としていた.おそらくGPSアンテナ,フューズ,またはミサイル搭載システムです.要求は要求していました:放射線抵抗,低排気量極度の温度でも安定した電気性能とコンパクトな形状玻璃繊維強化付きの伝統的なPTFE材料は 必要な寸法安定性と放射線耐性を 提供できませんでした.

ガラス繊維の強化がない
従来のPTFEラミネートとは異なり,TP440はガラス繊維の布を使用していません.介電層はセラミックとPPO樹脂のみで構成されています.この方法により,介電常数に微小変化をもたらす"ガラス繊維効果"は排除される.優れた信号一貫性を保証します

精密変電常数 (Dk = 4.4)
TPシリーズは,陶器と樹脂の比率を調整することによって,Dk値を3から25まで正確に調整することができます.この設計では,Dk 4.4は小型化と信号整合性の最適なバランスを提供します.

放射線 に 耐える 能力 と 低 排気 量
この材料は高放射線環境でも 電気性能を維持します敏感な光学や電子機器の汚染を防ぐため,最小限の排出ガス.

優れた温度安定性
この材料は, -100°Cから+150°Cまで信頼性のある性能を保ち,動作範囲内での電気性能変動は最小限である.

機械化可能性
セラミック基板とは異なり (真空コーティングを必要とし,加工が困難である) TP440は標準PCB製造技術で加工できる.ドリリング,フライリング,シーリング,エッチング.

板の仕様

デザイン統計

単一ネットワークの設計は最も顕著な統計です 1 ネットワーク回路は高度に専門化されています単純なパッシブネットワークこれは,このアプリケーションは,非常に専門的なRFコンポーネントである可能性が確認されます.

設計 選択: 航空宇宙 向け に 特別 に 設計 さ れ た

溶接マスクなし (両側)
溶接マスクの欠如は,あらゆる変数を制御しなければならない航空宇宙アプリケーションにとって極めて重要なマスク材料から発生する潜在的な電解損失や脱ガス貢献を排除します.

黒いシルクスクリーン (上部のみ)
黒いシルクスクリーンは,プロの外観を維持しながら,部品の識別に優れたコントラストを提供します.

浸水金色仕上げ
表面は平らで溶接可能で,腐食耐性も良し,ワイヤ結合能力も高い.

1.6mm 完成厚さ
厚い板は,振動と衝撃抵抗が重要な航空宇宙アプリケーションの機械的な強さを提供します.

比較:TP440の積み上げ方

なぜ 重要 な の かTP440は,PTFEの加工可能な状態で,陶器基板の放射線耐性と低排気率を提供します.ガラス繊維のない構造により,例外的なDk均一性を確保します.

理想 的 な 応用

• 宇宙環境で安定した性能を必要とするGPSアンテナ
• 衝撃と放射線抵抗を要するミサイル搭載システム
• コンパクトで信頼性の高いRF回路を必要とするフューズ
• 航空宇宙および防衛用途のための小型アンテナ
• 北斗衛星ナビゲーションシステム

Q:TP440とPTFEの違いは何ですか?
A: TP440はガラス繊維の強化を使用しません. 介電体は完全に陶器とPPO樹脂から構成されています.これは,ガラス繊維の織りによって引き起こされるDk変動をなくし,優れた寸法安定性を提供します.

Q: なぜこのデザインには1つの網だけがあるのか?
A: 1 ネットワーク設計は,アンテナ供給線,単純な送信線,または受動 RF ネットワークなどの単一の導電経路を表します.これは高度に専門化された RF コンポーネントに典型的です.

Q: "放射線耐性"とはどういう意味ですか?
A: 材料は放射線にさらされたとき (宇宙や核環境など) 電気的および機械的特性を維持します.これは航空宇宙アプリケーションにとって重要です.

Q:なぜ陶器基板の代わりに TP440 を使うのか?
A: TP440は,電気的および放射線抵抗性のある類似の特性がありますが,標準的なPCB製造方法を使用して加工し,処理するのがはるかに簡単です.セラミック基板はレーザードリリングや真空コーティングなどの特殊加工が必要です.

Q: 1つの網のデザインで 28のバイアスの意味は何ですか?
A: 高い経路数値は,幅広く接地された構造を表し,単一の信号経路のための明確に定義された地面平面またはシールドを作成します.

Q: この材料は宇宙用途に適していますか?
A: そうです.低排出ガスと放射線抵抗性により TP440 は宇宙と航空宇宙環境にとって優れた選択です.

終わり の 考え方

ワングリング TP440の特性の独特な組み合わせ 繊維のない構造 精密なDk制御 放射線抵抗優れた加工能力により,航空宇宙や防衛分野での要求の高い用途に優れた選択肢となっています.GPSアンテナや ミサイル搭載システムや コンパクトのRFモジュールを 設計しているにせよ この素材は 必要な信頼性と性能を 提供します
