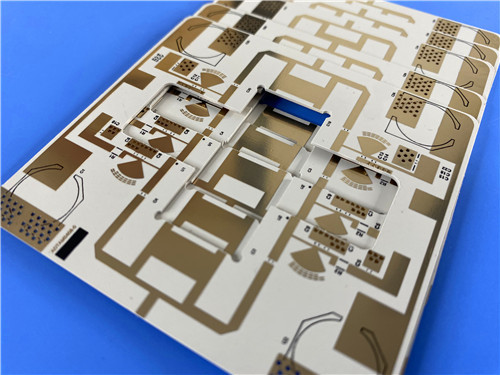

TP440 PCB 59mil基板ダブルサイドラミネート製 航空宇宙グレード熱可塑性樹脂 ミッションクリティカルRF用

独自のカスタムPCBを展示しますワングリング TP440繊維のないセラミックで満たされた 熱塑料で 要求の高い航空宇宙および防衛用途のために 特別に設計されています

このカスタムPCBは 高周波熱塑料のWangling TP440を用いて作られました4繊維ガラスのない構造 放射線抵抗性 低排出量により GPSアンテナ ミサイル搭載システム ファイズなどに最適です信号路線が1つだけ高度なRFコンポーネントを示しています

主要 な 教訓

• 材料: ワングリング TP440 陶器で満たされたPPO熱塑料 (Dk 4.4)
• 主要なメリット: ガラス繊維の強化がない,正確なDk,放射線耐性,低排出量
• 板のサイズ: 45.63mm x 97.01mm 厚さ: 1.6mm
• 造形: 双面,両側には溶接マスクが施されず,上層のみに黒いシルクスクリーンが使用されました
• 設計: 24つのコンポーネント,28のバイアス,1つのネットのみ
• 品質:IPC2級が満たされ,100%の電気テストが行われました.

課題:航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空 航空

高周波PCBは 顧客が要求したもので 航空宇宙のミッション・クリティカルな用途には GPSアンテナや ファイズや ミサイル搭載システムも必要でした放射線抵抗性-100°Cから+150°Cまでの安定した電気性能とコンパクトな形状

伝統的なPTFE材料は,ガラス繊維の強化により,必要な寸法安定性や放射線耐性を提供できませんでした.陶器基板は性能が良かったが,機械加工や加工は困難だった..

私たちの解決策: ワングリング TP440

ワンリングのTPシリーズからユニークな素材であるTP440が選択されました.選択された理由はこうです

ガラス 繊維 の ない 建築
介電層はセラミクだけで構成され,PPO樹脂が使用され,ガラス繊維の布は使用されませんでした.これは"ガラス繊維効果" (織りパターンによる微小Dk変動) を排除しました.特殊な信号一貫性を確保する.

正確に制御されたDk (4.4)
TPシリーズでは,陶器と樹脂の比率を調整することで,Dk値は3から25まで調整できます.Dk 4.4は,小型化と信号整合性の最適なバランスを確保するために選択されました.

放射線 に 耐える 低 排気 量
この素材は,高放射線環境で性能を維持し,排出量は最小限に抑えられます.敏感な光学や電子機器の汚染を防止する.

広範囲の動作温度
-100°Cから+150°Cまでの信頼性の高い性能が達成され,この材料は最も極端な航空宇宙環境に適しています.

優れた加工能力
陶器基板とは異なり (専門加工が必要),TP440は標準PCB技術による加工が可能である.ドリリング,フライリング,シーリング,エッチングがすべて適用された.また,真空塗装された陶器基板よりも銅粘着がより信頼性が高いことが判明しました.

板の仕様

デザイン統計

単一ネットワーク設計は最も明らかにした統計です 単一の伝導経路が作成されました 伝送線,アンテナフィード,または単純な受動ネットワークなどですこれは,アプリケーションが高度に専門的なRFコンポーネントであることを確認恐らくアンテナか 配送ネットワークです

溶接マスクなし (両側)

溶接マスクは,あらゆる変数を制御しなければならない航空宇宙アプリケーションにとって重要な,電解質の損失や排出ガスへの貢献を防ぐために取り除きました.

黒いシルクスクリーン (上部のみ)
黒いシルクスクリーンは,プロの外観を維持しながら,部品の識別のために優れたコントラストを提供するために適用されました.

浸水金色仕上げ
浸し金を選んだのは,高耐腐蝕性とワイヤ結合能力の優れた平坦で溶接可能な表面を提供するためでした.

1.6mm 完成厚さ
厚いボードは,振動と衝撃抵抗が不可欠な航空宇宙アプリケーションに機械的な強さを提供するために指定されました.

比較:TP440の積み上げ方

なぜこれが重要なのか:TP440は,PTFEの優れた加工能力とともに,陶器基板の放射線耐性と低排気性を提供します.これは珍しい組み合わせです.ガラス繊維のない構造により,優れたDk均一性を保証します..

理想 的 な 応用

• 宇宙環境で安定した性能を必要とするGPSアンテナ
• 衝撃と放射線抵抗を要するミサイル搭載システム
• コンパクトで信頼性の高いRF回路を必要とするフューズ
• 航空宇宙および防衛用途のための小型アンテナ
• 北斗衛星ナビゲーションシステム

Q:TP440とPTFEの違いは何ですか?

A: TP440にはガラスの繊維の強化が使用されていません. 介電体は完全に陶器とPPO樹脂で構成されています.優れた次元安定性と放射線抵抗性を有する.

Q: なぜこのデザインには1つの網だけがあるのか?
A:アンテナ供給線や受動 RF ネットワークなどの単一の導電路が設計されました.これはアンテナやフューズなどの高度に専門化された RF コンポーネントに典型的です.

Q: "放射線耐性"とは実際どういう意味ですか?
A: 材料は放射線にさらされたとき (宇宙や核環境など) 電気的および機械的特性を維持します.これは航空宇宙および防衛アプリケーションにとって重要です.

Q:なぜ陶器基板の代わりにTP440を選んだのですか?
A: TP440 は,電力と放射線抵抗性の類似の特性がありますが,標準的なPCB製造方法を使用して機械化するのがはるかに簡単です.セラミック基板はレーザードリリングや真空コーティングなどの特殊加工が必要です.

Q: 1つの網のデザインで 28のバイアスの意味は?
A: 広大な接地構造は,高い経数によって作られ, 明確な地面平面または単一の信号経路のシールドを形成した可能性があります.

Q: この材料は宇宙用途に適していますか?
A: そうです.低排出ガスと放射線抵抗性により TP440 は宇宙と航空宇宙環境にとって優れた選択です.

終わり の 考え方

ワングリング TP440の特性の独特な組み合わせ 繊維のない構造 精密なDk制御 放射線抵抗優れた加工能力により,航空宇宙や防衛分野での要求の高い用途に優れた選択肢となっています.この材料は最も厳しい環境でも 信頼性が求められます
