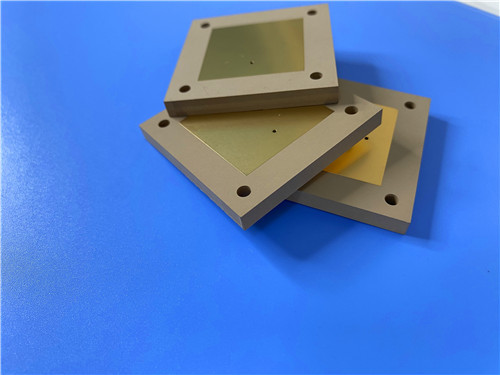

航空宇宙RF用の純金メッキを施した0.8mmラミネート基板上に構築されたTP2500高DK周波数両面PCB

こんにちは 私はサリーです 今日はオーダーメイド PCBその上に建てられたワングリング TP2500フレームグラス繊維のない熱プラスチックニッケルのない純金の仕上げ要求の高い航空宇宙および防衛アプリケーションのために設計されています.

このカスタムPCBは Wangling TP2500を使って製造されましたセラミックで満たされたPPO熱プラスチックTPシリーズ表面仕上げとしてニッケルのない純金塗装が施され,ワイヤ結合および敏感RFアプリケーションに適しています.設計は高度に専門化された単回路部品である. 北斗ナビゲーションのための小型アンテナまたはフィードネットワークである可能性が高い.ミサイル搭載機器や ファイジ

主要 な 教訓

材料: ワングリング TP2500 陶器で満たされたPPO熱塑料

主要 な 利点: ガラスの 繊維 が ない 建築,ニッケル が ない 純 金 の 仕上げ,放射線 に 耐える

板のサイズ: 78mm x 43.05mm 完成品厚さ: 0.9mm

造り: 双面,両側 に 溶接 面膜 が 施さ れ て い ませ ん.シルクスクリーン も 使わ れ ませ ん.

表面塗装:純金塗装 (ニッケルなし) ワイヤ結合と低損失RFに最適

設計:26の部品,36の経路,たった1つの網

品質:IPC2級が満たされ,100%の電気テストが行われました.

挑戦: 繊細 な RF の ため に ニッケル の ない 性能

重要な航空宇宙アプリケーションのために RFボードが必要でしたニッケルが軽く磁気性があり,敏感なRF回路の損失を発生させたり,性能に影響を与えることもできるため,ニッケルのない表面仕上げが重要な要件であると指定されました.ワイヤー結合能力も必要であった.さらに,設計には宇宙や防衛環境のための放射線抵抗と低排出量が必要であった.

純金塗装のワンリング TP2500

TP2500は,純金 (ニッケルなし) の表面仕上げと組み合わせた,Wangling TPシリーズから選択された.この組み合わせが選択された理由は以下です.

ニッケルのない純金仕上げ
表面仕上げからニッケルが除去され,敏感なRF回路における潜在的な磁気干渉または損失貢献は除去された.純粋な金表面は,特殊なRF組件にとって重要な優れたワイヤー結合能力を提供しています..

ガラス 繊維 の ない 建築
介電層はセラミクだけで構成され,PPO樹脂が使用され,ガラス繊維の布は使用されなかった.これは"ガラス繊維効果"をなくし,例外的な信号一貫性を確保した.

正確に制御可能なDk (3〜25)
Dk値は,セラミックと樹脂の比率を調整することによって,TPシリーズで調整することができ,特定のインペダンス要件に設計柔軟性を提供します.

放射線 に 耐える 低 排気 量
この材料は,宇宙および航空宇宙のアプリケーションにとって重要な特性であった.この材料は,最小限の放出ガスで高放射線環境での性能を維持する.

広範囲の動作温度
-100°Cから+150°Cまでの信頼性の高い性能,低温耐性が優れた性能が得られた.

優れた加工能力
セラミック基板とは異なり,TP2500は標準PCB技術による加工が可能である.ドリリング,フライリング,シーリング,エッチングがすべて適用された.

建物: 重要 な 詳細

デザイン統計

シングルネットデザインは最も明らかにした統計です.アンテナ供給線や受動 RF ネットワークなどの単一の伝導経路が作成されました.これは,アプリケーションが高度に専門的なRFコンポーネントであることを確認,おそらく小型化されたアンテナや 供給ネットワークです

設計選択:航空宇宙のRFのために設計された

純金塗装 (ニッケルなし)
ニッケル は,敏感 な RF 回路 の 磁気 干渉 や 損失 を 防止 する ため に 除去 さ れ まし た.純粋 な 金 も 優れた 線 結合 能力 を 提供 し て い ます.

溶接マスクなし (両側)
溶接マスクは,宇宙および航空宇宙アプリケーションにとって重要な,電解質の損失や排出ガスへの貢献を防ぐために取り除きました.

シルクスクリーンなし
シルクスクリーンは板をきれいに保ち RF性能を最適化するために省略されました

0.9mm 完成した厚さ
機械的な強さと軽量な構造のバランスが取られました

比較: TP2500 の 積み上げ方

なぜ 重要 な の か純金塗装のTP2500は,電線結合能力と放射線抵抗をPTFEそしてニッケルによる磁気干渉なし

理想 的 な 応用

1. コンパクトで信頼性の高いRF回路を必要とするベイドゥーナビゲーションシステム
2. 衝撃や放射線抵抗を要するミサイル搭載機器
3. 極度の小型化と信頼性を要求するファイジ
4. 航空宇宙および防衛用途のための小型アンテナ

Q: なぜニッケルのない純金の仕上げが指定されたのですか?
A: ニッケル は 軽い 磁気 性 で,敏感 な RF 回路 に 損失 を 引き起こす こと や 性能 に 影響 する こと が あり ます.純 金 は この 懸念 を 排除 し,優れた ワイヤー 結合 能力 を 提供 し て い ます.

Q:TP2500とPTFEの違いは何ですか?
A: TP2500はガラス繊維の強化を使用しません. 介電体は完全に陶器とPPO樹脂から構成されています.これは,Dk変異を排除し,優れた次元安定性と放射線抵抗を提供します..

Q: なぜこのデザインには1つの網だけがあるのか?
A:アンテナ供給線や受動 RF ネットワークなどの単一の伝導経路が設計されました.これは小型アンテナのような高度に専門化された RF コンポーネントに典型的です.

Q: 36のバイアスが 1つの網のデザインで どういう意味があるのでしょう?
A: 広大な接地構造は,高い経数によって作られ, 明確な地面平面または単一の信号経路のシールドを形成した可能性があります.

Q: 純金塗装は,ワイヤー結合に適していますか?
A: そうです.純金 は,ワイヤー 結合 の ため の 優れた 表面 を 提供 し,専門 的 な RF 組装 や チップ レベル の 相互 接続 の ため に 理想 的 です.

Q: この材料は宇宙用途に適していますか?
答: はい.放射線抵抗性と低排出量により TP2500 は宇宙や航空宇宙の環境にとって優れた選択肢です.

終わり の 考え方

純金塗装のWangling TP2500は 繊維のない構造,ニッケルのない仕上げ,放射線耐性,優れた加工能力の ユニークな組み合わせを提供します電線結合能力と磁気干渉からの自由を必要とする場合この素材は提供します

航空宇宙やアンテナの 計画がある?

サリー
