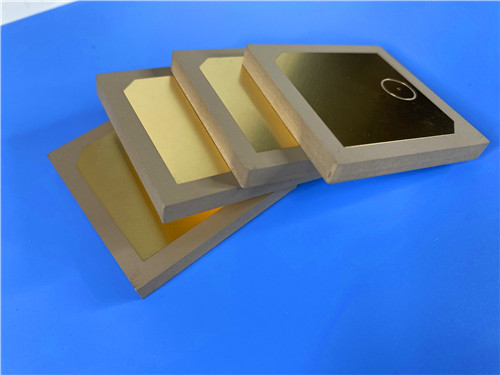

TP2200 誘電率22のセラミック充填PPO熱可塑性樹脂、超小型RFおよびマイクロ波用途向け

今日は、Wangling TP2200 を使用したカスタム PCB をご紹介します。Wangling TP2200は、ガラス繊維を含まない熱可塑性プラスチックで、非常に高い誘電率 22 を誇ります。

このカスタム PCB は、Wangling TP2200 を使用して製造されました。セラミック充填 PPO 熱可塑性プラスチックで、5 GHz における誘電率は 22 です。この超高 Dk

は、極端な回路小型化を可能にし、北斗衛星測位システム、ミサイル搭載機器、信管、小型アンテナに最適です。

1. 特筆すべきは、回路全体が 1 つのネット、つまり単一の信号経路で設計されていることです。
2. 主なポイント
3. 素材: Wangling TP2200 — セラミック充填 PPO 熱可塑性プラスチック (Dk 22)
4. 主な利点: 超高 Dk による極端な小型化、耐放射線性、低アウトガス
5. 基板サイズ: 35.65mm x 87mm | コア厚: 0.8mm
6. 構造: 両面、両面にソルダマスクなし、シルクスクリーンなし

設計: 34個のコンポーネント、16個のビア、ネットは 1 つのみ — 高度に専門化された単一回路設計

品質: IPC クラス 2 準拠、100% 電気試験実施済み

お客様は、スペースが絶対的に限られているミッションクリティカルな航空宇宙用途向けに RF 基板を必要としていました。
設計は、極端な環境（放射線被曝や広い温度変動を含む）で信頼性の高い性能を維持しながら、大幅な回路小型化を達成する必要がありました。

低い Dk を持つ標準的な材料では、必要なサイズ削減を達成できませんでした。
Wangling TP シリーズのユニークな素材である TP2200 が選ばれました。

選ばれた理由は次のとおりです。
超高誘電率 (5 GHz で Dk = 22 ± 0.88)

これが素材の決定的な特徴です。
Dk が 22 であると、伝送線路、アンテナ、受動部品などの回路形状を劇的に小さくすることができ、標準的な材料で達成できるサイズの数分の一にすることができます。

ガラス繊維フリー構造
誘電体層は、セラミックと PPO 樹脂のみで構成されており、ガラス繊維クロスは使用されていません。

これにより、「ガラス繊維効果」が排除され、優れた信号の一貫性が保証されます。
低損失 (5 GHz で Df = 0.002–0.0025)

非常に高い Dk にもかかわらず、TP2200 は低い損失係数を維持し、最小限の信号減衰を保証します。
耐放射線性 & 低アウトガス

これらの特性は、宇宙および航空宇宙用途にとって非常に重要でした。

ソルダマスク

吸湿率 ソルダマスクは、潜在的な誘電損失やアウトガスへの寄与を防ぐために削除されました。これは、宇宙および航空宇宙用途にとって非常に重要です。熱伝導率0.9 W/MK耐放射線性

あり

アウトガス
低

なぜこれが重要か:
TP2200

は、熱可塑性プラスチック材料で利用可能な
最も高い Dk 値

の 1 つを提供し、極端な小型化を可能にします。
耐放射線性および低アウトガスにより、航空宇宙および防衛用途に最適です。

設計上の選択: 小型アンテナ用に特別に設計

低

1. 最大動作温度
2. 150℃
3. 150℃
4. 150–260℃

小型化の可能性

極端

中程度
限定的

理想的な用途
コンパクトで信頼性の高い RF 回路を必要とする北斗衛星測位システム

衝撃および耐放射線性を必要とするミサイル搭載機器
極端な小型化を必要とする信管

航空宇宙および防衛用途向けの小型アンテナ
Q: TP2200 は他の高 Dk 材料とどう違うのですか？

A: TP2200 はガラス繊維補強材を使用していません。誘電体はセラミックと PPO 樹脂のみで構成されています。
これにより、Dk のばらつきがなくなり、優れた寸法安定性が得られ、Dk が 22 であるため極端な小型化が可能になります。

Q: この設計でネットが 1 つしかないのはなぜですか？

A: アンテナ給電線や受動 RF ネットワークなど、単一の導電経路が設計されました。

これは、小型アンテナのような高度に専門化された RF コンポーネントでは一般的です。
