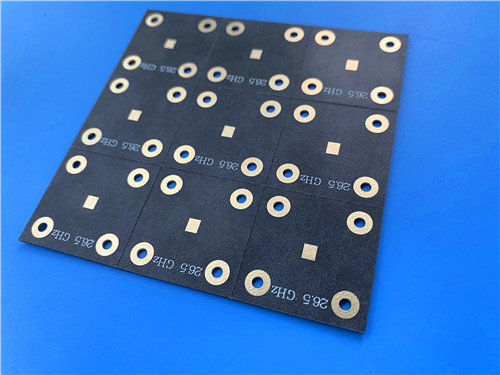

本日ご紹介するのは、高信頼性、過酷な環境での使用を想定した高生産量アンテナ材料である「Taconic TLX-6」で構築されたカスタムPCBです。
このカスタムPCBは、低く安定した誘電率を持つPTFEガラス繊維ラミネートであるTaconic TLX-6を使用して製造されました。優れた機械的特性、耐放射線性、および卓越したPIM性能（-160 dBc未満）により、レーダーシステム、モバイル通信、マイクロ波テスト機器に最適です。102個のコンポーネントと127個のビアを備えた、これまでで最も複雑なボードです。
主なポイント
お客様は、厳しい条件下で卓越した信頼性が求められるアプリケーション向けに、高性能RFボードを必要としていました。この設計は、宇宙打ち上げ時の振動、高温への暴露、宇宙空間での放射線、および海洋の極端な環境に耐える必要がありました。さらに、優れたパッシブインターモジュレーション（PIM）性能が不可欠でした。
Taconic社の高生産量アンテナ材料シリーズのPTFEガラス繊維ラミネートであるTLX-6が選ばれました。選ばれた理由は以下の通りです。優れたPIM性能 PIM値は-160 dBc未満で測定されました。これは、インターモジュレーション歪みを最小限に抑える必要がある高感度通信システムにとって重要な要件です。
耐放射線性および低アウトガス性
これらの特性は宇宙アプリケーションに不可欠です。この材料は、低アウトガス特性によりNASAによって認められており、衛星および宇宙搭載システムに適しています。
優れた機械的・熱的特性
宇宙打ち上げ時の高振動にさらされるハウジングにボルト締めされたPWBに対して、クリープ耐性が提供されました。エンジンモジュールでの高温暴露にも耐えました。
低く安定したDk
広い周波数範囲で厳密に制御された誘電率が維持され、一貫した電気的性能が保証されました。
寸法安定性
飛行中または環境サイクリング中の極端な温度変化にさらされても、優れた寸法安定性が実現されました。
低い
最小限の吸湿性が確保され、湿潤環境での性能ドリフトを防ぎました。
ボード仕様
特徴
仕様
| 寸法 | 105mm x 98mm (±0.15mm) |
| スタックアップ | 35μm Cu / 0.089mm TLX-6 / 35μm Cu |
| 仕上がり厚さ | 0.2mm（超薄型） |
| トレース/スペース | 5/7ミル |
| 最小穴径 | 0.3mm |
| 表面処理 | イマージョンゴールド |
| ソルダマスク | なし（両面） |
| シルクスクリーン | 白（上面のみ） |
| テスト | 100%電気 |
| 標準 | IPCクラス2 |
| 設計統計 | メトリック |
値
| コンポーネント | 102 |
| 総パッド数 | 98（スルーホール61、SMT 37） |
| ビア | 127 |
| ネット | 2 |
| 127個のビアを持つ2ネット設計は、広範な接地およびシールド構造を備えた非常に複雑なRF回路を示しています。高いコンポーネント数（102個）は、洗練されたサブシステム、おそらくアンテナアレイまたは複雑なマイクロ波ネットワークを示唆しています。 | 設計上の選択：過酷な環境向けに特別設計 |
ソルダマスクなし（両面） ソルダマスクは、潜在的な誘電損失やアウトガスへの寄与を防ぐために削除されました。これは宇宙および航空宇宙アプリケーションにとって重要です。白シルクスクリーン（上面のみ） コンポーネントの明確な識別を提供するために、白シルクスクリーンが適用されました。イマージョンゴールド仕上げ イマージョンゴールドは、平坦でハンダ付け可能な表面と優れた耐食性を提供するために選択されました。
0.2mm超薄型構造
超薄型構造により、軽量設計が可能になります。これは、グラム単位で重要な宇宙および航空宇宙アプリケーションにとって重要な利点です。
比較：TLX-6の性能
特性
TLX-6
標準FR-4
PTFE（代表値）
PIM性能
< -160 dBc
劣る
| 良好 | 耐放射線性 | 優れる | 劣る |
| 中程度 | Dk安定性 | 優れる | 94 V0 |
| 良好 | UL規格 | 優れる | 94 V0 |
| 中程度 | UL規格 | 94 V0 | 94 V0 |
| 低い | UL規格 | 94 V0 | 94 V0 |
| 94 V0 | 理想的なアプリケーション | TLX-6は、卓越したPIM性能と耐放射線性を備えており、過酷な環境での重要な通信およびレーダーシステムに最適です。 | 理想的なアプリケーション |
| 信頼性の高い性能を必要とするレーダーシステム | マイクロ波伝送デバイス | マイクロ波伝送デバイス | マイクロ波伝送デバイス |
カプラー、スプリッター、コンバイナー、アンプ、アンテナQ：TLX-6は宇宙アプリケーションに適していますか？
A：この材料は耐放射線性および低アウトガス性を備えており、宇宙環境への適合性についてNASAによって認められています。
Q：「高生産量アンテナ材料」とはどういう意味ですか？
A：TLX-6は、アンテナおよびRFコンポーネントの高生産量に対応するように設計されており、一貫性と信頼性を大規模に提供します。
Q：TLX-6は過酷な環境にどのように対応しますか？
A：この材料は、振動下でのクリープに耐え、高温に耐え、放射線環境での性能を維持し、広い温度範囲で安定性を保ちます。最終的な考え
Taconic TLX-6は、軽量で超薄型のパッケージで、卓越したPIM性能、耐放射線性、および機械的堅牢性を提供します。アプリケーションが最も過酷な環境での信頼性を要求する場合、この材料は期待に応えます。
レーダーまたはアンテナプロジェクトをお考えですか？ぜひお聞かせください。
— サリー
