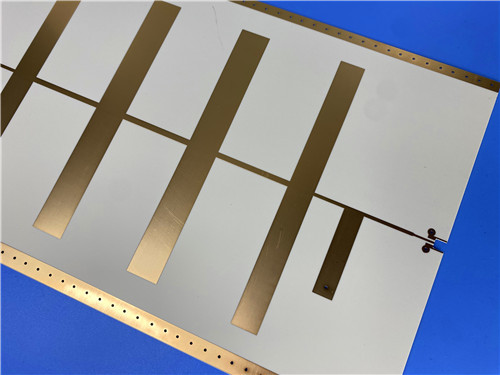

厚く、丈夫で、低損失: WL-CT440 30mil PCB

厚く、丈夫で、低損失: WL-CT440 30mil PCB

通常よりも厚く、しかも製造が容易な高周波基板が必要ですか?会うWL-CT44030mil ENIG PCB。

この 2 層基板 (89mm x 63.5mm) は、PTFE の性能と FR-4 の加工性の間のギャップを埋める熱硬化性炭化水素セラミック複合材である Wangling の WL-CT440 上に構築されています。

欲しい理由:

• FR-4 フレンドリー:扱いにくい PTFE 材料とは異なり、WL-CT440 は標準の FR-4 製造技術を使用して加工されます。準備によって特別なことはありません。コストを削減し、納期を短縮します。

• 確かなRFパフォーマンス:の誘電率4.1と散逸率0.00410GHzで。電子レンジやアンテナ工事に最適です。

• 太いコア:で0.8mm (30ミル)完成した厚さのこのボードは、より薄い RF ラミネートでは匹敵できない機械的剛性を提供します。

• 岩のように安定:-21 ppm/°C の TCDK は、Dk が温度によってドリフトしないことを意味します。 CTE は銅にほぼ一致 (X: 14ppm、Y: 18ppm)。

• マスクなし、シルクスクリーンなし:むき出しのラミネート、銅、ENIG だけです。クリーンでシンプル。

仕様のスナップショット:

• スタックアップ:2層 | 35μm 銅 / 0.762mm (30mil) WL-CT440 / 35μm 銅

• 仕上げる：イマージョン ゴールド (ENIG)

• トレース/穴:4/6 ミルのトレース/スペース |最小穴サイズ 0.2mm (きつい!)

• 統計:37 個のコンポーネント、49 個のパッド、31 個のビア

• 品質：IPCクラス2 | 100%電気テスト

主要なプロパティ:

• 熱伝導率: 0.66 W/m/K (良好な放熱性)

• 吸湿性: 0.12% (低)

• 高 Tg: >280°C

こんな方に最適:航空宇宙機器、航空機レーダー、フェーズド アレイ アンテナ、衛星通信、パワー アンプ、およびナビゲーション システム。

結論:

PTFE のような製造上の悩みを抱えずに PTFE のような RF パフォーマンスを実現したい場合は、WL-CT440 が最適です。厚くて安定していて、損失が少なく、FR-4と同じように処理されます。航空宇宙およびマイクロ波アプリケーションにとって賢明な選択です。
