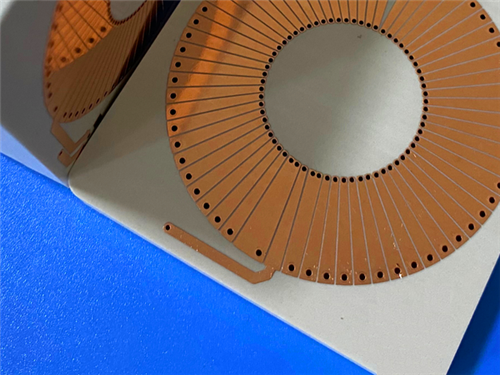

TFA294 銅コーティングラミネートは,PTFE樹脂とセラミクで構成され,80mlコアPCBとOSPフィニッシュを製造しています.

こんにちは、サリーです。今日は、航空宇宙グレードのセラミック充填PTFE基板であるTFA294上に構築されたカスタムPCBをご紹介します。厚さ2.03mm（80mil）のコアとOSP仕上げが施されています。いいえ主なポイント素材：TFA294 — セラミック充填PTFE、ガラス繊維フリー（Dk 2.94）主な利点：優れた周波数安定性、最小限の誘電損失、航空宇宙グレードの信頼性

基板サイズ：49mm x 90.3mm | 完成厚：2.1mm（80milコア）

構造：両面、両面にソルダマスクなし、シルクスクリーンなし

1. 表面仕上げ：OSP — ENIGのコスト効率の良いむき出し銅代替品
2. 設計：16個のコンポーネント、7個のビア、2個のネット — 集中的なRF回路
3. 品質：IPCクラス2を満たし、100％電気テストを実施
4. お客様は、厚さ80milの基板とむき出し銅のOSP仕上げを組み合わせたRF基板を必要としていました。厚さは、機械的剛性または特定の電気的特性のために指定された可能性が高く、OSP仕上げはコスト効率とENIGの追加金属層を回避するために選択されました。この用途は、最小限の誘電損失で航空宇宙グレードの信頼性を要求しました。
5. TFAシリーズからTFA294が選ばれました。選ばれた理由は次のとおりです。
6. ガラス繊維フリー構造
7. 誘電体層はPTFE樹脂と均一に分散したナノセラミックで構成されており、ガラス繊維布は使用されていません。これにより、高周波での信号整合性を低下させる微細なDk変動を引き起こす織りパターンである「ガラス繊維効果」が排除されました。

低く安定したDk（10GHzで2.94）

優れた周波数安定性が達成され、動作範囲全体で最小限の変動しかありませんでした。低いTCDK（-5 ppm/℃）は、-55℃から150℃までの安定したパフォーマンスを保証しました。

卓越した低損失（10GHzおよび20GHzでDf = 0.0010）
信号減衰は最小限に抑えられました。40GHzでも、損失係数はわずか0.0012でした。

異方性の最小化
X/Y/Z異方性が最小化され、CTE（X/Y軸で18 ppm/℃）は銅箔に密接に一致し、信頼性の高いメッキスルーホールを実現しました。

低吸湿性（0.03％）
湿度の高い環境でのパフォーマンスドリフトを防ぎました。

UL 94-V0定格
安全性に重要なアプリケーションの難燃性が確認されました。

基板仕様
特徴

仕様
寸法

49mm x 90.3mm（±0.15mm）

16

ソルダマスクは、マイクロ波周波数での潜在的な誘電損失またはインピーダンス変動を防ぐために削除されました。

シルクスクリーンなし

シルクスクリーンは、基板をきれいに保ち、RFパフォーマンスを最適化するために省略されました。これは、デリケートなマイクロ波回路にとって重要です。

80mil厚コア
厚いコアは、機械的剛性または特定の電気的特性のために指定されました。TFA294は、さまざまな設計ニーズに対応するために、さまざまな厚さで利用可能です。

TFA294の特性
プロパティ

値
10GHzでのDk

2.94

TFA294標準PTFE

FR-4

航空宇宙機器、宇宙、機内機器、航空機マイクロ波、アンテナ、位相感応アンテナ

早期警戒レーダーおよび航空レーダー

フェーズドアレイアンテナおよびビームフォーミングネットワーク

1. 衛星通信およびナビゲーション
2. パワーアンプ
3. Q：ENIGの代わりにOSPが選ばれたのはなぜですか？
4. A：OSPはコスト効率と銅表面を実質的にむき出しにするために選択されました。ニッケルまたは金層は適用されず、追加の金属からの潜在的な磁気または損失の寄与を回避しました。
5. Q：80mil（2.03mm）コアが指定されたのはなぜですか？
6. A：厚いコアは、機械的剛性または特定の電気的特性のために指定された可能性が高いです。TFA294は、さまざまな設計ニーズに対応するために、さまざまな厚さで利用可能です。

Q：TFA294は標準PTFEとどう違いますか？
A：TFA294はガラス繊維補強材を使用していません。誘電体はPTFE樹脂とナノセラミックで構成されています。これにより、ガラス繊維効果が排除され、優れたDk均一性と周波数安定性が得られます。

Q：TFA294は高周波でどのように機能しますか？
A：非常に優れています。損失係数は20GHzでも0.0010のままで、40GHzではわずか0.0012に上昇し、TCDKはわずか-5 ppm/℃です。

Q：ソルダマスクやシルクスクリーンが適用されなかったのはなぜですか？
A：どちらも、潜在的な誘電損失やRFパフォーマンスへの干渉を防ぐために削除されました。これは、デリケートなマイクロ波回路にとって重要です。

Q：この素材は宇宙用途に適していますか？
A：はい。TFA294は、低吸湿性とUL 94-V0定格を備えた航空宇宙グレードの素材として説明されており、宇宙および航空宇宙環境に適しています。

最終的な考え
TFA294は、広帯域にわたって卓越した低損失性能を発揮し、ガラス繊維フリー構造により優れた信号の一貫性が保証されます。コスト効率の高いOSP仕上げと厚さ80milのコアと組み合わせることで、この基板は要求の厳しい航空宇宙およびRFアプリケーション向けに特別に設計されています。

高周波航空宇宙プロジェクトをお考えですか？ぜひお聞かせください。
