敏感マイクロ波回路用低損失CuClad 250ラミナート:交差した織物繊維ガラスとPTFE複合材料

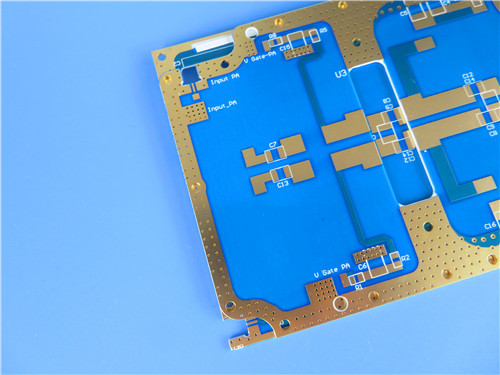

こんにちは 私はサリーです 今日はマイクロ波設計における 重要なニーズに対応する カスタムPCBをお見せします

このカスタムPCBはロジャーズ・クークラッド 250低電圧定数2.402を持つ,クロスプレイスされた繊維ガラスPTFE複合材料.55バランスのとれた機械的および電気的特性により,信号の整合性が不可欠なLNA,フィルター,レーダーシステムなどの敏感なRF回路に最適です.

主要 な 教訓

• 材料:ロジャーズ・キュークラッド 250 交差式PTFE複合材料
• 主要のメリット:低Dkは,より低い挿入損失のためにより広いライン幅を可能にします
• ボードサイズ: 48.6mm x 76.9mm,厚さ0.4mm (超薄)
• 造形: 双面 青い溶接マスク 上部のみ 白いシルクスクリーン 上部のみ
• 特殊性: 均衡の取れた性能のためのクロスプレイスしたガラス繊維構造
• 品質:IPCクラス2 100%電気テスト

難題: 敏感 な 人 は 精度 を 求め ます

LNAやフィルターやレーダーフロントエンドなど 繊細なマイクロ波用には コンパクトなRFボードが必要でした設計では,特異的に低い信号損失と厳格な介電常規制御が必要でした標準的な材料は これらの重要な回路に必要な一貫性を 提供できません

ロジャーズ・クークラッド 250

ロジャーズ・クークラッド250を選びました 繊維ガラスとPTFE複合材を交差したものです

低変電常数 (Dk = 2.40 〜 2.55 10 GHz)
低Dkは,より広い線幅を可能にし,直接挿入損失を減らす.敏感なRF回路では,dBのすべての分数が重要です.

交差 形 の 建築
標準の織物ガラスラミナットとは異なり,CuClad 250は互いに90度向きの交互の層を使用しています.この交叉型設計は,X方向とY方向の両方でバランスのとれた電気的および機械的特性を与えます.

優れた損失特性 (10 GHzでDf=0.0017)
低散発因子は,低周波アプリケーションでは極めて重要な最小の信号衰弱を保証します.

宇宙 レベル の 低 排出 ガス
総質量損失はわずか0.01% 蓄積した揮発性凝縮材料は0.0% 水蒸気回復はゼロ この材料は航空宇宙の要求を背負っています

強い皮の強さ (14lbs/in)
PTFEとガラスの高い比率は,PTFEの電気的利点を維持しながら,優れた銅粘着性を提供します.

板の仕様

デザイン統計

2ネット設計は,これは専門的なRFサブサーキットであることを確認する.スルーホールとSMTコンポーネントの組み合わせは,コンパクトなルーティングを可能にする一方で,必要なときに機械的な強さを提供する.4mm の超薄型構造は,空間が限られたアプリケーションに特に価値があります.

青いソールドマスク (上部のみ)

上層には,部品の保護のために青い溶接マスクがあり,下部は最適なRF性能のために裸のままです.青い色はまた,視覚検査を支援し,独特の美学的な特性を追加します..

白いシルクスクリーン (上部のみ)
上部に明示された部品の識別は,組み立てとトラブルシューティングを簡素化します.

浸水金色仕上げ
表面は平らで溶接可能で,腐食耐性が優れています.

盲目 の 道 は ない
すべての相互接続は穴を通る経路で,信頼性を維持しながら製造を簡素化しコストを削減します.

比較: カークラッド 250 の 積み上げ方

なぜ 重要 な の かCuClad 250 は,この比較の中で最も低い Dk を提供し,より広いライン幅とより低い挿入損失を可能にします.その交叉折りたたみ構造は,標準織物PTFEと比較して優れたDk均一性とバランスのとれた機械的特性を提供します優れた排気特性により 宇宙飛行に適しています

理想 的 な 応用

この設計は,低損失,バランスのとれた特性,優れた排気性能により,

• レーダーシステム
• 電子的な対策
• 電子的支援措置
• LNA,フィルター,コップラーを含むマイクロ波部品
• 厳格な許容量制御を必要とするDk敏感回路

Q: "交叉型"構造とは何か? なぜ重要なのか?
A: 交差式 グラス繊維の交替層が互いに90度向いていることを意味します.これはX方向とY方向の両方でバランスのとれた電気的および機械的特性を提供します.より良いDk均一性と寸法安定性をもたらす.

Q:低Dkが RF回路に有益なのはなぜですか?
A: 低Dkは,与えられたインピーダンスのためのより広いトラス幅を可能にし,導体損失 (挿入損失) を軽減します.LNAのような敏感な受信チェーンでは特に重要です.

Q: この素材が宇宙用途に適しているのは?
A: CuClad 250 は非常な低排出量 (TML 0.01%, CVCM 0.0%, WVR 0%) を示し,真空環境で使用される材料に対する厳しい航空宇宙要件を満たしています.

Q: なぜ青い溶接マスクを使うのか?
A: 青色は,視覚的検査のために良いコントラストを提供する標準色オプションです.このデザインでは,このボードをマルチボードシステム内の他のものから区別するのに役立ちます.

Q: 底層を裸にしておくのはなぜですか?
A: 底層から溶接マスクを取り除くことで,マスク材料からの電解損失の貢献をなくし,その側でのRF性能を最適化します.

Q: この素材は加工が簡単ですか?
A: はい.CuClad 250 は標準的な PTFE 製造技術を使用して加工され,信頼性の高い銅粘着のために優れた殻強度を提供します.

終わり の 考え方

CuClad 250の低Dk 交叉型構造と 優れた排気特性により 敏感なマイクロ波用アプリケーションに 優れた選択になりますLNAこの素材は 必要な一貫性と性能を 提供します
