高出力RFアプリケーション用、両面銅箔基板 F4BTD350S

こんにちは、サリーです。今日は、高出力無線周波数設計のユニークな課題に取り組む、最近のカスタムPCBプロジェクトについてご紹介できることを嬉しく思います。

ボードの概要

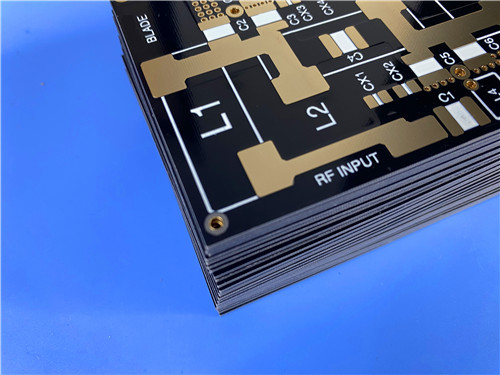

これは、高い熱伝導率を持つPTFE樹脂基板であるF4BTD350S上に構築された両面リジッドPCBです。ボードのサイズは79mm x 110mmで、完成厚は0.6mmです。スタックアップは、0.508mmのF4BTD350Sコアの両面に35μmの銅層で構成されています。

この設計では、7/9ミルのトレースとスペースを使用し、最小穴径は0.6mmです。表面処理はイマージョンゴールドで、トップレイヤーにのみ黒色のソルダマスクが適用されています。トップサイドには白いシルクスクリーンがあり、すべてのボードはIPCクラス2規格に100%電気テストされます。

F4BTD350Sを採用した理由

この素材の特別な点は何でしょうか？F4BTD350Sは、高い熱伝導率を持つセラミックを充填したガラス繊維強化PTFE複合材です。熱放散と低信号損失の両方が等しく重要であるアプリケーション向けに特別に開発されました。

この素材は、10GHzで3.5±0.07の誘電率と、驚くほど低い0.0016の損失正接を提供します。しかし、真に際立った特徴は、1.25 W/(M・K)という熱伝導率です。これは標準的なPTFE材料よりも大幅に高い値です。これにより、高出力RFコンポーネントによって発生する熱が効率的に伝導され、デバイスの寿命が延び、過酷な条件下での信頼性の高い動作が保証されます。

その他の利点としては、銅に合わせた低い熱膨張係数 信頼性の高いメッキスルーホール、高い絶縁破壊強度、UL 94-V0難燃性があります。

設計統計

ボードには18個のコンポーネントと合計22個のパッドが含まれています。トップサイドには10個のスルーホールと12個の表面実装パッドがあります。ビアは6個で、設計には2つのネットしかありません。このシンプルなトポロジーは、信号整合性と熱管理が最優先される、フィルター、カプラー、またはパワーアンプステージなどの特殊なRFサブ回路を示唆しています。

主要な設計上の選択

トップレイヤーの黒色ソルダマスクは、プロフェッショナルな外観を提供すると同時に、コンポーネントとトレースを保護します。白いシルクスクリーンは、明確なコンポーネント識別を保証します。ベアボトムレイヤーは、RFパフォーマンスと熱放散に最適化されています。

0.6mmのボード厚は、機械的強度と、RFシステムでしばしば要求される軽量構造とのバランスを取っています。

典型的なアプリケーション

高い熱伝導率と低損失特性により、このボードは高出力無線周波数アプリケーション、パワーアンプ、アンテナ、産業用加熱装置、カプラー、フィルター、パワースプリッターに最適です。

最終的な考え

このプロジェクトは、F4BTD350Sのような高度な熱管理材料を使用したカスタムPCBを提供する当社の能力を強調しています。設計が優れたRFパフォーマンスと効率的な熱放散の両方を必要とする場合、私たちはそれを実現するための専門知識を持っています。

同様のプロジェクトをお考えですか？お客様の設計を実現するために、私たちがどのように貢献できるかについて、ぜひお話ししたいと思います。
