パーソナライズされたPCBケース研究: RFおよびマイクロ波アプリケーションのためのTFA300

こんにちは,私はサリーです,そして今日,私は私たちの最新製造 PCB を紹介するために興奮しています!

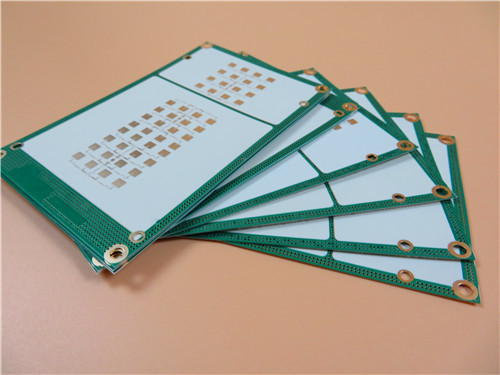

印刷回路板の製造の限界を押し広げています 今日では最近,私たちの生産ラインを通過した 特に印象的なプロジェクトを紹介できることを嬉しく思います2層硬いPCB航空宇宙級で建てられたTFA300材料について

TFA300 は なぜ 必要 です か

このデザインの核心は TFA300基板で 材料ポートフォリオの先進的な TFAシリーズの一部です織物製のガラス繊維補強材を使用する伝統的なPTFEラミネートとは異なり特殊なナノセラミクスがPTFE樹脂と均等に混合されるユニークなプロセスを採用します.

この革新的なアプローチは,高周波で信号の整合性を傷つけるような,介電常数の微小な変化である"ガラス繊維効果"を排除します.効果は,最小限の電解負荷を伴う 特殊な周波数安定性です航空宇宙,レーダー,衛星通信の用途に最適です

具体的には,TFA300は以下を提案しています.

ダイレクトリ常数 (Dk): 10 GHz で 3.0 ± 0.04

分散因子: 10 GHz で 0.001 (例外的に低い損失!)

低TCDk: -8ppm/°C 55°Cから150°C

CTE:X/Y軸で18ppm/°C,銅と密接に一致

役員自身: 重要な仕様

デザイン 統計: シンプル で も 専門 的

このボードはコンパクトですが 特別な目的で作られています

• 18 構成要素
• 合計36パッド (19穴,17上側のSMT)
• 6 バイアス
• 2つのネットだけ

2ネットトポロジーは,これは高度に特化した RFサブ回路である,おそらくフィルター,カップラー,またはパワーアンプステージであると言います.透孔とSMTコンポーネントの組み合わせは,表面マウント技術の密度優位性を活用しながら,必要に応じて機械的な強さを提供します.

なぜ 糸 フィルム は ない の でしょ う か

2つの側面にシルクスクリーンが省略されていることに 気付くかもしれません 多くのRF設計では シルクスクリーンが機能的価値を与えないので 高周波のパフォーマンスや組立プロセスに 干渉します板をきれいにして信号の完整性を確保し プロフェッショナルで簡潔な外観を維持します

グリーン・ソルダー・マスク (上部のみ)

緑色の溶接マスクは上層に 底部を裸にしてこの選択的アプローチは,RF性能のために最適化された底層を維持しながら,上側のコンポーネントと痕跡の保護を提供します保護と性能を兼ね備えたバランスの取れたソリューションです

信頼 できる 質

このボードは IPC-Class-2 規格に準拠し,専用サービス電子製品の信頼性を保証しています.輸送前に100%電気テストを行いました すべての接続が厳格な仕様を満たすことを保証するために.

この 掲示板 を どの よう に 用いる でしょ う か

このPCBは TFA300 エアロスペースグレードの材料と超薄さ0.2mmの構造で,以下に最適です.

航空宇宙機器と機内システム

段階配列アンテナとビーム形成ネットワーク

衛星通信・ナビゲーションシステム

電力増幅器とマイクロ波回路

早期警告と空中レーダー

終わり の 考え方

このプロジェクトは 精密製造への我々のコミットメントと 高性能な先進材料で 作業する能力を示していますセラミックで満たされたTFA300基板から選択的な溶接マスクへの適用航空宇宙と防衛の要求を満たすボードを 提供するために細部を慎重に検討しました
