カスタムPCBケーススタディ：コンパクトRFおよびマイクロ波設計向けの超薄型F4BME220

カスタムPCBケーススタディ: コンパクトRFおよびマイクロ波設計のための超薄型F4BME220

こんにちは 私はサリーです 今日は小型化の限界を 超超薄の0.1mmの板で 要求の高い RFやマイクロ波の用途のために F4BME220で 設計された パーソナルPCBを お見せします

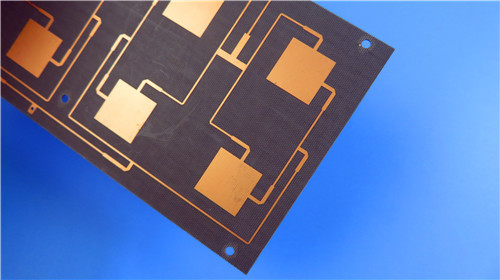

これはオーダーメイド PCB薄いプロフィールにもかかわらず 超薄い0.1mmの仕上げ厚さを達成するために,PTFEベースの高周波ラミネートF4BME220を使用します.それは優れたRF性能を維持し,フェーズ配列アンテナに理想的です衛星通信,および他の空間限定マイクロ波アプリケーション.

主要 な 教訓

材料:F4BME220 PTFEベースの高周波ラミネート (Dk 2.2 典型的な)

主要なメリット: 超薄さ0.1mmの構造により,極端な小型化が可能

ボードサイズ: 79mm x 65.3mm

造形: 双面 緑色の溶接マスクのみ,白色のシルクスクリーンのみ

特別特徴: 非常薄いコア (0.1mm) 紧縮し軽量な設計のために

品質:IPCクラス2 100%電気テスト

課題: 性能 を 犠牲 に し ない よう に 極端 に 小さく する

要求されたのは 軽量な電波ボードです 軽量な電波ボードは狭いスペースに収められるコンパクトな設計で,マイクロ波とレーダーシステムの優れた高周波性能を維持する標準的なボード材料は 必要な電気性能を維持しながら この厚さを達成できません

私たちの解決策:F4BME220 高周波ラミネート

グラスファイバー布とPTFEフィルムで強化された PTFEベースの材料である F4BME220を選びました

超薄型構造 (0.1mmコア)
F4BME220コアはわずか0.1mmで,完成板の厚さは0.1mmです.この極端な薄さでは,重量とスペースが重要な制約であるアプリケーションに最適です.

低損失特質
この材料は低電圧損失で優れた電気性能を備えており,マイクロ波周波数でも信号の整合性を保証します.

広いDk範囲 (2.17~3.0)
Dkのカスタマイズが可能で,設計者は特定のインピーダンスの要求に応じた介電常数を微調整することができます. F4BME220は通常,この範囲の下端で動作します.信号損失を最小限に抑えるのに最適.

優れた安定性
この素材は標準F4Bと比較して安定性が向上し,隔熱抵抗が高く,周波数を超えて一貫した性能があります.

低排気量
この材料は低排気性能で,航空宇宙および真空用途に適しています.

板の仕様

デザイン統計

2ネットデザインは 特殊な RF サブ回路を示しています構成要素に対して高い経路数 (37) が顕著である.これは,密集した領域内の密集したルーティングと潜在的な複雑な相互接続を示唆する.0.25mm の最小穴の大きさは,機械的な掘削能力の限界を押し上げます.

超 薄い 肌 が 重要 な 理由

0硬いPCBでは 厚さ1ミリです

減重:航空宇宙,UAV,携帯用アプリケーションにとって重要です

空間節約: 密室に組み込める

柔軟性: 柔軟な回路の薄さに近づき,固い基板の性質を維持する

シグナル・インテグリティ: 特定の構成でより短い信号経路

比較: F4BME220 の 積み上げ方

なぜ 重要 な の かF4BME220は,先進的なPTFE材料の薄さと優れたRF性能を費用対効果の良い価格で提供しています.低排ガス特性により,航空宇宙用途に適しています.

設計選択:RF用に設計された

グリーン・ソールド・マスク (上部のみ)
上層は部品の保護のために緑色の溶接マスクを備えていますが,下層は最適なRF性能と厚さを最小限にするために裸のままです.

白いシルクスクリーン (上部のみ)
上部に明示された部品の識別は,組み立てとトラブルシューティングを簡素化します.

浸水金色仕上げ
表面は平らで溶接可能で 耐腐蝕性が優れています

5/8 ミリ トレース/スペース
細いピッチのルーティングにより,小さなボードエリア内でコンパクトなレイアウトが可能になります.

理想 的 な 応用

軽量でコンパクトな配送ネットワークを必要とする段階配列アンテナ

厳格な重量制限を有する衛星通信システム

狭い部屋のマイクロ波とRFモジュール

ステージシフト器具と受動部品

電源分割機,結合機,組み合わせ機

基地局アンテナ

Q: 0.1mm の厚さはどうやって得られますか?

A: F4BME220コアは0.1mmの厚さで製造されています.銅層を追加すると,銅がスタックアップ仕様に含まれているため,総完成厚さは0.1mmのままです.

Q:0.1mmの板は壊れやすいですか?
A: F4BME220は標準板よりも薄くても,ほとんどの用途に十分な硬さを維持しています.しかし,操作と組み立ては,折りたたみ防止に注意が必要です.

Q: なぜF4BMEを 高価なPTFE材料に 置き換えるのか?
A: F4BMEは,非常に薄い構造の能力の利点に加えて,より費用対効果の高い価格で優れたRFパフォーマンスを提供しています.

Q: 37のバイアスが 2つの網の設計に どんな意味を持つのか?
A: 高い経路数値は,RF回路内の複雑なシールド,接地,または相互接続を示唆し,複数の接地点を接続したり,構造化された接地平面を作成する可能性があります.

Q: この厚さは他の材料で得られますか?
A: そうですが,F4BMEは特に薄さ,低損失,コスト効率の組み合わせを 提供しています.

F4BME220の極端な薄さと優れたRF性能により,重量とスペースがプレミアムであるアプリケーションでは優れた選択になります.低排出ガス特性とコスト効率を組み合わせると衛星や小型マイクロ波装置に最適です

超薄周波数プロジェクトがあるか?
