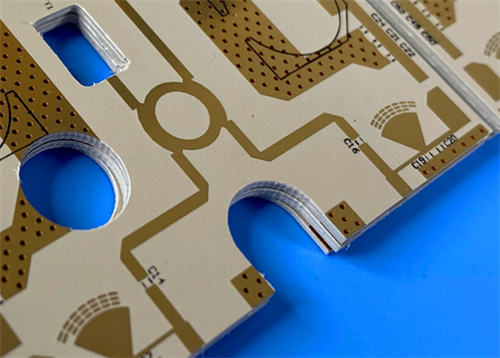

高性能で仮面のない RF DiClad 527 PCB デザインに深く潜る

高周波電子の世界では "少なめば多くなる" というマントラが よく行われます 信号の整合性が最重要であれば 材料の選択やデザインの決定はそして全ての製造過程は 慎重に検討されなければなりませんこの原理を体現する 魅力的なカスタムPCBプロジェクトの物語です 特殊な基板の高度な特性を利用して高性能の二層板.

短編: 高周波 の 卓越 さ の 基礎

このプロジェクトは2層の硬い印刷回路板の設計と製造を中心に 焦点を当てました その核心は特定の材料である ロジャーズ・ディクラッド527です これは標準FR-4設計ではありません要求の高い RFやマイクロ波のアプリケーションで優れているように構築されたボードでした.

材料 の リスト を 解明 する ― "何"の 裏 に ある "なぜ"

このPCBの仕様は 高周波信号の性能,精度,信頼性に焦点を当てた 明確な設計哲学を明らかにしています

ロジャーズ・ディクラッド527

最も重要な選択は基材であった.標準FR-4とは異なり,DiClad 527は織部繊維で強化されたPTFE (テフロン) 複合材料である.これは,PTFEが本質的に低い信号損失を持っているため,高周波作業のための典型的な材料ファミリーです.

原因は?*527*この変異は,ガラス繊維の強化比率が高く,他のPTFE材料と比較してより高い寸法安定性がある.10GHzでは,安定した電圧不変 (Dk) と 2GHz の間にある..40 と 2.60 と 0 の例外的に低い分散因数 (Df)0017エンジニアにとって これは予測可能なインペダンス,最小限の信号衰弱, 幅広い周波数範囲で一貫したパフォーマンスです

ミニマリスト の デザイン 理念: 溶接 面膜 は ない

このPCBの最も顕著な特徴の一つは,上下両層に溶接マスクの完全無である.これは奇妙に思えるかもしれませんしかし,高周波設計では意図的に選択されています.

1. シグナル整合性溶接マスクには 介電常数と 消耗因数があります 高周波では この材料は信号損失と阻力変動の源になります信号はより制御された方法で移動します安定した環境で,主に高性能のディクラド基板と銅とのみ相互作用する.
2. 高電圧用:介電層の欠如は,高電圧ポテンシャルや高電力RFの設計でも有益であり,溶接マスクの破損や弧形が懸念される可能性があります.

建設及び業績統計

PCBの製造詳細は,そのパフォーマンス指向設計をさらに強化します.

• 板の寸法:49.63mm x 91.54mm 厳格な耐差は+/- 0.15mmで,正確な機械的なフィットが必要であることを示しています.
• スタックアップ:クラシックな2層構造で,0.508mm (20ml) DiCladコアの両側には35μm (1オンス) の銅が付いている.
• トレース/スペース:最低4/6ミリ,コンパクトボード領域内の36のコンポーネントと104のパッドを収容するための細部ルートを必要としていることを示す.
• 表面塗装:浸し金 (ENIG) は, 41 の上部 SMT パッドに最適の平坦で溶接可能な表面を提供し,また耐腐蝕性も提供しています..
• テスト:100%の電気試験が 運送前に行われ 慎重な設計と 専門的な材料が 完全に機能する製品に 変換されることを保証します

デザイン の 決定: より 詳しく 見る

構成要素とネットワーク構造を調べてみましょう.ボードには36 構成要素,合計104パッド(63個は透孔式)19 バイアスSMTの密度と穴を通る部品の機械的強度を活用する混合技術設計です.2つの網フィルター,バルン,コップラーのような 特殊な,潜在的に高電力または高周波のサブ回路です複雑なネットワークではなく,単純なアンテナ・フィード・ネットワーク,多機能デジタルボード.

IPC-Class-2標準の受容は,このボードが専用サービス電子製品のために設計されたことを意味し,この種のアプリケーションに完璧に適合する信頼性のレベルです.

結論: 材料駆動設計のマスタークラス

このカスタムPCBは 素材の選択が 設計プロセス全体を 動かす 素晴らしい例です設計者は高周波の性能のための最適な基盤を持っていたことを確認しました溶接マスクを 放棄するという決定は 寄生虫の損失が 信号を損なうという 深い理解を示しています銅の固有重量を含む信頼性の高い高出力製品を作るためのコミットメントを示しています.

このボードは 基板上の部品の集合だけではありません目的のあるエンジニアリングの力に 証です 特定の目的を達成するために 材料と仕様がすべて 選択されている装置です高性能ミッションです
