| MOQ: | 1個 |
| 価格: | 0.99-99USD/PCS |
| 標準パッケージ: | パッキング |
| 配達期間: | 2～10営業日 |
| 決済方法: | T/T、ペイパル |
| 供給能力: | 10000個 |

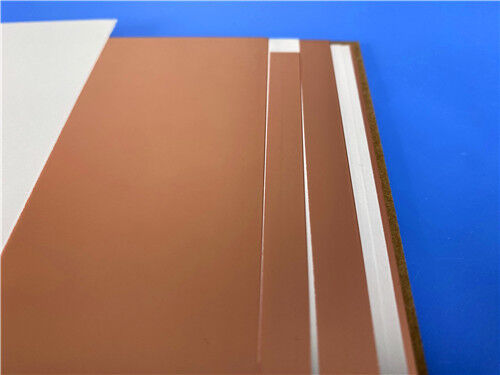

TLX-9 銅クラッドラミネート：RFおよびマイクロ波アプリケーション向けのバランスの取れたパフォーマンス
タコニックは、幅広いRFおよびマイクロ波アプリケーション向けに優れた電気的および機械的特性を提供するように設計された、高性能PTFE/ガラス繊維強化銅クラッドラミネートであるTLX-9を発表します。PTFEによるガラス繊維のコーティングで35年以上の経験を持つタコニックは、設計者にパフォーマンスと製造性のバランスの取れた、信頼性の高いコスト効率の高いソリューションを提供するTLXシリーズを開発しました。
電気的性能
TLX-9は、10 GHzで2.50 ±0.04の誘電率（Dk）を備えており、優れた一貫性とタイトな公差により、正確なインピーダンス制御と再現可能な回路設計が可能になります。10 GHzでの損失係数（Df）は0.0019と印象的で、広帯域アプリケーション全体で低信号損失を保証します。
| TLX-9 標準値 | |||||
| 特性 | 試験方法 | 単位 | 値 | 単位 | 値 |
| 誘電率 @ 10 GHz | IPC-TM 650 2.5.5.5 | 2.5 | 2.5 | ||
| 損失係数 @ 10 GHz | IPC-TM 650 2.5.5.5 | 0.0019 | 0.0019 | ||
| 吸湿率 | IPC-TM 650 2.6.2.1 | % | <0.02 | % | <0.02 |
| 絶縁破壊電圧 | IPC-TM 650 2.5.6 | kV | >60 | kV | >60 |
| 体積抵抗率 | IPC-TM 650 2.5.17.1 | Mohm/cm | 10^7 | Mohm/cm | 10^7 |
| 表面抵抗率 | IPC-TM 650 2.5.17.1 | Mohm | 10^7 | Mohm/cm | 10^7 |
| アーク抵抗 | IPC-TM 650 2.5.1 | 秒 | >180 | 秒 | >180 |
| 曲げ強度（長手方向） | IPC-TM 650 2.4.4 | lbs./in. | >23,000 | N/mm2 | >159 |
| 曲げ強度（横方向） | IPC-TM 650 2.4.4 | lbs./in. | >19,000 | N/mm2 | >131 |
| 剥離強度（1オンス銅） | IPC-TM 650 2.4.8 | lbs./linear in. | 12 | N/mm | 2.1 |
| 熱伝導率 | ASTM F 433 | W/m/K | 0.19 | W/m/K | 0.19 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 9-12 | ppm/°C | 9-12 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 130- 145 | ppm/°C | 130- 145 |
| UL-94難燃性評価 | UL-94 | V-0 | V-0 | ||
主な電気的特性は次のとおりです。
吸湿率： <0.02%、湿度の高い環境でも安定した性能を維持
絶縁破壊電圧： >60 kV、堅牢な絶縁を提供
体積および表面抵抗率： それぞれ10^7 Mohm/cmおよび10^7 Mohm
アーク抵抗： >180秒、高電圧下での信頼性を確保
材料の誘電率は広い周波数範囲で安定しており、LバンドからKuバンド以降のアプリケーションに適しています。
機械的および熱的特性
TLX-9は、長手方向で23,000 psi（159 N/mm²）、横方向で19,000 psi（131 N/mm²）を超える優れた機械的強度を提供します。熱膨張係数（CTE）は、XY方向で9-12 ppm/°C、Z方向で130-145 ppm/°Cであり、寸法安定性と信頼性の高いメッキスルーホールインテグリティを提供します。
熱伝導率は0.19 W/m/Kであり、アクティブコンポーネントからの効果的な熱放散を促進します。材料はUL 94 V-0の難燃性評価を取得し、製造プロセス中に事実上吸湿しません。
多様なアプリケーション
加工と製造
TLX-9の主な利点の1つは、標準的なPTFE/ガラス繊維加工方法との互換性です。ラミネートは次のことが可能です。
従来の装置を使用したせん断、穴あけ、フライス加工
標準的なスルーホールメッキプロセスを使用したメッキ
一般的な化学溶液を使用したエッチング
単層および多層回路基板の両方に加工
材料の寸法安定性と低吸湿性は、製造プロセス全体で一貫した結果を保証します。
標準構成：
誘電率： 2.50 ±0.04
誘電体厚さ： 0.0050"（0.13mm）から0.0300"（0.76mm）および≥0.0310"（≥0.78mm）まで利用可能
標準パネルサイズ： 36" x 48"（914mm x 1220mm）
銅クラッド： 電気めっき銅、½オンス（CH）、1オンス（C1）、2オンス（C2）の重量
カスタムオプション：
12" x 18"、18" x 24"、24" x 36"などの追加パネルサイズ
要求に応じてカットトゥサイズパネルが利用可能
代替クラッドが利用可能—詳細についてはカスタマーサービスにお問い合わせください
適合証明書： 各出荷には、実際の試験データを含む適合証明書が付属しており、トレーサビリティと品質保証を保証します。
保管および輸送ガイドライン
TLX-9の優れた品質と性能特性を維持するために、次の保管および取り扱いプロトコルをお勧めします。
保管要件：
清潔で乾燥した環境で、管理された室温（約20℃〜25℃）で保管してください
相対湿度を70%未満に保ってください
使用するまで元のパッケージに入れてください
直射日光、腐食性ガス、極端な温度変動への暴露を避けてください
反りを防ぐためにパネルを平らに保管してください
推奨される有効期限： 適切な保管条件下で12ヶ月
輸送：
ラミネートは、表面の損傷を防ぐために保護用の中間材で梱包されています
安全な梱包により、輸送中にパネルが平らでエッジが保護された状態を保ちます
国内および国際輸送用の複数の梱包構成が利用可能
電子材料の国際輸送規制に完全に準拠
注文方法
TLX-9は、簡単な部品番号システムを使用して注文されます。例：TLX-9-0310-CH/CH-18" x 24"
TLX-9：製品シリーズとDk指定
0310：誘電体厚さ（0.0310"）
CH/CH：銅クラッド（両面½オンス）
18" x 24"：パネルサイズ
TLX-9を選択する理由
タイトなDk公差、低い損失係数、優れた機械的特性、および実績のある製造性により、TLX-9は要求の厳しいRFおよびマイクロ波アプリケーション向けの信頼性の高い高価値ソリューションです。タコニックの数十年の経験、グローバルな製造拠点、品質へのコミットメントにより、必要なときにいつでも一貫した高性能材料を入手できます。
TLX-9がお客様固有のアプリケーション要件をどのように満たすことができるかについて、今すぐお問い合わせください。
|
|
