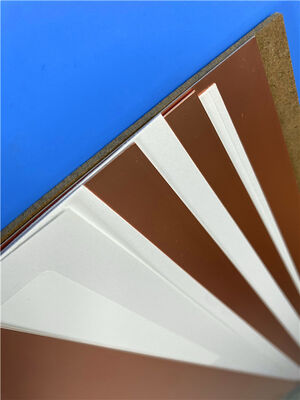

F4BM245 銅層ラミネート: RFアプリケーションのための高性能PTFE複合材料
高周波回路のアプリケーションのために設計された 高級PTFEガラス繊維強化銅塗層ラミネートですこの材料は例外的な電気性能を持っています要求の高いRFおよびマイクロ波設計に理想的な選択となります.
電気性能
F4BM245は,10GHzで2.45 ±0.05の介電常数 (Dk) を備えており,低損失と安定した信号伝播のバランスのとれた組み合わせを提供します.典型的な消耗因数 (Df) は0です.0012 10 GHz と 0 で.0017 20GHzで,この材料は,衛星通信,基地局アンテナ,レーダーシステム.
材料の熱系数である介電常数は -120ppm/°Cで, -55°Cから+260°Cまでの動作温度において安定した電気性能を保証する.容積抵抗が6×106 MΩ·cmを超える表面抵抗が≥1×106 MΩで,絶妙な隔熱性能を備えている.Z方向の電力が25KV/mmを超え,XY方向の断熱電圧が32KVを超えている.高電圧条件下での堅牢なパフォーマンスを確保する.
F4BM245データシート
| 製品の技術パラメータ | 製品モデルとデータシート | |||||||||||
| 製品の特徴 | 試験条件 | ユニット | F4BM217 | F4BM220 | F4BM233 | F4BM245 | F4BM255 | F4BM265 | F4BM275 | F4BM294 | F4BM300 | |
| ダイレクトリ常数 (典型) | 10GHz | / | 2.17 | 2.2 | 2.33 | 2.45 | 2.55 | 2.65 | 2.75 | 2.94 | 3.0 | |
| 変電圧の常容量 | / | / | ±004 | ±004 | ±004 | ±005 | ±005 | ±005 | ±005 | ±006 | ±006 | |
| 損失タンゲント (典型) | 10GHz | / | 0.001 | 0.001 | 0.0011 | 0.0012 | 0.0013 | 0.0013 | 0.0015 | 0.0016 | 0.0017 | |
| 20GHz | / | 0.0014 | 0.0014 | 0.0015 | 0.0017 | 0.0018 | 0.0019 | 0.0021 | 0.0023 | 0.0025 | ||
| 変電式恒温系数 | -55°C〜150°C | PPM/°C | -150ドル | -142 だった | -130 | -120 | -110 | -100 | -92歳 | -85歳 | -80歳 | |
| 皮の強さ | 1 OZ F4BM | N/mm | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | ||
| 容積抵抗性 | 標準条件 | MΩ.cm | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | |
| 表面抵抗性 | 標準条件 | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
| 電気強度 (Z方向) | 5KW,500V/s | KV/mm | >23 | >23 | >23 | >25 | >25 | >25 | >28 | >30 | >30 | |
| 断定電圧 (XY方向) | 5KW,500V/s | KV | >30 | >30 | >32 | >32 | >34 | >34 | >35 | >36 | >36 | |
| 熱膨張係数 | XY方向 | -55°C~288°C | ppm/oC | 2534 | 2534 | 2230歳 | 2025 | 1621歳 | 1417 | 1416 | 1215 | 1215 |
| Z方向 | -55°C~288°C | ppm/oC | 240 | 240 | 205 | 187 | 173 | 142 | 112 | 98 | 95 | |
| 熱ストレス | 260°C 10秒,3回 | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | デラミネーションなし | ||
| 水吸収 | 20±2°C 24時間 | % | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | |
| 密度 | 室温 | g/cm3 | 2.17 | 2.18 | 2.20 | 2.22 | 2.25 | 2.25 | 2.28 | 2.29 | 2.29 | |
| 長期使用温度 | 高低温室 | °C | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | |
| 熱伝導性 | Z方向 | W/(M.K) | 0.24 | 0.24 | 0.28 | 0.30 | 0.33 | 0.36 | 0.38 | 0.41 | 0.42 | |
| PIM | F4BME にのみ適用される | dBc | ≤159 | ≤159 | ≤159 | ≤159 | ≤159 | ≤159 | ≤159 | ≤159 | ≤159 | |
| 炎症性 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | |
| 材料の組成 | / | / | PTFE,ガラスの繊維布 F4BMはED銅製フィルムと組み合わせ,F4BMEは逆処理された銅製フィルムと組み合わせた. |
|||||||||
熱と機械の安定性
F4BM245は優れた熱と機械性能を示しています.熱膨張係数はXY方向では20-25ppm/°C,Z方向では187ppm/°Cです.熱循環中に信頼性の高い塗装された透孔の整合性を可能にする熱伝導力は0.30W/M·Kで,材料は活性成分から熱を効率的に散布します.
材料は,溶接プロセスに適性を確認し,デラミネーションなしで3サイクルで10秒間,260°Cで熱圧試験に耐える.水分吸収は≤0.08%湿った環境でも一貫した性能を保証する.ラミナートはUL 94 V-0の炎症性評価を達成し,260°Cまでの長期間の動作温度に対応します.
F4BM245 vs F4BME245: 銅製フィルムオプション
F4BM245 規格の特徴電子積層銅製のフィルム1オンス銅では,皮の強さは1.8N/mmを超えています.
F4BME245 特徴リバース トレーテッド (RTF) の銅製のフィルム優れたPIM性能 (≤ -159 dBc),より正確な回路線制御,より低い導体損失を提示し,高感度RFシステムに最適です.
製造業:加工と生産
PTFEベースの回路材料を製造する リーダーとして 一貫した品質を確保するために 先進的な生産能力を活用しています精密 に 制御 さ れ た 樹脂 浸透 を 用いる 製造 プロセスPTFE樹脂と組み合わせたガラス繊維の強化は,あらゆる段階において厳格な品質管理を受けます.
処理 利点
F4BM245は,標準PCB加工技術を使用して製造することができます.
生産能力とサプライチェーン
最先端の製造設備により,プロトタイプと大量生産の両方の需要を満たすためのかなりの生産能力を維持しています.私たちの柔軟な生産ラインは,
標準パネルサイズ: 460×610mm, 500×600mm, 850×1200mm, 914×1220mm,および 1000×1200mm
要求に応じたカスタムサイズ (300×250mm,500×500mmなど特殊サイズ)
厚さオプション 0.1mm から 12.0mm (総厚さか介電体厚さかを指定する)
多重の銅ホイル重量:0.5オンス,1オンス,1.5オンス,および2オンスF4BMのために;0.5オンスと1オンスF4BMEのために
保存及び輸送に関するガイドライン
製品の完全性と性能を保証するために 厳格な保管と処理プロトコルに従います
保存:
10°C から 35°C の温度 で 乾燥 し て きれい な 環境 に 保存 する
比較的湿度が70%以下に保たれる
材料は,使用準備が整うまで,元のパッケージに保管してください.
直接 の 日光 や 腐食 的 な 大気 に 晒さ れる こと を 避ける
適正な保存条件下では,推奨保存期間は12ヶ月です.
輸送:
ラミナートは,防護の材料と湿気耐性で包装されています.
安全な包装は,輸送中に縁の損傷や曲線を防ぐ
国内および国際輸送のために利用可能な複数のパッケージングオプション
電子材料の国際輸送規制の遵守
カスタマイズとサポート
デザインの要件を満たすための 幅広いカスタマイズオプションを提供しています 特別な寸法,標準的な厚さ,または金属の裏付けの配置 (強化された熱散や遮蔽のためにアルミまたは銅ベース)エンジニアリングチームは 支援を準備しています
F4BMシリーズは,金属バックの構成もサポートしています.
F4BM245-AL: 軽量熱管理用のアルミニウムバック
F4BM245-CU: 高性能な熱消耗のために銅の裏付け
なぜF4BM245を選んだのか?
安定した電気性能と 優れた熱性能と 費用対効果の高い製造能力の組み合わせによりF4BM245は,高周波回路のアプリケーションのための優れた値を表しています品質,柔軟な生産能力,信頼性の高いサプライチェーンへの我々のコミットメントは 必要な時に一貫した高性能の材料を 受け取ることを保証します
あなたのアプリケーションの要件を議論し,F4BM245が次のRFデザインを最適化する方法を見つけます.
|
|
