| MOQ: | 1個 |
| 価格: | 0.99-99USD/PCS |
| 標準パッケージ: | パッキング |
| 配達期間: | 2～10営業日 |
| 決済方法: | T/T、ペイパル |
| 供給能力: | 50000個 |

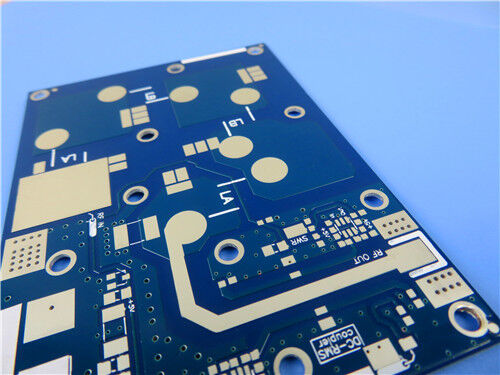

30ml RT/duroid 6035HTC 2層PCB 浸透銀色仕上げ
30mil RT/duroid 6035HTC 2層 PCBは,高性能印刷回路ボードで,高電力 RFおよびマイクロ波アプリケーションのために設計されています.このPCBは 優れた熱伝導性を有しますこのPCBは,電源増幅器,コップラー,フィルター,電源増強器,電源増強器,電源増強器,電源増強器,電源増強器,電源増強器,電源増強器など,他の高出力アプリケーション.
PCB 構造の詳細
| 仕様 | 詳細 |
| 基礎材料 | NT1 電気自動車 NT1 電気自動車 NT1 電気自動車 NT1 |
| 層数 | 2層硬いPCB |
| 板の寸法 | 87mm × 96.5mm ± 0.15mm |
| 完成した厚さ | 0.85mm |
| 銅の厚さ | 両層に1オンス (35μm) |
| 表面塗装 | 浸水銀 |
| 最小の痕跡/空間 | 5/6ミリ |
| 穴の最小サイズ | 0.2mm |
| 厚さによる塗装 | 20μm |
| トップソールドマスク | 青い |
| 下の溶接マスク | ない |
| シルクスクリーン | 白色 (上部のみ) |
| 電気試験 | 輸送前100% |
| 品質基準 | IPCクラス2 |
PCBスタックアップ
| 層 | 材料 | 厚さ |
| 銅層1 | 銅製のフィルム (1オンス) | 35μm |
| コア | NT1 電気自動車 NT1 電気自動車 NT1 電気自動車 NT1 | 0.762mm |
| 銅層2 | 銅製のフィルム (1オンス) | 35μm |
PCB統計
| パラメータ | 価値 |
| コンポーネント | 31 |
| パッドの総数 | 104 |
| トルーホール・パッド | 73 |
| トップSMTパッド | 31 |
| 下のSMTパッド | 0 |
| バイアス | 86 |
| 網 | 2 |
PCBは,Gerber RS-274-X アートワークを使用して設計されており,正確な製造と近代的な製造プロセスへの簡単な統合を保証します.
素材概要: ロジャース RT/デロイド 6035HTC
RT/duroid 6035HTCは高周波回路材料で,高功率RFおよびマイクロ波アプリケーションで使用するために設計されています.優れた熱伝導性と優れた介電性を持つ陶器で満たされたPTFE複合材を特徴としています標準FR-4製造技術で簡単に加工できるため,複雑な高性能設計では費用対効果が高い.
| 資産 | 価値 |
| 変電常数 (Dk) | 3.5 ± 0.05 10GHz/23°Cで |
| 消耗因子 (Df) | 0.0013 10GHz/23°Cで |
| 熱伝導性 | 1.44 W/mK 80°Cで |
| CTE (X/Y/Z) | 19ppm/°C, 19ppm/°C, 39ppm/°C |
| 水分吸収 | 00.06% |
| 動作温度 | -55°Cから+288°C |
| 炎症性 | UL 94 V-0 |
高熱伝導性 (1.44 W/mK) は高効率の熱散を保証し,高電力アプリケーションでは動作温度を低下させます.
主要な特徴:
主要 な 利点:
申請
高功率RF増幅器と電力分割器
カップラー,フィルター,組み合わせ器
高周波電源増幅器
マイクロ波フィルターと組み合わせ器
高功率RFモジュールとアンテナシステム
結論
30ml RT/duroid 6035HTC 2層PCB 浸透銀色仕上げは,優れた熱伝導性,低ダイレクトリック損失,優れた信号完整性このPCBは,Rogers RT/duroid 6035HTCラミネートにより,卓越した熱分散と信頼性の高い高周波性能を提供し,高電力設計に最適です.浸し込みシルバー仕上げは,優れた溶接性と長期的信頼性を保証しますこのPCBは,世界中に利用可能であり,IPC-Class-2規格に準拠しているため,高電力RFおよびマイクロ波システム設計に信頼性と効率性のある選択肢です.
|
|
