| MOQ: | 1PCS |
| 価格: | 7.88USD/PCS |
| 標準パッケージ: | Packing |
| 配達期間: | 2-10 working days |
| 決済方法: | T/T, Paypal |
| 供給能力: | 50000pcs |

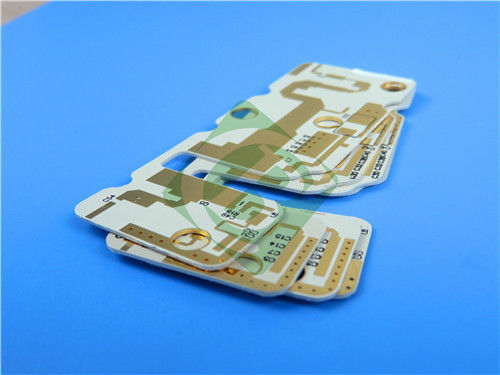

TRF-45 と 0.9mm 厚さ と ENIG 仕上げ の 2 面 PCB
(すべてのPCBはカスタム製造です.参照画像とパラメータは,設計要件に応じて異なります.)
1双面 PCB の概要
この双面PCBは,セラミックで満たされたPTFEラミナートであるTRF-45で 織物繊維で強化されています.高周波RFアプリケーションに最適化ENIGの表面仕上げは,優れた溶接性と耐腐蝕性を提供し,長期的な信頼性を保証します.
1オンス銅層で 精密な痕跡/空間容量で 溶接マスクやシルクスクリーンがない このPCBは 効率的な信号伝達と 高周波一貫性のために設計されていますすべてのボードはIPC-クラス2基準にテストされています重要なアプリケーションの品質と信頼性を保証します.
2PCB 製造 詳細
| パラメータ | 仕様 |
| 基礎材料 | TRF-45 |
| 層数 | 双面型 |
| 板の寸法 | 50mm × 50mm ± 0.15mm |
| 最小の痕跡/空間 | 4/5ミリ |
| 穴の最小サイズ | 0.3mm |
| タイプによって | 盲目 の 道 は ない |
| 完成板の厚さ | 0.9mm |
| 完成した銅重量 | 1オンス (1.4ミリ) の外層 |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | 電気のないニッケル浸水金 (ENIG) |
| トップソールドマスク | ない |
| 下の溶接マスク | ない |
| トップ シルクスクリーン | ない |
| 底部 シルクスクリーン | ない |
| 電気試験 | 100% IPC2級基準に準拠して試験 |
3PCBスタックアップ
この2層硬いPCBスタックアップは高周波RFアプリケーションに最適化されています.
| 層 | 材料 | 厚さ |
| 銅層1 | 銅 (1オンス) | 35 μm |
| 基本材料 | TRF-45 | 0.813mm (32mil) |
| 銅層2 | 銅 (1オンス) | 35 μm |
4TRF-45 の特徴
5TRF-45 材料の利点
TRF-45素材は,高周波およびRF設計にいくつかの利点があります:
低信号損失 RFIDとGPSアプリケーションのための高周波信号の整合性を保証します.
熱性および機械的信頼性熱伝導性が優れていて CTEが低いので 極端な条件でも 信頼性があります
安定した電解特質:Dk と Df は,幅広い温度と周波数で一貫している.
次元安定性:織物ガラス強化は,硬さを高め,組み立て中に操作を容易にする.
費用対効果の高い製造:標準的なPTFE加工と互換性があり 製造コストを削減します
6双面PCBの用途
衛星ラジオアンテナ:衛星通信システムに信頼性の高い信号伝送を可能にします
RFIDアンテナ:ラジオ周波数識別システムの効率的な信号の捉えと送信を保証する.
GPSアンテナ:高精度なグローバル位置付けシステムに最適です
なぜビチェン・テクノロジーズを選んだのか?
Bicheng Technologies Limitedでは 高品質のPCBの製造を専門としています RFおよびマイクロ波用です私たちの双面PCBは,TRF-45素材で,あなたのプロジェクトに信頼性の高いパフォーマンスを提供するために,厳格な品質基準と最先端の材料を組み合わせます.
なぜ 一緒に 働く の です か
世界規模での利用可能性: 世界中に配達し,優れた顧客サポートを提供しています.
高水準:すべてのPCBは,IPC-クラス2基準に試験され,品質と責任について
パーソナライズされたソリューション: 特定の要件を満たすために,私たちはあなたと密接に協力します.
次の高周波プロジェクトで信頼できるパートナーを探している場合は,販売30@bichengpcb.com革新的なデザインを 実現するために協力しましょう
|
|
