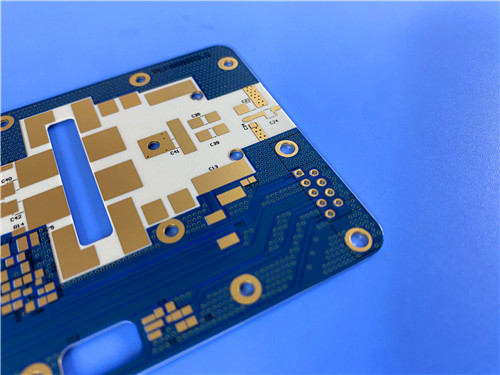

厚さ0.7mmのRF-60A2層PCB: Bicheng Technologies LimitedによるRFおよびマイクロ波アプリケーションのための高性能ソリューション
(すべてのPCBはカスタム製造です.参照画像とパラメータは,設計要件に応じて異なります.)
Bicheng Technologies Limitedでは RF-60A 2層PCBを 高性能なソリューションとして提供していますこのPCBは特殊なインターラミナー結合強度を提供します.低電圧損失と均質な電気特性により 功率増幅器,フィルター,カップラー,小型アンテナに最適です
この0.7mm厚のPCBは 1ozの銅重量,青い溶接マスク, 浸水金表面の仕上げにより 耐久性と最適性能が向上しますこの最先端のPCBの詳細な応用.
1RF-60A 2層PCBの概要
RF-60A 2層PCBは,低信号損失,次元安定性,および例外的な熱信頼性を要求する高周波アプリケーションのために設計されています. RF-60Aは,TaconicのORCERファミリーの一部です.低水分吸収と優れた電気性能を組み合わせた 織物ガラス強化有機セラミックラミネート.
安定した電解常数 (Dk) と低い消耗因数 (Df) で,このPCBは高周波回路でも精密で信頼性の高いパフォーマンスを保証します.我々は,すべてのPCBをIPC-Class-2基準に製造し,優れた品質と一貫性を保証するために100%電気テストを行います.
PCB 構造の詳細
| パラメータ | 仕様 |
| 基礎材料 | RF-60A |
| 層数 | 2層 |
| 板の寸法 | 65mm × 14mm |
| 最小の痕跡/空間 | 4/6マイル |
| 穴の最小サイズ | 0.3mm |
| 盲目の経路 | 違う |
| 完成板の厚さ | 0.7mm |
| 完成した銅重量 | 1オンス (1.4ミリ) の外層 |
| 厚さによる塗装 | 20 μm |
| 表面塗装 | 浸水金 |
| トップ シルクスクリーン | ブラック |
| 底部 シルクスクリーン | 違う |
| トップソールドマスク | 青い |
| 下の溶接マスク | 違う |
| 電気試験 | 輸送前100%検査 |
RF-60Aラミネート付きの2層スタックアップは,低信号損失,熱安定性,機械的信頼性を保証し,さまざまなRFおよびマイクロ波アプリケーションに適しています.
2RF-60A材料の特徴と利点
高周波回路用の高級素材で 低水分吸収性があり 優れたインターラミナー結合強度幅広い周波数範囲で安定した電気特性.
RF-60Aの主要特徴:
RF-60A の 主要 な 利点:
3RF-60A 2層PCBの用途
RF-60A 2層PCBは,精度,安定性,信頼性を要求する高周波回路とRFシステムに最適です.その 独特 な 材料 の 特性 に よっ て,様々な 用途 に 適し ます.
典型的な用途:
電力増幅器
フィルターとコップラー
ミニチュア化されたアンテナ
パシブ部品
4なぜビチェン・テクノロジーズ・リミテッドを選んだのか
バイチェン・テクノロジーズ・リミテッドでは 高性能RFおよびマイクロ波アプリケーションのニーズを満たすために設計された革新的なPCBソリューションを提供することにコミットしていますRF-60A 2層PCBは,精度への我々の献身を示しています品質と顧客満足度について
なぜ私たちと提携する?
詳細の問い合わせや支援については,私に連絡してください,サリー,販売30@bichengpcb.comあなたのアプリケーションのための完璧なPCBソリューションを見つけるのを喜んでお手伝いします
|
|
