RO3035 2層PCB:自動車レーダーのための高周波ソリューション

RO3035 2層PCB:次世代アプリケーションのための高周波パフォーマンスを解く

5G通信 自動車レーダー 衛星システムなどの産業が 成長し続けるにつれて 高性能回路板の需要は 大きく増加していますこれらの要求を満たすには 高周波環境で信頼性の高いパフォーマンスを提供するために 最先端の材料と精密な工学が必要です.RO3035 2層PCB建設されたロジャーズ RO3035 セラミックで満たされたPTFEラミネート優れた材料特性,優れた熱安定性,現代の設計の要求を満たすため.

この記事では,建設,特徴,給付金そしてアプリケーション革新的なプロジェクトに取り組むエンジニアや製造業者にとって 優れた選択である理由を示しています

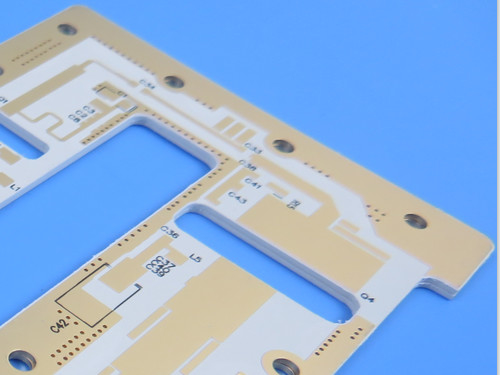

RO3035 2層PCBとは?

についてRO3035 2層PCB高周波回路ボードは,精度,信頼性,熱安定性を要求するアプリケーションのために設計されています.ロジャース RO3035ラミネートこのラミナートは,優れた電気的および機械的特性で知られる陶磁製のPTFE材料です.RO3000シリーズ,RF (ラジオ周波数),マイクロ波,および5Gアプリケーションに最適です.

PCBには2層の硬いスタックアップ超薄い5ml 基板耐久性も高い浸し金表面仕上げ先進的な製造プロセスと組み合わせたこのPCBは 最先端技術に必要な性能と信頼性を提供します

テクニカル仕様

詳細は以下の通りですRO3035 2層PCB:

1. PCB 製造

1. 基礎材料: ロジャーズ RO3035 (セラミックで満たされたPTFEラミネート)
2. 層数: 2つの層
3. 板の寸法: 67.1mm x 57.6mm (2種類,2個)
4. 完成板の厚さ0.2mm
5. 銅の重量: 1オンス (35 μm) 表面層あたり
6. 最小の痕跡/空間: 4/5 ミリ
7. 穴の最小サイズ0.2mm
8. 厚さによる塗装: 20 μm
9. 表面塗装: 浸水金 (優れた溶接性と耐腐蝕性)
10. 溶接 マスク と シルク スクリーン: 無 (高周波性能を向上させる裸板設計)
11. 電気試験: 品質確保のために出荷前に100%の検査

2PCBスタックアップ

銅層1: 35 μm

ロジャース RO3035 基板: 5ミリ (0.127ミリ)

銅層2: 35 μm

このスタックアップは優れた信号完整性,低損失,安定したインピーダンスを提供し,高周波設計に適しています.

3物質の性質

1. についてロジャース RO3035ラミネートは以下の特性があります.
2. 変電常数 (Dk): 10 GHz/23°Cで3.5 ±0.05
3. 消耗因子 (Df):0.0015 10 GHz/23°C で
4. 熱分解温度 (Td): >500°C
5. 熱伝導性:0.5 W/mK
6. 水分吸収: 0.04%
7. 熱膨張係数 (CTE):

• X/Y軸: 17ppm/°C
• Z軸: 24ppm/°C

これらの特性により 高周波や極端な温度のある環境でボードが一貫して動作します

主要 な 特徴

高周波 用途 に 用い られ た

• RO3035 PCBは,最大までアプリケーションに最適化されています30〜40 GHz信号の完整性を確保し 損失を最小限に抑える

異常な熱安定性

• 持ってる熱分解温度 (Td)500°C以上でCTEが低い場合,ボードはより高い寸法安定性と信頼性を有します.

浸透金 表面仕上げ

• について浸し金仕上げ溶接性が向上し,腐食耐性を有し,厳しい環境でも長期的に信頼性を確保します.

精密製造

• について4/5ミリトース/スペースそして0.2mm 最小穴の大きさ精度と一貫性を提供することで,先進的な設計のニーズを満たします.

ハイブリッドデザインのスケーラビリティ

• RO3035素材は他のPCB材料と統合を可能にし,ハイブリッド多層設計に理想的です.

RO3035 2層PCBの利点

についてRO3035 2層PCB先進的なシステムに取り組む技術者にとって好ましい選択となるいくつかの利点があります

1高周波のパフォーマンス

• について安定した介電常数 (Dk)そして低消耗因数 (Df)RO3035素材の優れた信号の整合性を高周波でも保証します.これは,精度が重要なRFおよびマイクロ波アプリケーションに適しています.

2熱力および機械的信頼性

• PCBは温度変動や機械的ストレスに強い耐性があります.低水分吸収そして高熱伝導性極端な環境でも 信頼性が保たれるようにします

3費用対効果の高い製造

• RO3035材質は量産プロセスと互換性があり,質を損なわずに経済的な価格でボードを生産することができます.

4デザインの柔軟性

• この素材は他のラミナットと統合できるので,ハイブリッド多層設計に適しています.この柔軟性は,異なる介電常数を必要とするアプリケーションに特に有用である..

5. 長期耐久性

• について浸し金表面仕上げ耐腐食性や溶接性が保たれ 全体の使用寿命が向上します

RO3035 2層PCBの用途

についてRO3035 2層PCB幅広い高周波および高信頼性のアプリケーションに最適です.

自動車用レーダーシステム

• 高度なドライバーアシスタントシステム (ADAS) や自動運転車で使用され,精度と信頼性が重要です.

5G通信

• パワーアンプ,アンテナ,大規模なMIMOシステムをサポートし,より高速で信頼性の高い5Gネットワークを可能にします.

衛星通信

• GPSシステム,直接放送衛星,グローバルポジショニング衛星アンテナの信頼性の高い信号伝送を保証します.

無線通信アンテナ

• パッチアンテナや 他の無線通信システムに最適です 信号損失が少ないことが不可欠です

パワーバックプレーン

• 効率的で信頼性の高い電源配給を保証するために複雑な電子システムで使用されます.

IoT デバイスとリモート メーター リーダー

• コンパクトなデザインで低電力損失と高い信頼性を要求するIoTアプリケーションに最適です

なぜRO3035PCBを選んだのか?

についてRO3035 2層PCB精度,信頼性,高周波性能を求めるエンジニアとメーカーにとって優れた選択です.安定した材料特性,熱抵抗そして費用対効果このPCBを設計に組み込むことで エンジニアは最も厳しい環境でも一貫したパフォーマンスを確保できます

結論

についてRO3035 2層PCB高周波回路板の新しい基準を設定しますロジャース RO3035ラミネート自動車レーダー,5Gネットワーク,または衛星システムのために, 優れた性能と信頼性を提供するために, 精密な製造と先進的な材料の性質を組み合わせます.このPCBは技術者に 次の世代の設計を作成するために必要なツールを提供します.

デザインを次のレベルに 進めたいならRO3035 2層PCBより詳しく知りたいか,注文したいか,今日ご連絡ください.
