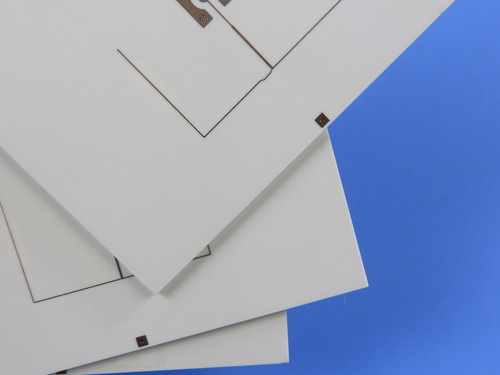

18層高周波PCB ロー4350B +ロー4450F スタックアップ RF/マイクロ波アプリケーション
新しく出荷された18層高周波PCBは 要求の高い RFおよびマイクロ波アプリケーションのために設計されています ロジャース RO4350BラミネートとRO4450Fボンドplyを使用して 特別な信号の完整性を達成します熱安定性,低損失性能. 携帯電話基地局,自動車レーダー,衛星通信などのミッションクリティカルシステムに使用する.IPC2級基準の遵守が保証されている信頼性を保証するために,厳格な電気試験が輸送前に行われます.
基本規格:
PCB仕様
| PCB の サイズ | 135x135mm=1PCS |
| 板のタイプ | 高周波 PCB,RF PCB |
| 層数 | 双面PCB |
| 表面マウント部品 | はい |
| 穴 の 部品 を 通し て | はい |
| レイヤースタック | 銅 ------- 35um ((1オンス) + PLATE |
| RO4350B 60ミリ | |
| 銅 ------- 35um ((1オンス) + PLATE | |
| テクノロジー | |
| 最小の痕跡と空間: | 11ミリ/12ミリ |
| 最小/最大穴: | 0.3/2.2mm |
| 異なる穴の数: | 5 |
| 穴数: | 184 |
| 磨いたスロット数: | 0 |
| 内部切断数: | 0 |
| 阻力制御 | はい |
| 板材 | |
| エポキシガラス: | RO4350B 60ml,Tg 288°C |
| 末尾のホイール外側: | 15オンス |
| ファイナルホイール内側: | 0オンス |
| PCBの最終高さ: | 1.6mm ±016 |
| 塗装とコーティング | |
| 表面塗装 | エレクトロレスニッケル・オーバー・イマージョン・ゴールド (ENIG) ((2ミクロインチ/100ミクロインチニッケル) |
| 溶接マスク 適用: | はい |
| 溶接マスクの色: | はい |
| 溶接マスクタイプ: | N/A |
| 形状/切断 | ルーティング |
| 標識 | |
| コンポーネント伝説の側面 | はい |
| 部品レジェンドの色 | はい |
| 製造者名またはロゴ: | N/A |
| VIA | 穴を通って塗装された (PTH) |
| 燃やす可能性の評価 | UL 94-V0 承認基準 |
| 次元容量 | |
| 輪郭の寸法: | 0.0059インチ (0.15mm) |
| 板の塗装: | 0.0030" (0.076mm) |
| ドリルの許容量: | 0.002" (0.05mm) |
| テスト | 100% 送料前の電気テスト |
| 提供される美術品の種類 | メールファイル,ゲルバー RS-274-X,PCBDOCなど |
| サービスエリア | 世界中で 世界的に |
先進的な物質的利益:
✅ RO4350B コア:
超低損失 (Dk = 3.48 ±0.05 @ 10 GHz,Df = 0.0037) が達成される.
高熱伝導性 (0.69 W/m/°K) とTg >280°Cが提供されている.
CTEは,信頼性の高い塗装された透孔のために銅 (X/Y/Z: 10/12/32ppm/°C) にマッチされます.
✅ RO4450F ボンドプライ:
多層安定性のために互換性のある電解体 (Dk = 3.52 ± 0.05) が確保される.
高密度のインターコネクションでは 上部横流が有効です
複数の連続ラミネーションサイクルがサポートされています.
データシートロジャース 4350B (RO4350B)
| RO4350B 典型的な値 | |||||
| 資産 | RO4350B | 方向性 | 単位 | 条件 | 試験方法 |
| ダイレクトリコンスタンット,ε プロセス | 3.48±005 | Z | 10 GHz/23°C | IPC-TM-650 2 試行錯誤した5.5.5 ストリップラインを固定 | |
| ダイレクトレクトル常数,ε設計 | 3.66 | Z | 8〜40 GHz | 分相長法 | |
| 消耗因子 | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2 試行錯誤した5.5.5 | |
| 熱系数 ε | +50 | Z | ppm/°C | -50°Cから150°C | IPC-TM-650 2 試行錯誤した5.5.5 |
| 容積抵抗性 | 1.2 × 1010 | MΩ.cm | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 表面抵抗性 | 5.7×109 | MΩ | コンド A | IPC-TM-650 2 試行錯誤した5.17.1 | |
| 電力の強さ | 31.2 ((780) | Z | Kv/mm ((v/ml) | 0.51mm ((0.020") | IPC-TM-650 2 試行錯誤した5.6.2 |
| 張力モジュール | 16767 (((2,432) 14,153 ((2,053) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 張力強度 | 203 (※29.5) 130(18.9) |
X について Y |
MPa (kS) | RT 労働力 | ASTM D 638 |
| 折りたたみ力 | 255 (37) |
MPa (KPSI) |
IPC-TM-650 2 試行錯誤した4.4 | ||
| 次元安定性 | <0.5 | X,Y | mm/m (ミリ/インチ) |
エッチ+E2/150°C後 | IPC-TM-650 2 試行錯誤した4.39A |
| 熱膨張係数 | 10 12 32 |
X について Y Z |
ppm/°C | -55°Cから288°C | IPC-TM-650 2 試行錯誤した4.41 |
| Tg | >280 | °C TMA | A について | IPC-TM-650 2 試行錯誤した4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 熱伝導性 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 水分吸収 | 0.06 | % | 48時間潜水 0.060" サンプル温度 50°C |
ASTM D 570 | |
| 密度 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 銅皮の強度 | 0.88 (5.0) |
N/mm (PLI) |
溶接後 フロー 1オンス EDC フィルム |
IPC-TM-650 2 試行錯誤した4.8 | |
| 炎症性 | (3)V-0 | UL 94 | |||
| 鉛のないプロセス 互換性 | そうだ | ||||
デザインと製造の卓越性
高密度インターコネクト:632のバイアスと779のパッド (338のスルーホール,441のSMT) が統合されています.
制御された阻力:恒常的な RF 性能のために,Dk 容量も厳格に維持されている.
頑丈な建築樹脂で満たされたバイアスとプレスフィット穴は機械的な耐久性のために含まれています.
典型的な用途:
この PCB が 選ば れ た 理由
このPCBは高周波高電力 RFシステム用に設計されています ロジャースの先進材料が利用され 信号損失を最小限に抑え 熱管理を向上させ厳しい運用条件下で長期的に信頼性を確保する.
カスタマイズまたはボリューム価格については,問い合わせは歓迎されます.
|
|
