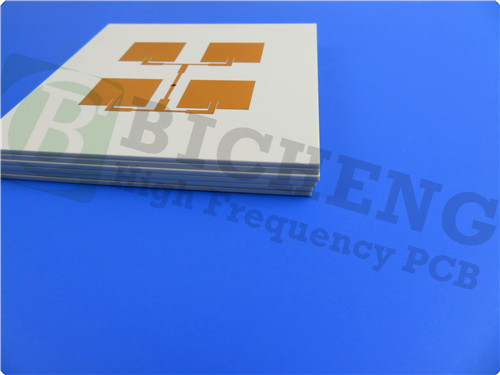

TFA294 PCB 2層 0.127mm 厚さ TFA294, TFA300, TFA615, TFA1020 エネピグ付き

高周波電子機器の革命:TFAシリーズPCBの発表

紹介:
高周波電子機器の急速な発展において TFAシリーズのポリテトラフッロエチレンセラミック複合型電解基板が 変革力として登場しました演出の景観を再構築するPTFE樹脂とセラミックの 独特な混合物で設計された これらの基板は高周波回路の設計を新たな高度に引き上げる 特別な特性を提供する.

TFAシリーズは伝統的な製造方法から切り離して グラスファイバー布を抜いて プレファブリックシートを製造する 最先端のプロセスを用いて 独特です特殊なラミネーション技術を用いてこのアプローチは,材料の電解常数を高め,電解損失を最小限に抑え,優れた周波数安定性を保証します.精度と信頼性を要求する要求の高いアプリケーションの好ましい選択になります.

Q1: TFAシリーズPCBは,従来の基板と何が違うのか?
A1: TFAシリーズPCBはPTFE樹脂とセラミックの独特な組成により顕著で,伝統的なガラス繊維布浸透の必要性がなくされています.この革新的なアプローチは,電気特性を向上させる高周波回路設計の新しい基準を設定する. 低周波回路は,電圧の負荷を最小限に抑え,

Q2:ガラス繊維布の欠如は,TFAシリーズ基板の性能にどのように影響するのか?
A2: TFAシリーズ基板にガラスの繊維の布がないため,樹脂と混合した特殊なナノセラミクスを組み込むことが可能である.電磁波伝播時のガラス繊維の悪影響を排除するこれは,優れた周波数安定性,最小限の介電性損失,およびアニゾトロピーの減少をもたらし,性能と信頼性の向上に貢献します.

Q3: TFAシリーズにおける TFA294 バリアントの主要特徴は何ですか?
A3: TFA294 バリアントは,10GHzで2.94の介電常数,10GHzで0.0010の消耗因数と -5ppm/°Cの低いTCDKを提供しています.湿度吸収は0.03%とUL 94-V0準拠,TFA294は高周波アプリケーションに適した高性能特性を示しています.

特徴 (TFA294)
- 10GHzで2.94のダイレクトリ常数 (Dk)
- 分散因子0.0010 10GHzと20GHzで,0.0012 40GHzで
- -5ppm/°C, -55°Cから150°CでTCDKが低い
- CTE x軸は18ppm/°C,CTE y軸は18ppm/°C,CTE z軸は32ppm/°C,−55°Cから288°C
- 熱伝導力は0.59W/mk
- 水分吸収は0.03%
- UL 94-V0

Q4: TFA シリーズ PCB は,さまざまな設計要件にどのように対応していますか?
A4: TFAシリーズPCBは,2つを含む多種多様な電解常数オプションを提供します.943 について06 について1510 について2エンジニアや設計者は,彼らの特定の要求に基づいて適切なバリエーションを選択することができます.高周波回路の設計において最適な性能と信頼性を確保する.

結論として TFA シリーズ PCB は 高周波電子機器の 卓越した新時代を 迎えるもので 幅広い用途で 先進的な機能と 卓越したパフォーマンスを 提供していますTFAシリーズで高周波回路設計の未来を受け入れ,電子工学における画期的なイノベーションの可能性を解放する.
