RO3006の高周波PCBは 電気回路材料の分野では どう違いますか?
RO3006はPTFE複合材料で ロジャースが設計した 特殊な電気と機械の安定性恒常電解常量 (Dk) を異なる温度で確保する伝統的なPTFEガラス材料とは異なり
RO3006を他の高周波PCB材料と区別する重要な特徴は何ですか?
RO3006は10 GHz/23°Cで6.15 +/- 0.15のDk,同じ周波数と温度で0.002の散布因数,0.79 W/mKの高熱伝導性,0.02の湿度吸収,熱分解温度 (Td) が500°Cを超える.
RO3006 は 電気回路 設計 者 や 製造 者 に どの よう に 益 を もたらす でしょ う か
RO3006は,多層ボード設計に理想的なものとする,様々な介電常数に適した均質な機械的特性を備えています.費用対効果の高いラミネート価格設定高周波PCBのアプリケーションでは信頼性と経済性が高い.
特殊な電気特性に加えて,RO3006は高熱伝導性,低水分吸収性,500°Cを超える熱分解温度を示しています.安定性と信頼性が不可欠な要求のあるアプリケーションに理想的です.

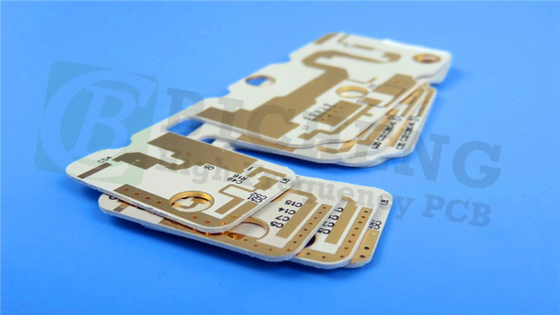

RO3006 PCBの構造には,2層の硬いスタックアップがあり,それぞれ35μmの銅層が2つあり,25mil (0.635mm) のRO3006基板をカプセル化している.高周波回路のための堅牢な基盤を提供.
| PCB 構造の詳細 | 仕様 |
| 板の寸法 | 51.31mm × 111.92mm =2PCS |
| 最小の痕跡/空間 | 5/4ミリ |
| 穴の最小サイズ | 0.4mm |
| 盲目の経路 | 違う |
| 完成板の厚さ | 0.76mm |
| 完成したCu重量 | 1オンス (1.4ミリ) の外層 |
| 厚さによる塗装 | 20mm |
| 表面塗装 | 浸水金 |
| トップ シルクスクリーン | ホワイト |
| 底部 シルクスクリーン | 違う |
| トップソールドマスク | 緑色 |
| 下の溶接マスク | 違う |
RO3006は自動車用レーダーシステム,地球定位衛星アンテナ,携帯電話,ワイヤレス通信,電源バックプレーン,そしてもっと要求の厳しい環境での多用性と信頼性を示しています
各RO3006PCBは出荷前に100%の電気テストを受け,様々な高周波アプリケーションの品質と信頼性を保証します.
|
|
