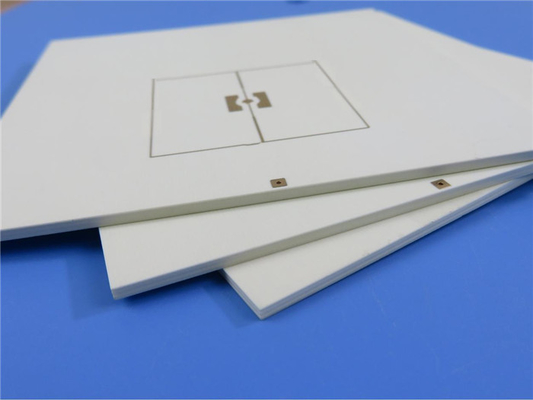

12mil RO4003Cの炭化水素の陶磁器の積層物+ FR-4エポキシのガラス6層雑種PCB

最先端の6層雑種PCBのベールを取ること:性能および信頼性を定義し直すこと

電子工学の常に進歩の王国ではプリント基板（PCB）の技術の私達の最も最近の勝利-驚くべき6層雑種PCBをもたらすために、私達は感動する。この例外的な作成は先端材料、細心の技能および無比の性能を結合する。私達が際立つ特徴、精密な構造および動揺しない指定を探検する私達の最近出荷されたPCBの複雑さに掘り下げるように私達を結合しなさい。なお、私達はそれが電子熱狂者に提供する多様な適用をおよび利点、地球を渡るエンジニアおよび製造業者強調する。

先端材料によって自由にされる並ぶものがない性能:
私達のPCB細心の選択はの中心で注意深く例外的な特性のために選ばれる優秀な材料の、ある。継ぎ目無くFR-4エポキシ ガラスが付いているRO4003Cの炭化水素の陶磁器の積層物を統合することによって、私達は高周波性能および機械弾性の最適のブレンドを達成した。この思慮深い組合せは非のうちどころがない信号の保全性、減らされた混線およびそれに要求の適用のための理想的な選択をする無比の耐久性を保障する。

継ぎ目が無い機能性のための精密な構造:
私達の6層雑種PCBの認刻極印は性能および信頼性を最大限に活用するために最大の精密と遂行される細心の設計および構造にある。12milを測定する35umおよびRO4003Cの誘電性の層の終了する銅の厚さによって私達は伝導性と絶縁材間の完全なバランスを打つ。35umの銅の厚さおよび0.11mmのprepregの厚さを自慢する内部層は複雑な回路部品に強い基礎を提供し、多数の部品および有効な熱放散の途切れのない統合を可能にする。

細部を設計する妥協しない関心:
私達のPCBはあらゆる細部が注意深く考慮された細心の設計のための新しい標準を置く。76mm x 76mmを測定していて板次元が私達はあなたの電子革新にコンパクトのまだ広いキャンバスを提供する。革新のための新しい道の鍵を開ける4/4ミルおよび最低の0.2mmの穴のサイズの最低の跡/間隔エンジニアに複雑な回路部品を探検し、精密な構成配置を達成するために権限を与えるため。

高められた保護および動揺しない信頼性:
私達は動揺しない信頼性のあなたの貴重な電子部品を保護する優先する重要性を理解する。そういうわけで私達のPCBは例外的なsolderability、耐食性および全面的な信頼性のために有名なElectrolessニッケルの液浸の金（ENIG）の表面の終わりを自慢する。無光沢の青い上および最下のはんだのマスクはだけでなく、強い保護を提供するが、またあなたのPCBの設計に専門および視覚で懇願の接触を貸す。

最適信号伝達のためのインピーダンス制御:
高周波適用では、維持の精密なインピーダンス制御は最大の重大さである。私達の6層雑種PCBは20mil単一終りの参照の層補足される最上層の50オームの細かいところまで管理されたインピーダンスを組み込む。この細心の整理は安定した、正確な信号伝達、最小になる信号の損失およびゆがみを保障する。

厳密なテストおよび承諾:
質および信頼性の形態私達の操作の基岩。各PCBは広範囲の100%電気テストを経、業界標準の機能性そして承諾を保障する。卓越性への私達の動揺しない責任は広く受け入れられたIPCクラス2の標準への私達の付着によって更に補強される。

多様性および全体的な範囲:
私達の最近出荷されたPCBは多様性、広い応用範囲へのケイタリングを、テレコミュニケーションを含んで、自動車電子工学、家電、向こう例証し。大域サービス区域によって、私達は顧客に私達の最先端のPCBの解決を世界的に拡張し、彼らの多様な電子抱負を実現することをそれらが可能にする。

結論:
PCBの技術の最前線で、私達の最近出荷された6層雑種PCBは細心の設計、先端材料および厳密なテストの小尖塔を表す。その無比の性能、動揺しない信頼性および驚くべき多様性はエンジニア、製造業者および革新を定義し直すように努めている電子熱狂者のための最終的な選択としてそれを置く。この最新式PCBを使うと、私達は生命に彼らの最も意欲的な電子設計を持って来るために私達の顧客に権限を与える。技術的な質問かそれ以上の照会のために、sales30@bichengpcb.comでサリー毛に手を差し伸べなさい。私達の最先端の6層雑種PCBとのPCBの技術の未来を経験し、あなたの電子作成のための無制限の可能性の旅行で積み込みなさい。
