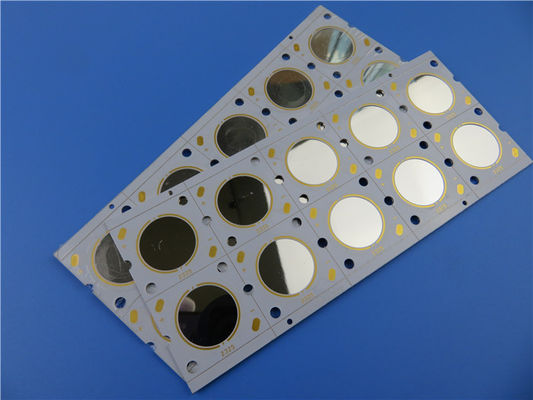

RFのアンテナ マイクロウェーブのためのロジャースRO4003C PCB

デジタル高速設計でロジャースRO4003Cを使用する利点

今日の急速な科学技術の景色では、高性能PCB材料はあらゆる巧妙な電子設計のための必要である。RO4003CのRogers Corporation、電子材料の国際的レベルの製造業者から提供する最新を書き入れなさい。この高度PCB材料はそれに高周波デジタルおよびRFの適用のための上の選択をする電気および機械性能の最大限度を提供するように設計されている。

RO4003C:優秀な電気特性

10のGHzの3.38のRO4003Cの低い比誘電率は他の高性能PCB材料から離れてそれを置く主要特点である。この低い比誘電率は改善された全面的な性能に終ってより速い信号伝達および最小にされた信号の損失に、翻訳する。さらに、材料は10のGHzで電気的信号を効率的に送信する優秀な機能を示す0.0027の低損失のタンジェントを自慢する。

RO4003C:顕著な機械特性

RO4003Cの機械安定性はどれもの妥協しない完全性を要求する高周波回路のための必需品に二番目にない。極度な温度の変動に露出されて時でさえ材料が形およびサイズを維持するという12のppm/°Cの保証のその低い熱膨張率。さらに、RO4003Cの200°Cの高いガラス転移点は高温度の環境の弾性を保障する。

RO4003C:利点および利点

RO4003Cの利点はそれに電子技術者およびデザイナー間の普及した選択をする。標準的なPCBの製作プロセスのその両立性は費用効果はあらゆる設計に他の高周波PCB材料と加える価値を比較したがさまざまな適用に組み込むことを容易にする。高周波RFの適用のためのRO4003Cの適合性は優秀な熱安定性および高いガラス転移点はそれに熱消散の適用のための最適の選択をするが、低い比誘電率および低損失のタンジェントが原因である。

RO4003C:最適化されたパフォーマンスのための設計のガイドライン

RO4003Cの最適化されたパフォーマンスを実現するためには、特定の設計のガイドラインに続くことは必要である。これらの指針は管理されたインピーダンス、堅い登録および厳密な清潔を含む製作の間に細部への細心の注意を、含んでいる。これらの指針への付着は材料を設計過程中の電気および機械特性保証する。

結論として

RO4003Cは例外的な電気および機械性能を提供する最先端のPCB材料である。優秀な熱安定性および高いガラス転移点はそれを熱消散の適用のために最適にするが、その低い比誘電率および低損失のタンジェントそれに高周波RFおよび高速デジタル適用のための上の選択をするため。設計のガイドラインへの厳密な付着を使うと、RO4003Cは電子技術者を助けることができ、デザイナーは彼らの設計の性能の最高レベルを達成する。

経験のRO4003Cの並ぶものがない信号の保全性

限られるBichengは最近ロジャースRO4003Cを特色にする新しいPCB材料を進水させてしまった。両面これは2層PCB材料-40℃に+85℃の無鉛処理および操作の範囲と来る。この記事では、私達は新進水させたPCBの基本指定を吟味する。

PCBの材料および構造の細部

新進水させたPCB材料は基礎銅をの35um +基礎銅との20mil （0.508mm）のめっきおよびRO4003Cの中心の35um +めっき特色にする。終了する板厚さはすべての層を渡る1.3 oz （2ミル）の終了する銅の重量との0.68mm、である。厚さのめっきによって1ミルはであり、表面の終わりはElectrolessニッケルおよび液浸の金（ENIG）から成り立つ。上のはんだのマスクは緑であり、最下のはんだのマスクはまた緑である。板次元は116mm x +/- 0.15mmの許容との147mm、である。最低の跡/スペースは5/5ミルであり、最低の穴のサイズは0.4mmである。盲目の/埋められたviasはないし、PCBは上か下のシルクスクリーン無しに来る。

詰物によっておよびインピーダンス・マッチング

新進水させたPCB材料はインピーダンス・マッチングを特色にしない。但し、0.4mmはを経て樹脂で満ちて、銅によってIPC-4761タイプを使用してVII.おおわれる。

PCBの統計量および連絡先情報

新進水させたPCB材料は80の部品、143の総パッド、61のによ穴のパッド、82の上SMTのパッド、0最下SMTのパッド、101 viasおよび46の網を特色にする。あらゆる技術的な質問の場合には、利害関係者はsales@bichengpcb.comでサリー毛に連絡できる。

結論として

BichengロジャースRO4003Cを特色にする限られた新進水させたPCB材料は無鉛処理を用いる両面の、2層PCBおよび-40℃へ+85℃の操作の範囲である。PCB材料はインピーダンス・マッチング無しに来るが、0.4mmはを経て樹脂で満ちて、銅によってIPC-4761タイプを使用してVII.おおわれる。PCBはまた他の指定間の80の部品、143の総パッド、および101 vias、特色にする。あらゆる技術的な照会のために、利害関係者はsales@bichengpcb.comでサリー毛に連絡できる。
