| MOQ: | 1 |
| 価格: | USD40~50 |
| 標準パッケージ: | 真空 |
| 配達期間: | 5-6仕事日 |
| 決済方法: | T/T、Paypal |
| 供給能力: | 1ヶ月あたりの45000部分 |

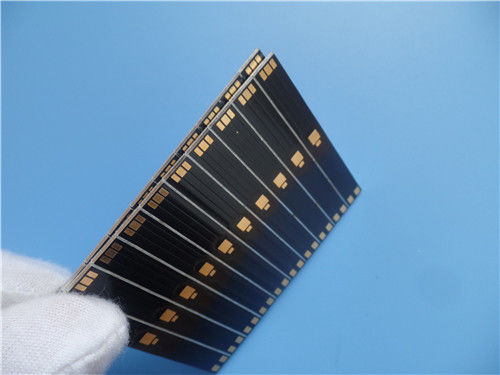

1. ロジャースRO4003C RF PCBをもたらすこと
起工ロジャースRO4003CのRF PCBsの未来を今日発見しなさい。この革命的な材料はそれに次GEN適用のための理想的な選択をする無比の性能および確実性を提供する。
2. ロジャースRO4003C PCBのSpecsに掘り下げること
無鉛プロセスを使用して組み立てられて、ロジャースRO4003C PCBは-40℃に+85℃の驚くべき実用温度範囲を自慢し、さまざまな環境を渡る最適化されたパフォーマンスを保障する。
3. ロジャースRO4003Cの文書の利点の鍵を開けること
低い誘電性損失、印象的な寸法安定性および顕著な熱伝導性を特色にする高周波適用の優秀な性能のためにロジャースRO4003Cの文書の利点を利用しなさい。
4. 広い温度較差との極限状態に取り組むこと
ロジャースRO4003Cが広範な操作上の温度較差を提供するように粗い条件の例外的な性能を提供する最先端のRF PCBの技術の力を、包含しなさい。
5. 探検の旋回待避及び構造指定
ロジャースRO4003C PCBの旋回待避は35um基盤の銅の層、8mil誘電性の層および別の35um基盤の銅の層から成っている。板次元は4タイプおよび4つPCSを含んでいて各パネルが110.00 x 85.00 mm、である。
6. 設計およびPanelizationの属性に掘り下げること
ピーク性能のために設計されていて、ロジャースRO4003C PCBは5/5ミルおよび最低の15ミルの穴のサイズの最低の跡/スペースを特色にする。盲目か埋められたviasは利用されないし、細長かった穴はGerberの指針によってめっきされる。Panelizationの細部はまたタブ導かれるすべての端とGerberの指定に、続き、Gerbersに含まれているブレイクアウトのための穴を非めっきした。
7. 検査の表面の終わりおよびはんだのマスクの細部
ロジャースRO4003C PCBは優れたENIGの表面の終わりおよび緑の上のはんだのマスクを遊ばす。上も最下のシルクスクリーンも加えられなくし、はんだのパッドはシルクスクリーンの自由に残り、なめらかな、専門の出現を保障する。
8. 電気テストによる質への責任
良質の標準を支えるためには、ロジャースRO4003C PCBは各板が必要なパフォーマンス基準を満たすことを確認する広範囲の100%電気テストを経る。
9. PCBの統計量のスナップショット
ロジャース多目的で、有効なRO4003C PCBは90の部品、341の総パッド、169のによ穴のパッド、67の上SMTのパッド、105の最下SMTのパッド、215 vias、およびそれを適用の広い配列のために適したようにする236の網で構成される。
10. テクニカル サポートおよび接触の細部
ロジャースRO4003C PCBに関する技術的な照会かサポートのために、sales@bichengpcb.comでサリーに手を差し伸べなさい。
|
|
