| MOQ: | 1部分 |
| 価格: | USD2 .99-9.99 per piece |
| 標準パッケージ: | 真空 |
| 配達期間: | 8-9仕事日 |
| 決済方法: | T/T、Paypal |
| 供給能力: | 1ヶ月あたりの50000部分 |
紹介
RT/duroid 5880LZラミナットは,精密なストライプラインとマイクロストライプ回路のために設計されたPTFE複合材です.軽量で重量に敏感な設計に最適です. 軽量で重量に敏感な設計では,高性能アプリケーション
5880LZが注目される 印象的な特徴をいくつか見ていきましょう
IPC標準では,電解常数は10GHzで2.00 ± 0.04であり,IPC基準ではZ方向で23°Cである.これは信頼性の高い信号伝送を可能にする.設計電解常数は2である.00 8GHzから40GHzまで.
消耗因子またはタウンデルタは非常に低く,通常は0です002110GHz/23°Cで最大0.0027 - 信号損失を最小限に抑える
介電常数の熱係数は,10GHzで−50°Cから150°Cの間で+20ppm/°Cである.これは温度に対して優れた安定性を与える.
電気的には,IPC試験条件下では,体積と表面抵抗がそれぞれ10^7と10^6Mohm-cmを超えます.
電気強度は40KVで,厳しい環境でも耐久性を保証します.
RT/duroid 5880LZは,IPC標準でXおよびY方向の変化がわずか -0.38%で顕著なパフォーマンスを示しています.これは一貫した信頼性の高い動作を保証します.
23°Cで24時間後に湿度吸収は0.31%のみで,IPCによって指定された優れた耐湿性を示しています.
熱伝導性はASTM C518による80°CでZ軸では0.33W/mKである.
熱膨張係数は,温度の変動に際して次元安定性を与える0°C~150°Cで54ppm/°C (X),47ppm/°C (Y),40ppm/°C (Z) で適度に低い.
厳格なASTM排気試験に合格し,最小限の総質量損失,収集した揮発性凝縮材料,水蒸気回復がそれぞれ0.01%です.
密度は1.4gm/cm^3で,5880LZは軽量で堅牢な高周波性能を提供します.
銅皮の強さは4.0pliを超え,優れた銅結合と信頼性を保証します.
燃やす可能性は,炎と炎の拡散に対する UL 94 基準の V-0 評価です.
最後に,5880LZは,環境にやさしいソリューションのための鉛のないプロセスと互換性があります.
| 資産 | NT1 電気自動車 | 方向性 | 単位 | 条件 | 試験方法 |
| 変圧電圧定数 プロセス | 2.00 ± 004 | Z | 10 GHz/23°C | IPC-TM-650, 2 つ5.5.5 | |
| 変圧電圧定数 設計 | 2.00 | Z | 8 GHzから40 GHz | 分相長法 | |
| 散布因子,ブラウン | タイプ: 0.0021 最大: 0.0027 | Z | 10GHz/23°C | IPC-TM-650, 2 つ5.5.5 | |
| ダイレクトレクトル常数の熱係数,er | +20 | Z | ppm/°C | -50°Cから150°C 10GHz | IPC-TM-650, 2 つ5.5.5 |
| 容積抵抗性 | 1.74 × 10^7 | モーム•cm | C-96/35/90 について | IPC-TM-650, 2 つ5.17.1 | |
| 表面抵抗性 | 2.08 × 10^6 | ほら | C-96/35/90 について | IPC-TM-650, 2 つ5.17.1 | |
| 電力の強さ | 40 | KV | D48/50 | IPC-TM-650, 2 つ5.6 | |
| 次元安定性 | -0だった38 | X,Y | % | IPC-TM-650, 2 つ4.39A | |
| 水分吸収 | 0.31 | % | 24時間/23°C | IPC-TM-650, 2 つ6.2.1 | |
| 熱伝導性 | 0.33 | Z | W/m/°K | 80°C | ASTM C518 |
| 熱膨張係数 | 5447 40 | X,Y Z | ppm/°C | 0から150°C | IPC-TM-650, 2 つ4.41 |
| 排出ガス | |||||
| TML | 0.01 | % | ASTM E-595 | ||
| CVCM | 0.01 | ||||
| WVR | 0.01 | ||||
| 密度 | 1.4 | gm/cm^3 | ASTM D792 | ||
| 銅皮 | >40 | プリー | IPC-TM-650, 2 つ4.8 | ||
| 炎症性 | V-O | UL 94 | |||
| 鉛のないプロセスは互換性がある | はい | ||||
RTPCB能力
RT/duroid 5880LZ印刷回路板では,単層,二層,多層,ハイブリッド構造を提供しています.これらのボードは10ミリを含む標準厚さの幅広い範囲で利用できます.20mm,50mm,そして100mmは様々なデザインに適しています
5880LZ高周波ボードの最大パネルサイズは400mm×500mmです. このパネルは,高周波パネルの最大パネルサイズです.これは,1つのパネルで 1 つの大きなボードまたは多くの小さなボードの生産を可能にします.
溶接マスクには緑色,黒色,青色,黄色など様々な色があります. 敷き布団には,浸し金,浸し銀,浸し鉛,赤銅などの仕上げがあります.
RT/duroid 5880LZ PCB の特定の要件について議論するために,ご連絡ください.私たちは,高周波回路のニーズを満たすための広範な能力を持っています.
| PCB材料: | 独特の詰め込みPTFE複合材料 |
| 名称: | NT1 サイクリング |
| ダイレクトリ常数: | 2 |
| 消耗因子 | 0.0021 10GHz |
| 層数: | 1層,2層,多層,ハイブリッド設計 |
| ラミネート厚さ: | 10ミリ (0.254mm), 20ミリ (0.508mm), 50ミリ (1.270mm), 100ミリ (2.540mm) |
| 銅の重量: | 1オンス (35μm),2オンス (70μm) |
| PCB サイズ: | ≤400mm × 500mm |
| 溶接マスク: | 緑色,黒色,青色,黄色,赤色など |
| 表面塗装: | 浸透金,浸透銀,浸透锡,ENEPIG,赤銅,HASL,OSP,純金塗装など |

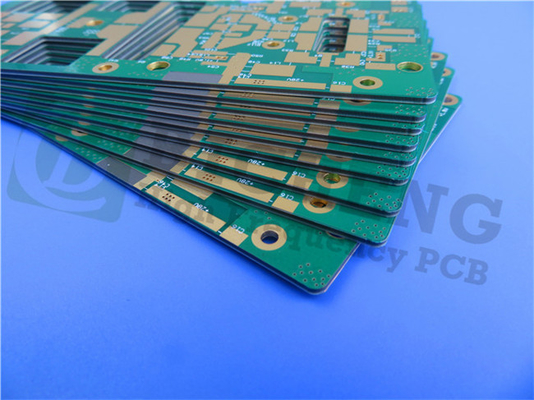

RT/Duroid 5880LZPCBの1枚
20ミリリットルの RT/Duroid 5880LZPCBで 浸水金で 2層の板です航空アンテナシステムにおける典型的なアプリケーションを見つけることができます軽量なフィードネットワーク,点対点デジタルラジオアンテナなど
結論
RT/duroid 5880LZは,Z軸の熱膨張係数 (CTE) を40ppm/°Cで有する.これは,穴を通る信頼性の高い塗装を保証する低い値である.
RT/duroid 5880LZ PCB を注文する際には,介電体厚さ,必要な銅ホイルの重量,表面仕上げを指定することが重要です.
|
|
