ロジャーズ AD255C 高周波PCB用のPCB基板

ロジャース AD255C で PCB 基板 の 可能性を 解き放つ

高性能PCB基板に関しては ロジャース AD255C 織物ガラス強化 PTFE アンテナグレードラミネートが 優れた選択として 注目されています印象 的 な 特徴 と 細かい 建築 形AD255Cの重要な特徴を調査し,なぜPCBのニーズに最適な基板であるかを発見しましょう.

最良の性能のための印象的な特徴:
AD255Cは,非常に低負荷PTFEとセラミックで満たされた複合材料の利点を組み合わせて,卓越した性能をもたらします.優れたTCEr (介電常数の熱係数) が相安定性を保証するこれらの特徴により AD255C は,精度と信頼性が不可欠なアンテナアプリケーションに最適です.

頑丈な構造と仕様:

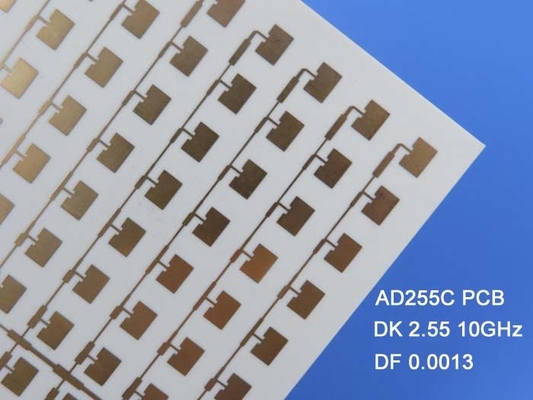

2層硬いPCBでは,AD255Cがスタックアップの中心に位置する.上部には35μmの銅層,その後に0.762mm (30mil) の厚さのAD255C基板,底部に35μmの銅層が加わりますこの構造は,最適な信号の完整性と耐久性を保証します.

厳格な要求を満たす
AD255Cは,例外的な仕様で業界標準を超えています. 10 GHz/23°Cで2.55の電解常数と,高周波アプリケーションで信頼性の高い性能を保証します基板は10GHzで0.0013の低損失触角を示しており,ベースステーション周波数に最適です.分解温度 (Td) が500°Cを超え,水分吸収率は0のみである0.03% AD255Cは 困難な環境でも安定しています

次元変化における安定性:
AD255Cは,熱膨張係数 (CTE) の値で,その寸法安定性を示しています. CTEは,X軸で34ppm/°C,Y軸で26ppm/°C,Z軸で196ppm/°Cです.尺寸の変化を最小限に抑える幅広い温度範囲で信頼性の高い性能を保証します.

汎用的な用途:
AD255Cは様々な用途に適した汎用的な基板です. 携帯電話インフラストラクチャの基地局アンテナ,自動車テレマティックアンテナシステム,商用衛星ラジオアンテナ標準的なPTFEベースのPCB加工との互換性により,既存の設計への統合を簡素化します.

品質保証とサポート
AD255Cは,品質基準を維持するために,IPC-Class-2規格に準拠しています. Gerber RS-274-Xのアートワークは,あなたのデザインの正確な再現を保証します.AD255C に簡単にアクセスできます技術的な問い合わせや質問についてはサリー・マオ 営業30@bichengpcb.com サリーとチームは 必要なサポートを 提供することに専念しています

AD255Cの潜在力を解放する
ロジャース AD255C 織物ガラス強化 PTFE アンテナグレードラミネートは 卓越した機能,信頼性,安定性を PCB設計に提供しますグローバルで利用可能AD255Cは,新しい高度に到達するアプリケーションを強力にします.
