Wanglingの超薄型F4BM217 PCBで高周波設計をレベルアップ

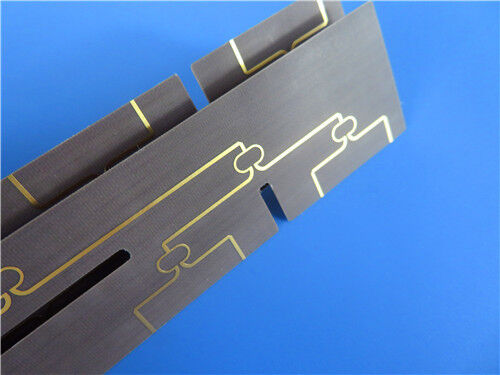

高周波設計で妥協のないパフォーマンスを求める方にとって、Wanglingの卓越したF4BM217 2層PCBは、可能性の限界を再定義することになるでしょう。比類なき電気的性能この驚異の中核をなすのは、ガラス繊維クロス、PTFE樹脂、PTFEフィルムの科学的配合と精密なプレスによって設計された素材、伝説のF4BM217ラミネートです。10GHzで2.17 ± 0.04の誘電率（Dk）とわずか0.001という驚くほど低い損失正接値を誇るこの基板は、最も要求の厳しい高周波アプリケーションにおいて、比類なき信号整合性を確保するように設計されています。
信頼性のために設計
120mm x 89mmのコンパクトなサイズで、±0.15mmのタイトな公差を持つこの2層F4BM217 PCBは、印象的な0.17mmの完成厚さと堅牢な1オンス（1.4ミル）の銅層を備えています。銅とのCTEを緊密に一致させるように設計されたこのソリューションは、反りや変形に強く、最も困難な環境でも揺るぎない寸法安定性を提供します。さらに、表面実装金メッキ仕上げは、重要なコンポーネントに対して信頼性が高く長持ちするはんだ付けを保証します。
汎用性とパフォーマンスの融合
マイクロ波、RF、レーダーシステム、位相同期回路、受動部品、またはその他のミッションクリティカルな高周波設計に焦点を当てるかどうかにかかわらず、F4BM217 2層PCBは優れた性能を発揮します。その卓越した電気的性能は、堅牢な構造と環境への配慮と組み合わされ、高周波エレクトロニクス分野で可能なことの限界を押し広げるための理想的な選択肢となります。WanglingのF4BM217 2層PCBソリューションは、世界中で入手可能であり、高周波設計の未来を解き放つ準備ができています。真の業界リーダーだけが提供できる比類なきパワーと信頼性を体験してください。
|
|
