紹介
航空宇宙や防衛やミリ波通信の 厳しい世界では 材料の信頼性と性能は 交渉の余地がありませんTFA294超高性能PTFEセラミック複合材料の電解基板で 特殊な電気と熱性能で 航空宇宙級の信頼性を提供します2つのオプションを含むより広範なTFAシリーズの一部です.943 について06 について15,および10.2TFA294は, 77GHz以上の優れた周波数安定性を提供しながら,欧米のサプライヤーの同様の高性能材料を代替するように設計されています.
伝統的なPTFE/織物繊維ガラス材料とは異なり,TFAシリーズの基板は,ガラス繊維布なしで新しいセラミックで満たされたPTFE構造を使用しています.電子磁気波の伝播に対する"ガラス繊維効果"を排除する超低ダイレクトリック損失,最小化アニゾトロピー,例外的な周波数安定性により,最も要求の高いミリ波および航空宇宙アプリケーションに理想的です.
この記事では,TFA294ラミネートの性質,詳細な2層PCB設計例,エンジニアと調達専門家のための主要な調達情報について包括的な概要を提供します.
TFA294 ラミネートとは?
TFA294は,Taizhou Wangling Insulation Material Factoryが製造するTFAシリーズのPTFE (ポリテトラフルーロエチレン) とセラミック複合材料の介電基板である.この素材は,伝統的なガラス繊維布浸透に頼らない先進的なプロセスを用いて製造されていますその代わりに,特殊なラミネーション技術と組み合わせた独占のプリファブリックシートプロセスを利用します.
メインの違い: ガラス繊維の布がない
TFAシリーズの基板はガラス繊維布を含まない (電解体厚さが1.5mmを超えると,構造サポートのために最小量の添加がされる場合を除く).均等に分布した特殊ナノセラミックは,PTFE樹脂と混合されている.このユニークな構造は:
"ガラスの繊維効果"がない 電子磁波は,織りのガラスの繊維によって引き起こされる介電性アニゾトロピーなしで伝播する
優れた周波数安定性 低周波から77GHz以上までの一貫した性能
超低ダイレクトリック損失 Dkクラスの中で最も低い
最小化 X/Y/Z アニゾトロピー 真の同位体電気特性
航空宇宙級の信頼性
TFA294は,特に航空宇宙および防衛用途のために設計されており,以下の機能を有する.
放射線耐性 放射線被曝後の安定した電気的および物理的特性
低排気量 空間用途の真空排気量要件を満たす
銅にマッチしたCTE 穴を通る可靠性と寸法安定性を保証する
広範囲の動作温度範囲 -55°C~+260°C
TFA294ラミネートの特性
| 資産 | 試験条件 | 単位 | 典型的な価値 |
| 電気特性 | |||
| ダイレクトリ常数 (典型) | 10 GHz | ほら | 2.94 |
| 介電常数 (設計) | 10 GHz | ほら | 2.94 |
| 変電圧の常容量 | ほら | ほら | ±004 |
| 消耗因子 | 10 GHz | ほら | 0.001 |
| 20 GHz | ほら | 0.001 | |
| 40 GHz | ほら | 0.0012 | |
| 温度係数 Dk (TCDk) | -55°Cから150°C | ppm/°C | - 5 |
| 剥離強度 (1オンス RTF銅) | ほら | N/mm | >1.6 |
| 容積抵抗性 | 普通 | MΩ·cm | ≥5 × 107 |
| 表面抵抗性 | 普通 | MΩ | ≥5 × 107 |
| 電気強度 (Z方向) | ほら | kV/mm | >35 |
| 断熱電圧 (XY方向) | ほら | kV | >40 |
| 熱特性 | |||
| CTE (X軸) | -55°Cから288°C | ppm/°C | 18 |
| CTE (Y軸) | -55°Cから288°C | ppm/°C | 18 |
| CTE (Z軸) | -55°Cから288°C | ppm/°C | 32 |
| 熱ストレス | 260°C,10秒,3サイクル | ほら | デラミネーションなし |
| 熱伝導性 | Z方向 | W/(m·K) | 0.59 |
| 熱分解 (Td) | 開始 | °C | 498 |
| 長期使用温度 | ほら | °C | -55から+260 |
| メカニカル・物理的特性 | |||
| 水分吸収 | 20±2°C 24時間 | % | 0.03 |
| 密度 | 室温 | g/cm3 | 2.14 |
| 炎症性 | ほら | UL-94 | V-0 |
| 材料の組成 | ほら | ほら | PTFE+セラミック |
試験方法:
介電常数 (典型):GB/T 12636-1990またはIPC-TM-650 2.5.5.5 (ストライプライン方法,Z方向)
介電常数 (設計): 50Ω マイクロストリップ線法,Z方向
他の特性:IPC-TM-650またはGBT4722-2017
注記:
すべての値は,材料の選択を助けるための典型的な測定データです.
1.5mm を超えた介電体厚さの場合は,ガラス繊維布の最小量を追加します.
データは明示的または暗黙の保証を構成しません.ユーザーはそれぞれのアプリケーションに適性を確認する必要があります.
特殊な周波数安定性 (0.5 GHz 40 GHz+)
TFA294は,幅広い周波数範囲で優れた周波数安定性を示している. 0.5 GHz から 40 GHz までのストライライン方法によるテストでは,
安定した介電常数 Dk は周波数範囲全体で常数である
すべての周波数で超低損失 10 GHz と 20 GHz で 0.0010 の Df; 40 GHz で 0.0012
77 GHz まで 試験方法は 40 GHz まで限定されていますが,この材料の優れた性能は 77 GHz 以降のミリ波周波数にまで及びます.自動車用レーダーと5G/6Gアプリケーションに最適化
優れた温度安定性 (−55°C~150°C)
TFA294は,以下の条件で,卓越した温度安定性を示しています.
TCDk 約 -5 ppm/°C クラスの中で最も低い1つで,温度によって最小限の電解変数を保証する
安定した相性能 段階感受性のあるアプリケーション (フェーズ配列アンテナやビーム形成ネットワークなど) のために重要です
使用可能な温度範囲は150°Cをはるかに超えています
特徴 と 利点 の 概要
| 特徴 | 利益 |
| ガラス繊維の布がない | "ガラスの繊維効果"がない.同性的な電気特性がある.最小のアニゾトロピーがある. |
| Dk 2.94 ± 004 | 厳格な許容; 非常な各ラットの一致性 |
| 超低Df (0.0010 @ 10 GHz) | Dkクラスで最小の電解消耗;優れた信号完整性 |
| 周波数安定性 77 GHz | ミリメートル波および自動車用レーダー用 |
| TCDk -5ppm/°C | 温度 (-55°C~150°C) 間で優れた相安定性 |
| CTEを銅に合わせた (18/18/32 ppm/°C) | 信頼性の高いプラテッド透孔; 優れた寸法安定性 |
| 放射線抵抗 | 放射線被ばく後に安定した性能;宇宙対応 |
| 低排出量 | 宇宙用途の真空排出ガス要求を満たす |
| 低水分吸収率 (0.03%) | 湿った環境での安定した性能 |
| 長期使用温度 (-55°C~+260°C) | 極端な環境に適しています |
| UL 94 V-0 易燃性 | 重要な用途で安全性が証明された |
| 標準PTFE加工 | 標準的なPTFEPCB製造技術と互換性 |
標準 提供
TFA294とより広範なTFAシリーズは,幅広い厚さ,パネルサイズ,銅製のコーティングオプションで利用できます.
| 厚さ (mm) | 厚さ (ミリ) | 容量 (mm) | 容量 (ml) |
| 0.127 | 5 | ±00127 | ±05 |
| 0.254 | 10 | ±002 | ±10 |
| 0.508 | 20 | ±003 | ±119 |
| 0.635 | 25 | ±003 | ±158 |
| 0.762 | 30 | ±004 | ±158 |
| 1.016 | 40 | ±005 | ±20 |
| 1.27 | 50 | ±005 | ±20 |
| 1.524 | 60 | ±007 | ±25 |
| 1.905 | 75 | ±009 | ±35 |
| 2.03 | 80 | ±009 | ±35 |
| 2.54 | 100 | ±013 | ±50 |
| 3.175 | 125 | ±020 | ±80 |
| 3.81 | 150 | ±025 | ±100 |
| 4.06 | 160 | ±025 | ±100 |
| 5.08 | 200 | ±025 | ±100 |
| 6.35 | 250 | ±032 | ±126 |
標準パネルサイズと銅のコーティング
| パラメータ | オプション |
| 標準パネルサイズ | 305 × 460 mm (12" × 18") |
| 460 × 610 mm (18" × 24") | |
| オーダーメイドサイズ | |
| 銅の厚さ | 0.5オンス (18 μm) 標準 |
| 1.0オンス (35μm) 標準 | |
| 要求に応じて利用可能な他の厚さ | |
| 銅製のフィルム | RTF 低粗度銅 (標準) |
| 銅製のロープ | |
| 50Ω 組み込み抵抗銅ホイール (NiP合金,厚さ0.2μm,50±5Ω/sq) | |
| 銅またはアルミニウムで覆われたバージョン |
ローナンス (ローナンス)
TFAシリーズは,シールドや熱消散アプリケーションのための金属裏付け版も提供しています.
| モデル | メタルベース | 密度 (g/cm3) | 熱伝導性 (W/m·K) | CTE (ppm/°C) | 可能な金属厚さ (mm) | パネルのサイズ (mm) |
| TFA294-CU | 銅 | 8.9 | 380 | 17 | 0.480 だった981 について481 について982 について983 について98 | 460 × 610 |
| TFA294-AL | アルミニウム | 2.7 | 180 | 24 | 460 × 305 |
部品番号例
TFA294-AL = アルミニウムバック付きのTFA294
TFA294-CU = TFA294 銅の裏付け付き

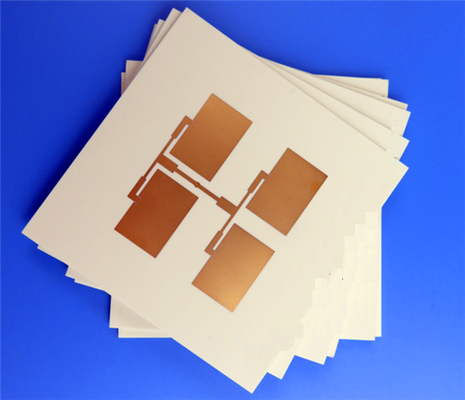

TFA294 を使った2層PCB設計例
TFA294の実用的な応用を示すために,下記は完全な2層硬いPCB設計ケースです.
PCB 設計仕様
| パラメータ | オプション |
| 標準パネルサイズ | 305 × 460 mm (12" × 18") |
| 460 × 610 mm (18" × 24") | |
| オーダーメイドサイズ | |
| 銅の厚さ | 0.5オンス (18 μm) 標準 |
| 1.0オンス (35μm) 標準 | |
| 要求に応じて利用可能な他の厚さ | |
| 銅製のフィルム | RTF 低粗度銅 (標準) |
| 銅製のロープ | |
| 50Ω 組み込み抵抗銅ホイール (NiP合金,厚さ0.2μm,50±5Ω/sq) | |
| 銅またはアルミニウムで覆われたバージョン | |
| UL 94 V-0 易燃性 | 重要な用途で安全性が証明された |
| 標準PTFE加工 | 標準的なPTFEPCB製造技術と互換性 |
| 下の溶接マスク | ない |
| 電気試験 | 輸送前100% |
| アートワーク形式 | ゲルバー RS-274-X |
| 受け入れられた基準 | IPCクラス2 |
| サービスエリア | 世界 規模 |
デザイン に 関する 観察
このボード (97.53 mm × 100.28 mm) は,専用RF機能モジュールを示唆する2つの網で中程度の部品数 (21 部位) を備えています.主な観察には以下が含まれます:
40ml (1,016 mm) 介電体厚さ 制御されたインピーダンスの特性を維持しながら,堅牢な機械的強度を提供します
溶接マスクがない TFA294 の超低損失特性を保持する;溶接マスクは追加の電解質損失を導入する
シルクスクリーンなし 清潔なRF表面を維持し,汚染を避ける
ENIG 表面仕上げは,RF接続のための優れた溶接性と平らさを提供します.
TFA294の低損失 (Df ≈ 0.0010) 高い周波数で信号の整合性を維持するために重要です
IPC-Class-2準拠 商用航空宇宙および防衛アプリケーションの信頼性を保証する
製造 プロセス の ハイライト
標準PTFE加工 標準PTFEPCB技術を使用して TFA294を製造することができる
優れた加工可能性 材料の機械的特性により,密小穴と細線加工が可能です
複数層の機能 複数層とバックプレンのアプリケーションに適しています
100%電気テスト 板の機能の整合性を保証する
典型的な用途
航空宇宙機器,宇宙,機内機器,航空機
- マイクロ波,アンテナ,相感知アンテナ
- 早期警戒レーダー,空中レーダーなど
- 段階配列アンテナ,ビーム形成ネットワーク
- 衛星通信,ナビゲーション
- パワーアンプ
TFAシリーズ製品ファミリー
TFA294は,複数のDkオプションを提供するより広い製品ファミリーの一部です.
| モデル | 変電常数 (Dk) | 主要用途 |
| TFA294 | 2.94 | 一般的な高周波,ミリ波,航空宇宙 |
| TFA300 | 3 | 高周波アンテナ用 |
| TFA615 | 6.15 | ミニチュア化,フィルター,コップラー |
| TFA1020 | 10.2 | 極度の小型化,コンパクトなマイクロ波部品 |
注: TFA294とTFA300は,組み込み抵抗アプリケーションのために50Ωの組み込み抵抗銅ホイールで供給することができる.
結論
泰州ワングリング保温材料工場のTFA294は 航空宇宙級の信頼性,超低損失, 77GHz以上の特殊な周波数安定の 魅力的な組み合わせを提供しています2 のダイレクトレクトル常数.94 ± 00410GHzで散乱因子0.0010で,TCDkは−5ppm/°Cで,TFA294は最も要求の高いミリ波,航空宇宙,防衛アプリケーションに必要な性能を提供します.
主要な利点は以下の通りです.
航空宇宙級の信頼性 放射線耐性,低排出量,宇宙対応
超低負荷 (Df = 0.0010) Dkクラスの中で最も低い
ガラスの繊維布がない"ガラスの繊維効果"を排除する;同位体電気特性
77 GHz 自動車レーダーとミリ波通信に適している
卓越した温度安定性 -55°Cから150°Cまでの -5ppm/°Cの TCDk
銅にマッチしたCTE (18/18/32ppm/°C) 信頼性の高いPTHと寸法安定性
低水分吸収度 (0.03%) すべての環境で安定した性能
費用対効果の高い代替品 競争力のある価格で類似した西洋材料を代替する
標準PTFE加工 標準製造技術と互換性
宇宙船の電子機器,フェーズ配列レーダー,または77GHz自動車センサーで使用されても TFA294は最も要求の高い高周波回路設計のための信頼性のある高性能基盤を提供します.
タイ州・ワングリング・アイソレーション材料工場について
タイ州・ワンリング保温材料工場は ISO 9001 登録企業で 航空宇宙,防衛,ミリメートル波のアプリケーションTFAシリーズは,輸入された高周波材料に対して競争力のある代替品を提供することで,品質と性能への会社のコミットメントを表しています.
TFAシリーズの製品:
TFA294 (Dk 2.94) 一般高周波,航空宇宙,ミリ波
TFA300 (Dk 3.0) 高周波アンテナアプリケーション
TFA615 (Dk 6.15) 微細化,フィルター,コップラー
TFA1020 (Dk 10.2) 極端な小型化
メタルバックオプション:
TFA294-AL 熱散用のアルミニウムバック
TFA294-CU 防護および熱管理のための銅の裏付け
詳細な材料の認証や オーダーメイドの厚さや パネルのサイズについては 認可されたTFAシリーズ販売業者にお問い合わせください
|
|
