製品説明

RO3210高周波PCBは,繊維ガラスで強化された陶磁製ラミナットで,優れた電気性能と機械的安定性を提供するように設計されています.この包括的な記事は,RO3210 PCBの概要を提供します.その特徴,利点,典型的な用途,そしてその適性と限界を強調する.

特徴:
RO3210 PCBは,その性能と信頼性に寄与するいくつかの顕著な特徴を誇っています.

介電常数 (Dk): 10.2 +/- 0 の Dk を示しています.5高い周波数での信頼性の高い信号の完整性と正確なパフォーマンスを保証します.
消耗因子: 10GHzで0.0027の低消耗因子を持つこのPCBは,信号損失を最小限に抑え,優れた電気効率を維持します.
熱相容性:熱膨張係数は銅に注意深くマッチされ,熱安定性を可能にし,熱循環に関連する問題を防ぐ.
高分解温度: 500 °C (TGA) の分解温度 (Td) は,PCBが高温に耐えるようにし,要求の高いアプリケーションに適しています.
熱伝導性:PCBは,熱伝導性が0.81W/mkで,効率的な熱散を容易にし,全体的な信頼性を高めます.
燃焼性評価:燃焼性に関するV0 UL 94規格を満たし,安全性と業界規制の遵守を保証します.

利益:
RO3210 PCBは,高周波アプリケーションの魅力的な選択となるいくつかの利点があります.

織物ガラス強化:織物ガラス強化はPCBの硬さを向上させ,組み立ておよび設置プロセス中に操作しやすくします.
均一な電気および機械性能: RO3210 PCB は一貫した電気および機械性能を提供し,複雑な多層高周波構造に理想的です.
低平面膨張係数:銅に匹敵する低平面膨張係数は,エポキシ多層板のハイブリッド設計をサポートし,信頼性の高い表面に搭載された組成物を保証します.
卓越した寸法安定性:PCBは卓越した寸法安定性を示し,その結果,高生産率と時間とともに一貫した性能が得られます.
表面の滑らかさ:滑らかな表面は,より細い線切断の許容性を許し,正確な回路設計を可能にし,潜在的な信号障害を軽減します.

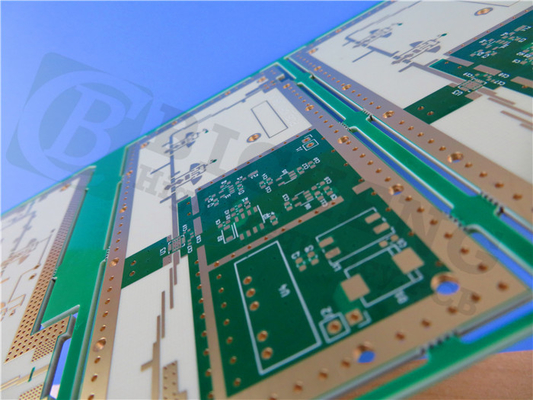

RO3210 高周波回路材料 2層硬いPCB 浸水金サンプル 0

典型的な用途:
RO3210 高周波PCBは,以下を含む幅広い産業およびアプリケーションで適用されています.

自動車の衝突回避システム
自動車用地球定位衛星アンテナ
ワイヤレス通信システム
ワイヤレス通信用マイクロストライプパッチアンテナ
直接放送衛星
ケーブルシステムにおけるデータリンク
リモートメーターリーダー
動力バックプラン
LMDSと無線ブロードバンド
基地局インフラストラクチャ

適性:
RO3210 PCBは,特殊な電気性能と機械的安定性を必要とする高周波アプリケーションに適しています.低膨張係数多層高周波構造に理想的な選択肢です表面の滑らかさ

制限:
RO3210 PCBは多くの利点がありますが,その限界を考慮することが重要です.

限られた層数:PCBは特に2層硬いPCBとして言及されており,複雑性や機能性の向上のためにより高い層数を要求する設計でその適用を制限する可能性があります..
ダイレクトリコンスタンツ範囲:この記事ではRO3210 PCBのダイレクトリコンスタンツ範囲に関する情報を提供していない.この制限は,特定の電圧不変値を必要とするアプリケーションの設計柔軟性を制限する可能性があります..
湿度吸収:PCBはPTFEベースの材料で作られているため,潜在的湿度吸収を考慮し,性能に悪影響を及ぼすのを防ぐために注意を払うことが重要です.特に湿った環境では.
IPCクラス2規格:RO3210 PCBはIPCクラス2規格に準拠しており,より高い品質と信頼性を要求する業界の厳しい要件を満たしていない可能性があります.より高い品質基準を必要とするアプリケーションでは,この基準が十分であるかどうかを評価する必要があります..

結論として,RO3210 高周波PCBは,優れた電気性能と機械的安定性を持ち,幅広い高周波アプリケーションに適しています.給付金しかし,エンジニアや設計者は,その層数,介電常量範囲,水分吸収RO3210 PCBを特定のアプリケーション要件に考慮する際には,これらの要因の注意深く評価することが重要です.
