商品の詳細

家へ > 製品 >

適用範囲が広いPCB|インピーダンスによって制御される屈曲PCB|Polyimideの屈曲PCB

製品

適用範囲が広いPCB|インピーダンスによって制御される屈曲PCB|Polyimideの屈曲PCB

MOQ:	1
価格:	USD 2.99-9.99 PER PIECE
標準パッケージ:	真空
配達期間:	10 営業日
決済方法:	トン/ Tは、ウェスタンユニオン
供給能力:	1ヶ月あたりの45000部分

起源の場所

ブランド名

Bicheng Enterprise

モデル番号

BIC-300-V3.00

Polyimide (PI)

表面のCUの厚さ:

0.2 mm +/-10%

表面仕上げ:

はんだのマスク色::

構成の伝説の色:

100%の電気テスト前の郵送物

最小注文数量:

USD 2.99-9.99 PER PIECE

パッケージの詳細:

受渡し時間:

10 営業日

支払条件:

トン/ Tは、ウェスタンユニオン

供給の能力:

1ヶ月あたりの45000部分

FPCの構造

伝導性の銅ホイルの層の数に従って、FPCは単層回路、二重層回路、多層回路、等味方される二重に分けることができます。

単層の構造:この構造の適用範囲が広い回路は適用範囲が広いPCBの単純構造です。通常基材（誘電性の基質）は+透明なゴム（接着剤） +銅ホイル一組の購入された原料（半製造します）、保護フィルムであり、透明な接着剤はもう一つの種類の買われた原料です。最初に、銅ホイルは必須回路を得るためにエッチングされなければなり対応するパッドを明らかにするために保護フィルムはあくべきです。クリーニングの後で、2つは転がりによって結合されます。それからパッドの露出された部品は保護するために金か錫を電気めっきしました。このように、大きいパネル・ボードは準備ができています。一般にまたそれは小さいサーキットボードの対応する形に押しました。また銅ホイルに保護フィルムが直接ありませんが、費用がより低いが、機械強さはより悪くなりますようにサーキットボードの印刷された抵抗のはんだ付けするコーティング。強さの条件が高くないし、価格ができるだけ低い必要があれば保護フィルム方法を適用することが最善です。

二重層状構造:回路はワイヤーで縛られるには余りにも複雑なかまたは地面を保護するために銅はホイル必要であるとき二重層また更に多層を選ぶことは必要です。多層および単一の版間の最も典型的な相違は銅ホイルの層を接続する穴があいた構造の付加です。透明なゴムの最初のプロセスは+基材+銅ホイル穴を作ることです。基材および銅のドリル孔は、ある特定の厚さの銅ときれい、次にめっきされて最初に失敗します。それに続く製作プロセスは単層回路とほとんど同じです。

倍は構造味方しました:倍FPCの両側は主に他のサーキットボードを接続するのに使用してもらいますパッドを、味方しました。それおよび単一層の構造が類似している、であるがが製造工程非常に異なっています。その原料は銅ホイル、保護フィルムおよび透明な接着剤です。保護フィルムはパッドの位置に従って最初にあくべきですそして銅ホイルは添付されるべきですパッドおよびトラックラインはエッチングされ、それから別のあけられた穴の保護フィルムは添付されるべきです。

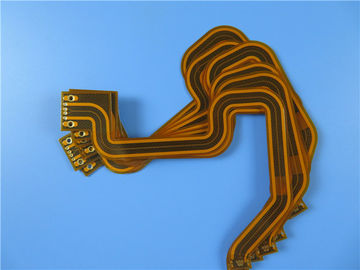

FPCの場合:適用範囲が広いPCB|インピーダンスによって制御される屈曲PCB|Polyimideの屈曲PCB

（適用範囲が広いプリント回路は顧客用プロダクト、映像であり示されている変数は参照のためちょうどです）

これはpolyimideで造られるタイプの適用範囲が広いPCB無線広帯域の適用のための0.15mm/0.3mmのトラックそしてギャップで制御される90オームのインピーダンスの76ミクロンの基質です。それは両側の黄色いはんだのマスクと厚い標準的な0.20 mm （coverlay）であり、液浸の金はパッドにあります。補強剤としてFR-4は天地にあります。基材はShengyiのパネルごとの屈曲の上の1つを供給している全体の板から使用されます。それらはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造されます。各々の25部分は郵送物のために詰まります。

変数およびデータ用紙

PCBのサイズ:	116 x 108mm = 1 PCS
層の数	2つの層
板タイプ	Flexbile PCB
板厚さ	0.2mm +/-10%
旋回待避	上FR-4 Steffener 0.8mm
	PI coverlay 0.025mm
	銅の上0.035mmの終わり
	Polyimideの基質0.076mm
	銅の上0.035mmの終わり
	PI coverlay 0.025mm
板材料の製造者	Shengyi
板材料のTgの価値	60℃

PTHのCUの厚さ	20 um
内部のIayerのCUのthicknes	N/A
表面のCUの厚さ	35 um （1oz）

Coverlay色	黄色
Coverlayの数	2
Coverlayの厚さ	25 um
補強剤	FR-4 0.8mm

タイプのシルクスクリーンインク	N/A
シルクスクリーンの製造者	N/A
シルクスクリーンの色	N/A
シルクスクリーンの数	N/A

最低を経て（mm）	0.3
最低の跡（ミル）	5.90
最低ギャップ（ミル）	11.8

表面の終わり	液浸の金
RoHSは要求しました	はい
Famability	94-V0

熱衝撃テスト	パス、-25℃±125℃、1000の周期。
熱圧力	パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。
機能	100%のパスの電気テスト
技量	IPC-A-600H及びIPC-6013Cのクラス2との承諾
供給されるべきタイプのアートワーク	ファイル、Gerber RS-274-X、PCBDOC等に電子メールを送って下さい
サービスエリア	世界的に、全体的に。

特徴および利点

優秀な柔軟性;

容積の減少;

重量の軽減;

アセンブリの一貫性;

高められた信頼性;

強力なPCBの機能はあなたの研究開発、販売およびマーケティングを支えます;

時間通りに配達高くより98%のオン時間配達率と;

情熱、訓練、責任および正直者と団結して下さい;

最低順序量無し。1部分は利用できます;

適用範囲が広いフラットケーブル、産業制御温度調節器柔らかい板、医療機器のコントローラー、自動車GPS運行屈曲板、タブレットのキーパッドの屈曲板、表示バックライト

なぜ私達を選んで下さいか。

1) あなたの中核能力に焦点を合わせて下さい:私達は深くそれが市場の私達の顧客のための激しい競争の完全であることをわかっていました。私達の専門の性能および巧みなサービスに基づいて研究開発、販売およびマーケティングのような重要な能力にそのあなたの予想を超過すること焦点を合わせることができます。

2) 最先端の技術:それはPCBsのための最も最近の装置および製造業の専門知識の後であこがれるために小-中型の顧客のために理性的です。パートナーシップによって

Bicheng PCBを使うと26,000平方メートル上のによって私達の3つの工場基盤によってあなたの予想に達するために、近づくことを許されます。

4) 生産費を救って下さい:生産費は私達の顧客のプロダクト競争力の急所の1つです。Bicheng PCBは導入します、労働者の訓練および技術の改善ずっと収益性を高めるために装置からの製造原価を削減するように努力しています。顧客は私達の原価節約に質の損失なしで満足します。

5) 口論を避けて下さい:それは混乱の問題時口論する質問題です。Bichengの技術設計は問題が試作期間に起こることを防ぎます。Bichengプロトタイプ、小さい順序および大量生産の頭痛を得ません。顧客の不平の私達の率は1%よりより少しで、解決された満足です。

6) 時間を節約して下さい:市場はすぐに更新するプロダクトを要求します。Bicheng PCBは速くおよび適用範囲が広いですプロトタイプから標準生産に生産の時を節約するために常に働きます

速い転換かスケジュール配達。

7) 優秀なチーム:Bichengは情熱、訓練、責任および正直者の信頼できるパートナーです。私達にベテランの販売人および巧みなカスタマーサービスのチームがあります。あなたの製造者を変えないで下さい。変更が絶対必要なら、Bichengはあなたのための右の1です。
