FPCの短い導入
適用範囲が広いプリント基板（FPC）は「柔らかい板」と言われます。企業では、FPCは堅いプリント基板にない多くの利点がある適用範囲が広い絶縁の基質から成っているプリント基板（主にpolyimideかポリエステル・フィルム）です。例えば、それは自由に、折られる傷曲げることができます。電子プロダクトの容積は高密度、小型化および高い信頼性の方に電子プロダクトの開発のために適しているFPCの使用によって非常に減らすことができます。従って、FPCは宇宙航空、軍、移動体通信、ラップトップ、コンピュータ周辺機器、PDA、デジタル カメラおよびずっと他の分野またはプロダクトで広く利用されています。
FPCにまたよい熱放散、solderability、容易な土台および安価の利点があります。
適用範囲が広いプリント基板は1つの層、2つの層および多層板を備えています。基材はpolyimideの覆われた積層物です。この種類の材料に高熱の抵抗およびよい寸法安定性があります。それは機械保護およびよい電気絶縁材が両方あるコーティングのフィルムと押すことによって最終製品です。両面および多層印刷配線基板の表面および内部のコンダクターは内部および外の層の電気関係を実現するために金属で処理されます。
適用範囲が広いサーキット ボードの機能はコンピュータ、コンピュータ周辺機器の補助システム、消費者世帯の電化製品および自動車をカバーする4種類、即ち、鉛ライン、プリント回路、コネクターおよび多機能の総合システムに、等分けることができます。

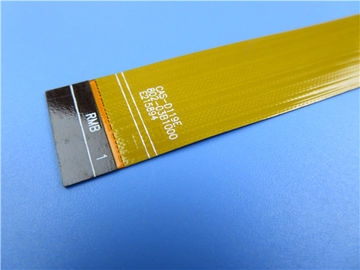

FPCの場合:天地のPIの補強剤が付いている二重層の屈曲のプリント基板
（適用範囲が広いプリント回路は顧客用プロダクト、映像であり示されている変数は参照のためちょうどです）
概説
これはタイプの管理されたアクセスの適用のための適用範囲が広いプリント回路です。それは厚い0.25mmに層2つFPCです。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにITEQのそれから製造しましたあります。Polyimideの補強剤は挿入の部分で応用です。
変数およびデータ用紙
| 適用範囲が広いPCBのサイズ |
130.18 x 20.5mm |
| 層の数 |
2 |
| 板タイプ |
適用範囲が広いPCB |
| 板厚さ |
0.25mm |
| 板材料 |
Polyimide 50のµm |
| 板材料の製造者 |
ITEQ |
| 板材料のTgの価値 |
60℃ |
| |
| PTHのCUの厚さ |
≥20 µm |
| 内部のIayerのCUのthicknes |
N/A |
| 表面のCUの厚さ |
35 µm |
| |
|
| Coverlay色 |
黄色 |
| Coverlayの数 |
2 |
| Coverlayの厚さ |
35 µm |
| 補強剤材料 |
Polyimide |
| 補強剤の厚さ |
0.2mm |
| |
|
| タイプのシルクスクリーン インク |
IJR-4000 MW300 |
| シルクスクリーンの製造者 |
TAIYO |
| シルクスクリーンの色 |
白い |
| シルクスクリーンの数 |
1 |
| |
| Coverlayの皮テスト |
peelable |
| 伝説の付着 |
3M 90℃はMin. 3後の皮テストを時間を計りません |
| |
| 表面の終わり |
液浸の金 |
| ニッケル/金の厚さ |
Au:0.03µm （Min.）;NI 2-4µm |
| RoHSは要求しました |
はい |
| Famability |
94-V0 |
| |
| 熱衝撃テスト |
パス、-25℃±125℃、1000の周期。 |
| 熱圧力 |
パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。 |
| 機能 |
100%のパスの電気テスト |
| 技量 |
IPC-A-600H及びIPC-6013Cのクラス2との承諾 |
特徴および利点
優秀な柔軟性
容積の減少
重量の軽減
アセンブリの一貫性
高められた信頼性
電気変数設計の可制御性
はんだ付けされる端は全である場合もあります
物質的なoptionality
安価
処理の継続
少しの順序は受け入れられます
技術設計は問題が試作期間に起こることを防ぎます。
適用
薄膜スイッチ、携帯電話モジュールの屈曲板携帯電話モジュールの屈曲板
