適用範囲が広い回路の部品
適用範囲が広い回路は銅ホイル、coverlayおよび付着力誘電体substrate+から成っています。
銅ホイルは2つのタイプの銅で利用できます:EDの銅およびRAの銅。
EDの銅は堅いプリント基板に使用する銅ホイルと同様に作り出されるエレクトロ沈殿させた(ED)の銅ホイルです。これはまたすなわち、銅ホイルが基材と結ばれるときよりよい付着を保障する1つの側面のわずかに粗雑面があることを銅が「扱われる」ことを意味します。
RAの銅はインゴットにおよび鋳造物溶ける電気分解によって沈殿させた陰極の銅から作り出される転がされ、アニールされた銅ホイルです。インゴットはある特定のサイズに最初につや出しで、すべての表面で製粉されます。銅はそれから冷間圧延され、望ましい厚さまでアニールされて得られます。
銅ホイルは12、18、35および70 μmの厚さで利用できます。
誘電性の基質のための共通の利用できるのおよびcoverlay polyimideのフィルムです。この材料はまたcoverlayように使用することができます。Polyimideは下記に示されるように特徴のために適用範囲が広い回路に最も適しています:
か。高温抵抗は適用範囲が広い回路を損なわないで操作をはんだ付けすることを割り当てます
か。非常によい電気特性
か。よい化学抵抗
Polyimideは12.5、20、25および50 μmの厚さで利用できます。
堅いプリント基板のための基盤の積層物は基材、ラミネーションの間にprepreg材料から来る接着剤とともに薄板になる銅ホイルです。これへの反対はフィルム材料への銅ホイルのラミネーションが付着力システムによって達成される適用範囲が広い回路です。接着剤の2つの主システム、即ち熱可塑性およびthermoset接着剤の間で区別することは必要です。選択は処理と部分的に終了する適用範囲が広い回路の適用によって部分的に定まります。

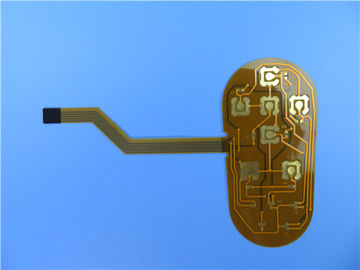

FPCの場合:二重層状構造が付いているPolyimideのフィルムで造られる適用範囲が広いプリント基板FPC
（適用範囲が広いプリント回路は顧客用プロダクト、映像であり示されている変数は参照のためちょうどです）
概説
これはタイプのキーパッドの適用のための適用範囲が広いプリント回路です。それは厚い0.2mmに層2つFPCです。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにITEQのそれから製造しましたあります。Polyimideの補強剤は挿入の部分で応用です。
変数およびデータ用紙
| 適用範囲が広いPCBのサイズ |
120.18 x 30.28mm |
| 層の数 |
2 |
| 板タイプ |
適用範囲が広いPCB |
| 板厚さ |
0.20mm |
| 板材料 |
Polyimide 25µm |
| 板材料の製造者 |
ITEQ |
| 板材料のTgの価値 |
60℃ |
| |
| PTHのCUの厚さ |
≥20 µm |
| 内部のIayerのCUのthicknes |
N/A |
| 表面のCUの厚さ |
35 µm |
| |
|
| Coverlay色 |
黄色 |
| Coverlayの数 |
2 |
| Coverlayの厚さ |
25 µm |
| 補強剤材料 |
Polyimide |
| 補強剤の厚さ |
0.2mm |
| |
|
| タイプのシルクスクリーン インク |
IJR-4000 MW300 |
| シルクスクリーンの製造者 |
TAIYO |
| シルクスクリーンの色 |
白い |
| シルクスクリーンの数 |
1 |
| |
| Coverlayの皮テスト |
peelable |
| 伝説の付着 |
3M 90℃はMin. 3後の皮テストを時間を計りません |
| |
| 表面の終わり |
液浸の金 |
| ニッケル/金の厚さ |
Au:0.03µm （Min.）;NI 2-4µm |
| RoHSは要求しました |
はい |
| Famability |
94-V0 |
| |
| 熱衝撃テスト |
パス、-25℃±125℃、1000の周期。 |
| 熱圧力 |
パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。 |
| 機能 |
100%のパスの電気テスト |
| 技量 |
IPC-A-600H及びIPC-6013Cのクラス2との承諾 |
特徴および利点
優秀な柔軟性
容積の減少
重量の軽減
アセンブリの一貫性
高められた信頼性
電気変数設計の可制御性
はんだ付けされる端は全である場合もあります
物質的なoptionality
安価
処理の継続
提供少し、プロトタイプおよび生産。
競争の郵送料のDDUの各戸ごとの郵送物。
適用
容量性タッチ画面/パネル、産業制御インターホン、消費者静電気のブレスレットの柔らかい板
質の方針
BichengはPCBsが未完成品の(WIP)の売り手、点検、出て行く出荷検査およびカスタマー サービス等の選択の含んだ顧客の要求に従ってあること保証するために一連の管理プロシージャおよびアプローチを開発しました。
製造者の評価そして監査
製造者はBichengによって評価されなければなりません。さらに、Bichengは評価し、供給される材料を保証するために製造者は毎年ランク付けするためにBichengの条件を満たしています。なお、Bichengは絶えず製造者を開発し、ISO9001及びISO14001のシステムに基づいている彼らの質および環境管理を改良するために指示します。
契約の評価
Bichengは私達に順序を受け入れる前に指定、配達および他の要求を含む顧客の要求を満たす機能があることを確かめる顧客の要求を見直し、確認します。
製造業データの作成、監査および制御。
顧客の設計データおよび指定が私達の市場部に提供されるとき、Bichengはすべての条件を確認しなければなりません。それから、CAMによって製造業データに設計データを変えて下さい。最後に、製造業の指示(MI)は実際の製作のための基礎として製造の部門のための実質の製造工程そして技術に従って発生します。MIは問題の前の独立したエンジニアそしてQAエンジニアによって見直されなければなりません。
入って来る物質的な品質管理
すべての材料は貯蔵する前に点検されなければなりません。私達は一連の厳密な点検プロシージャおよび指示を入って来る材料を制御する確立しました。なお、さまざまで精密な点検の器械および器具は物質的なよいの判断するために機能をまたはない保証します。私達は先入れ/先出し最初主義の材料を出し、材料は満期の前に使用されることを保障するために保存性に達する材料のための「警報」を与えます。
工程の制御
右の製造業の指示(MI)、すべての広範囲装置管理および維持およびプロセス制御、厳密なWIPの点検および監視、また作業指示はそれら全く制御される全製作プロセスを作ります。
最終的な制御および点検
すべてのPCBsは開いたのによって行かなければなり、短いテスト、また目視検差はの後の指定物理的なテストに合格しました。私達は各PCBがテストされる100%であることを保証するためにカスタマイズされるを含むさまざまな高度の試験装置を、調査の飛行テスト機械所有します。
プロダクト配達監査
私達は試しによって顧客の指定および条件に従ってPCBプロダクトを点検するために熱心なFQA部をセットアップしました。修飾されたPCBsは詰まる筈です。
FQAはまた倉庫のパッキングおよび船積みプロダクトの100%の監査を、プロダクト数を含んで、顧客番号、プロダクト量、郵送物前の船積みの住所等遂行しなければなりません。
カスタマー サービス
私達は順向に顧客からのフィードバックを用いる顧客そして時機を得た取り引きと伝達し合うために専門のカスタマー サービスのチームをセットアップしました。私達は顧客の必要性に非常に時機を得たカスタマー サービスおよびPCBプロダクト条件の方針を調節するために顧客需要を理解するために焦点を合わせ。
