キーパッドの膜のための3Mテープとの単層の適用範囲が広いFPC

商品の詳細:

起源の場所:	中国
ブランド名:	Bicheng Enterprise
証明:	UL
モデル番号:	BIC-279-V2.79

お支払配送条件:

最小注文数量:	1
価格:	USD 2.99-9.99 PER PIECE
パッケージの詳細:	真空
受渡し時間:	10 営業日
支払条件:	トン/ Tは、ウェスタンユニオン
供給の能力:	1ヶ月あたりの45000部分

連絡先

詳細製品概要

層の数:	1	板材料:	Polyimide 25µm
表面のCUの厚さ:	1.0	板厚さ:	0.15 mm +/-10%
表面仕上げ:	液浸の金	はんだのマスク色::	黄
構成の伝説の色:	白	テスト:	100%の電気テスト前の郵送物

FPCの構造

伝導性の銅ホイルの層の数に従って、FPCは単層回路、二重層回路、多層回路、等味方される二重に分けることができます。

単層の構造:この構造の適用範囲が広い回路は適用範囲が広いPCBの単純構造です。通常基材（誘電性の基質）は+透明なゴム（接着剤） +銅ホイル一組の購入された原料（半製造します）、保護フィルムであり、透明な接着剤はもう一つの種類の買われた原料です。最初に、銅ホイルは必須回路を得るためにエッチングされなければなり対応するパッドを明らかにするために保護フィルムはあくべきです。クリーニングの後で、2つは転がりによって結合されます。それからパッドの露出された部品は保護するために金か錫を電気めっきしました。このように、大きいパネル・ボードは準備ができています。一般にまたそれは小さいサーキットボードの対応する形に押しました。また銅ホイルに保護フィルムが直接ありませんが、費用がより低いが、機械強さはより悪くなりますようにサーキットボードの印刷された抵抗のはんだ付けするコーティング。強さの条件が高くないし、価格ができるだけ低い必要があれば保護フィルム方法を適用することが最善です。

二重層状構造:回路はワイヤーで縛られるには余りにも複雑なかまたは地面を保護するために銅はホイル必要であるとき二重層また更に多層を選ぶことは必要です。多層および単一の版間の最も典型的な相違は銅ホイルの層を接続する穴があいた構造の付加です。透明なゴムの最初のプロセスは+基材+銅ホイル穴を作ることです。基材および銅のドリル孔は、ある特定の厚さの銅ときれい、次にめっきされて最初に失敗します。それに続く製作プロセスは単層回路とほとんど同じです。

倍は構造味方しました:倍FPCの両側は主に他のサーキットボードを接続するのに使用してもらいますパッドを、味方しました。それおよび単一層の構造が類似している、であるがが製造工程非常に異なっています。その原料は銅ホイル、保護フィルムおよび透明な接着剤です。保護フィルムはパッドの位置に従って最初にあくべきですそして銅ホイルは添付されるべきですパッドおよびトラックラインはエッチングされ、それから別のあけられた穴の保護フィルムは添付されるべきです。

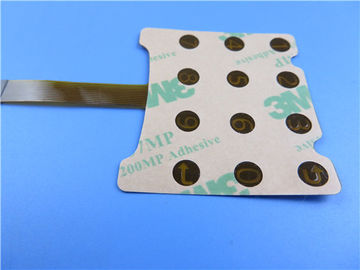

FPCの場合:キーパッドの塗布のための3Mテープとの単一の味方された適用範囲が広いPCBs

（適用範囲が広いプリント回路は顧客用プロダクト、映像であり示されている変数は参照のためちょうどです）

概説

これはタイプの計算機のキーパッドの適用のための適用範囲が広いプリント回路です。それは厚い0.15mmに単層FPCです。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにITEQのそれから製造しましたあります。Polyimideの補強剤は挿入の部分で応用です。

変数およびデータ用紙

適用範囲が広いPCBのサイズ	30.53 x 59.37mm
層の数	1
板タイプ	適用範囲が広いPCB
板厚さ	0.150mm
板材料	Polyimide 25µm
板材料の製造者	ITEQ
板材料のTgの価値	60℃

PTHのCUの厚さ	N/A
内部のIayerのCUのthicknes	N/A
表面のCUの厚さ	35 µm

Coverlay色	黄色
Coverlayの数	2
Coverlayの厚さ	25 µm
補強剤材料	Polyimide
補強剤の厚さ	0.2mm

タイプのシルクスクリーンインク	IJR-4000 MW300
シルクスクリーンの製造者	TAIYO
シルクスクリーンの色	白い
シルクスクリーンの数	1

Coverlayの皮テスト	peelable
伝説の付着	3M 90℃はMin. 3後の皮テストを時間を計りません

表面の終わり	液浸の金
ニッケル/金の厚さ	Au:0.03µm （Min.）;NI 2-4µm
RoHSは要求しました	はい
Famability	94-V0

熱衝撃テスト	パス、-25℃±125℃、1000の周期。
熱圧力	パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。
機能	100%のパスの電気テスト
技量	IPC-A-600H及びIPC-6013Cのクラス2との承諾
