FPCの説明
基材および銅ホイルの組合せに従って、適用範囲が広いサーキット ボードは2つのタイプに分けることができます:接着剤のない付着力および適用範囲が広い板を持つ適用範囲が広い板。非接着剤適用範囲が広いPCBの価格は付着力の適用範囲が広いPCBのそれより大いに高いですが、はんだの柔軟性、銅ホイルと基質間の力を結んでと平坦は付着力の適用範囲が広いPCBのそれよりまたよいです。従ってそれはのような需要が高い状態だけで、使用されます:COF （裸の破片を持つ屈曲、適用範囲が広い板、パッドの高い平坦の破片）等。価格が高いので、市場で使用される適用範囲が広いPCBsのほとんどは今でも付着力の適用範囲が広いサーキット ボードです。適用範囲が広いサーキット ボードは曲がることが要求される状態で主に使用されるので、設計かプロセスが適度でなければ、マイクロひび、溶接および他の欠陥を作り出すことは容易です。
FPCの使用の経済
回路設計が比較的簡単なら、総容積は小さく、スペースは適しています、従来の内部関係大いにより安いです。適用範囲が広い回路は回路は複雑ですか、多くの信号を処理するか、または特別な電気か機械条件があればよい設計選択です。適用のサイズそして性能が堅い回路の容量を超過するとき、適用範囲が広いアセンブリは最も経済的です。3milラインおよび間隔の穴そして適用範囲が広い回路を通した5milの12milパッドは薄膜で製造することができます。従ってフィルムに破片を直接取付けるために、それはより信頼できます。炎-イオン源であることができる抑制剤--がありません。これらのフィルムは高温で保護そしてより高いガラス転移点を得るために凝固させてかもしれません。適用範囲が広い材料はコネクターがないので堅い材料よりより少なく高価です。

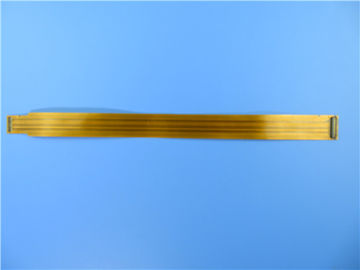

FPCの場合:倍は適用範囲が広いサーキット ボードFPC液浸の金と味方しました
（FPCは顧客用プロダクト、映像であり示されている変数は参照のためちょうどです）
概説
これはタイプの無線ルーターの適用のための適用範囲が広い回路です。それは厚い0.3mmで倍FPC味方しましたです。基礎積層物はShengyiから使用しています。それはGerber供給されたデータを使用してIPC 6012のクラス2ごとに製造しました。
変数およびデータ用紙
| 適用範囲が広いPCBのサイズ |
300.5X 25.5mm |
| 層の数 |
2 |
| 板タイプ |
適用範囲が広い回路 |
| 板厚さ |
0.30mm |
| 板材料 |
Polyimide (PI) 25µm |
| 板材料の製造者 |
Shengyi |
| 板材料のTgの価値 |
60℃ |
| |
| PTHのCUの厚さ |
≥20 µm |
| 内部のIayerのCUのthicknes |
N/A |
| 表面のCUの厚さ |
35um |
| |
| Coverlay色 |
黄色 |
| Coverlayの数 |
2 |
| Coverlayの厚さ |
25 µm |
| 補強剤材料 |
いいえ |
| 補強剤の厚さ |
N/A |
| |
| タイプのシルクスクリーン インク |
いいえ |
| シルクスクリーンの製造者 |
N/A |
| シルクスクリーンの色 |
N/A |
| シルクスクリーンの数 |
N/A |
| |
| Coverlayの皮テスト |
peelable |
| 伝説の付着 |
3M 90℃はMin. 3後の皮テストを時間を計りません |
| |
| 表面の終わり |
液浸の金 |
| ニッケル/金の厚さ |
Au:0.03µm （Min.）;NI 2-4µm |
| RoHSは要求しました |
はい |
| Famability |
94-V0 |
| |
| 熱衝撃テスト |
パス、-25℃±125℃、1000の周期。 |
| 熱圧力 |
パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。 |
| 機能 |
100%のパスの電気テスト |
| 技量 |
IPC-A-600H及びIPC-6013Cのクラス2との承諾 |
特徴および利点
優秀な柔軟性
容積の減少
重量の軽減
アセンブリの一貫性
高められた信頼性
電気変数設計の可制御性
はんだ付けされる端は全である場合もあります
物質的なoptionality
安価
処理の継続
多様化させた出荷方法
技術設計は問題が生産に前に起こることを防ぎます。
適用
レーザーはFPCの医療機器のコントローラー、タブレットのアンテナ柔らかい板の先頭に立ちます
質の方針
BichengはPCBsが未完成品の(WIP)の売り手、点検、出て行く出荷検査およびカスタマー サービス等の選択の含んだ顧客の要求に従ってあること保証するために一連の管理プロシージャおよびアプローチを開発しました。
製造者の評価そして監査
製造者はBichengによって評価されなければなりません。さらに、Bichengは評価し、供給される材料を保証するために製造者は毎年ランク付けするためにBichengの条件を満たしています。なお、Bichengは絶えず製造者を開発し、ISO9001及びISO14001のシステムに基づいている彼らの質および環境管理を改良するために指示します。
契約の評価
Bichengは私達に順序を受け入れる前に指定、配達および他の要求を含む顧客の要求を満たす機能があることを確かめる顧客の要求を見直し、確認します。
製造業データの作成、監査および制御。
顧客の設計データおよび指定が私達の市場部に提供されるとき、Bichengはすべての条件を確認しなければなりません。それから、CAMによって製造業データに設計データを変えて下さい。最後に、製造業の指示(MI)は実際の製作のための基礎として製造の部門のための実質の製造工程そして技術に従って発生します。MIは問題の前の独立したエンジニアそしてQAエンジニアによって見直されなければなりません。
入って来る物質的な品質管理
すべての材料は貯蔵する前に点検されなければなりません。私達は一連の厳密な点検プロシージャおよび指示を入って来る材料を制御する確立しました。なお、さまざまで精密な点検の器械および器具は物質的なよいの判断するために機能をまたはない保証します。私達は先入れ/先出し最初主義の材料を出し、材料は満期の前に使用されることを保障するために保存性に達する材料のための「警報」を与えます。
工程の制御
右の製造業の指示(MI)、すべての広範囲装置管理および維持およびプロセス制御、厳密なWIPの点検および監視、また作業指示はそれら全く制御される全製作プロセスを作ります。
最終的な制御および点検
すべてのPCBsは開いたのによって行かなければなり、短いテスト、また目視検差はの後の指定物理的なテストに合格しました。私達は各PCBがテストされる100%であることを保証するためにカスタマイズされるを含むさまざまな高度の試験装置を、調査の飛行テスト機械所有します。
プロダクト配達監査
私達は試しによって顧客の指定および条件に従ってPCBプロダクトを点検するために熱心なFQA部をセットアップしました。修飾されたPCBsは詰まる筈です。
FQAはまた倉庫のパッキングおよび船積みプロダクトの100%の監査を、プロダクト数を含んで、顧客番号、プロダクト量、郵送物前の船積みの住所等遂行しなければなりません。
カスタマー サービス
私達は順向に顧客からのフィードバックを用いる顧客そして時機を得た取り引きと伝達し合うために専門のカスタマー サービスのチームをセットアップしました。私達は顧客の必要性に非常に時機を得たカスタマー サービスおよびPCBプロダクト条件の方針を調節するために顧客需要を理解するために焦点を合わせ。
