適用範囲が広いプリント回路|両面の適用範囲が広いPCBs|液浸の金FPC|Polyimide PCBs

商品の詳細:

起源の場所:	中国
ブランド名:	Bicheng Enterprise
証明:	UL
モデル番号:	BIC-257-V2.57

お支払配送条件:

最小注文数量:	1
価格:	USD 2.99-9.99 PER PIECE
パッケージの詳細:	真空
受渡し時間:	10 営業日
支払条件:	トン/ Tは、ウェスタンユニオン
供給の能力:	1ヶ月あたりの45000部分

連絡先

詳細製品概要

層の数:	2	板材料:	Polyimide (PI) 25 um
表面のCUの厚さ:	1.0	板厚さ:	0.15mm +/-10%
表面仕上げ:	液浸の金	はんだのマスク色::	黄
構成の伝説の色:	いいえ	テスト:	100%の電気テスト前の郵送物

FPCの短い導入

適用範囲が広いプリント基板（FPC）は「柔らかい板」と言われます。企業では、FPCは堅いプリント基板にない多くの利点がある適用範囲が広い絶縁の基質から成っているプリント基板（主にpolyimideかポリエステル・フィルム）です。例えば、それは自由に、折られる傷曲げることができます。電子プロダクトの容積は高密度、小型化および高い信頼性の方に電子プロダクトの開発のために適しているFPCの使用によって非常に減らすことができます。従って、FPCは宇宙航空、軍、移動体通信、ラップトップ、コンピュータ周辺機器、PDA、デジタルカメラおよびずっと他の分野またはプロダクトで広く利用されています。

FPCにまたよい熱放散、solderability、容易な土台および安価の利点があります。

適用範囲が広いプリント基板は1つの層、2つの層および多層板を備えています。基材はpolyimideの覆われた積層物です。この種類の材料に高熱の抵抗およびよい寸法安定性があります。それは機械保護およびよい電気絶縁材が両方あるコーティングのフィルムと押すことによって最終製品です。両面および多層印刷配線基板の表面および内部のコンダクターは内部および外の層の電気関係を実現するために金属で処理されます。

適用範囲が広いサーキットボードの機能はコンピュータ、コンピュータ周辺機器の補助システム、消費者世帯の電化製品および自動車をカバーする4種類、即ち、鉛ライン、プリント回路、コネクターおよび多機能の総合システムに、等分けることができます。

FPCの場合:適用範囲が広いプリント回路|両面の適用範囲が広いPCBs|液浸の金FPC|Polyimide PCBs

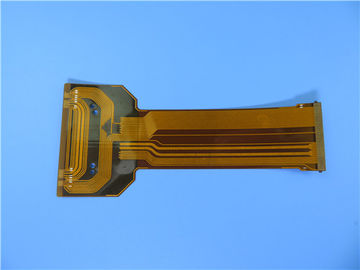

（FPCは顧客用プロダクト、映像であり示されている変数は参照のためちょうどです）

概説

これはタイプのBluetoothのヘッドホーンの適用のための適用範囲が広いプリント回路です。それは厚い0.15mmに層2つFPCです。基礎積層物はGerber供給されたデータを使用してIPC 6012のクラス2ごとにShengyiのそれから製造しましたあります。Polyimideの補強剤は挿入の部分で応用です。

変数およびデータ用紙

適用範囲が広いPCBのサイズ	41.5X 112.3mm
層の数	2
板タイプ	適用範囲が広いPCB
板厚さ	0.15mm
板材料	Polyimide (PI) 25µm
板材料の製造者	ITEQ
板材料のTgの価値	60℃

PTHのCUの厚さ	≥20 µm
内部のIayerのCUのthicknes	N/A
表面のCUの厚さ	70um

Coverlay色	黄色
Coverlayの数	2
Coverlayの厚さ	25 µm
補強剤材料	Polyimide
補強剤の厚さ	0.2mm

タイプのシルクスクリーンインク	IJR-4000 MW300
シルクスクリーンの製造者	TAIYO
シルクスクリーンの色	白い
シルクスクリーンの数	1

Coverlayの皮テスト	peelable
伝説の付着	3M 90℃はMin. 3後の皮テストを時間を計りません

表面の終わり	液浸の金
ニッケル/金の厚さ	Au:0.03µm （Min.）;NI 2-4µm
RoHSは要求しました	はい
Famability	94-V0

熱衝撃テスト	パス、-25℃±125℃、1000の周期。
熱圧力	パス、300±5℃、10秒、3つの周期。薄片分離無し、水ぶくれが生じること。
機能	100%のパスの電気テスト
技量	IPC-A-600H及びIPC-6013Cのクラス2との承諾
